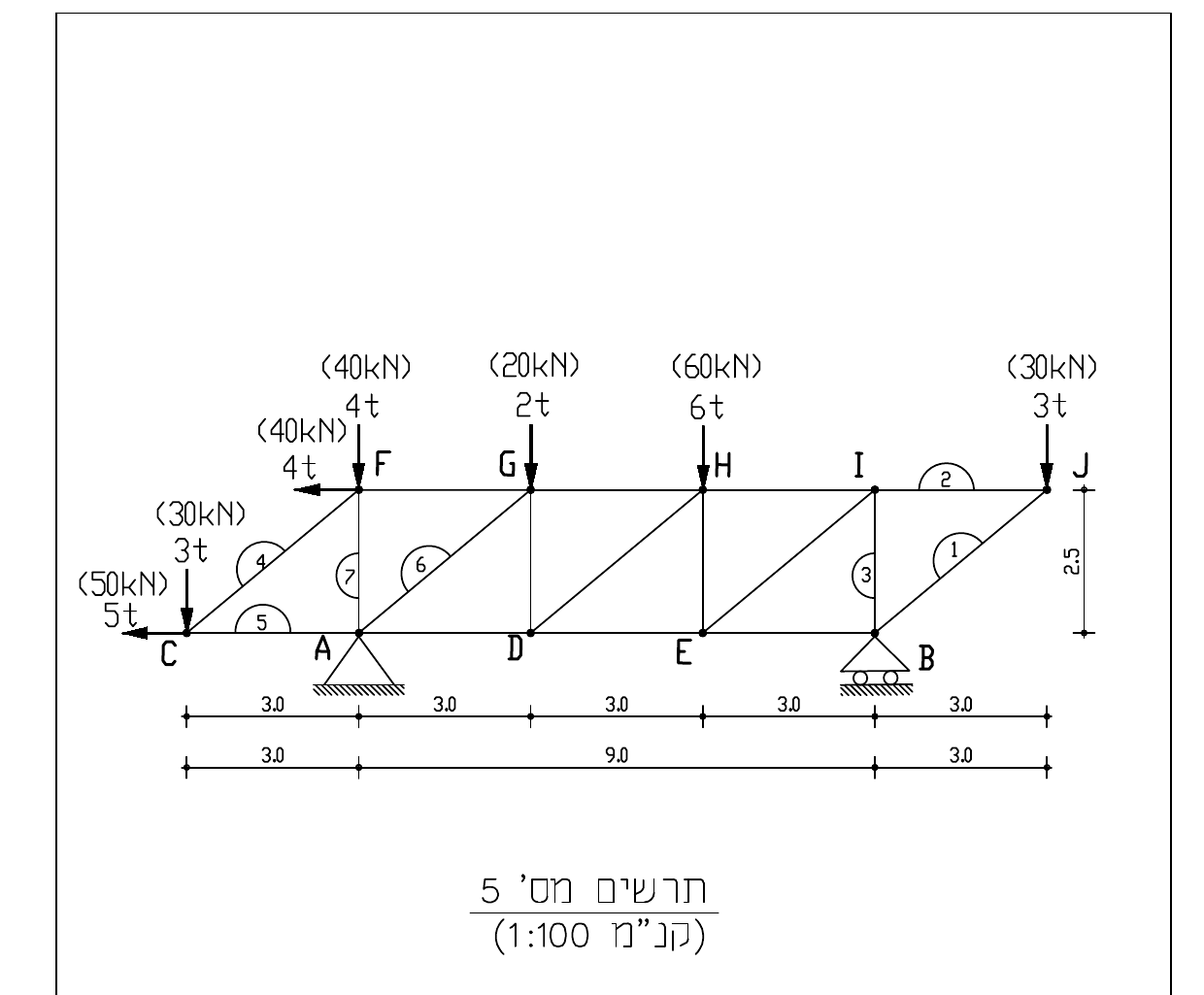

בתרשים מספר 5 מסורטט מסבך מישורי, המחוזק בניצב למישורו (המידות הן במטרים).
מוטות המסבך עשויים מפרופיל R.H.S. 80/80(t=5mm)
A=14.9 cm2
i=3.05 cm
המאמץ המותר בפלדה הוא 160MPa (1600 kg/cm2).
חובה לציין את היחידות של כל חישוב. אי-ציון היחידות יפחית ניקוד.
(א)חשבו את התגובות בסמכים.
(ב)חשבו את הכוחות במוטות 1,2,3,4,5,6.
עליכם לרשום את התשובות בטבלה ולציין אם המוט מתוח או לחוץ.
עליכם לרשום את התשובות בטבלה ולציין אם המוט מתוח או לחוץ.
(ג)בהנחה שהכוח במוט מספר 7 הוא כוח לחיצה שגודלו: P7= -70 kN (-7t),
חשבו את המאמץ הקיים במוט וכתבו אם הוא נמצא בטווח המאמץ המותר.
חשבו את המאמץ הקיים במוט וכתבו אם הוא נמצא בטווח המאמץ המותר.
