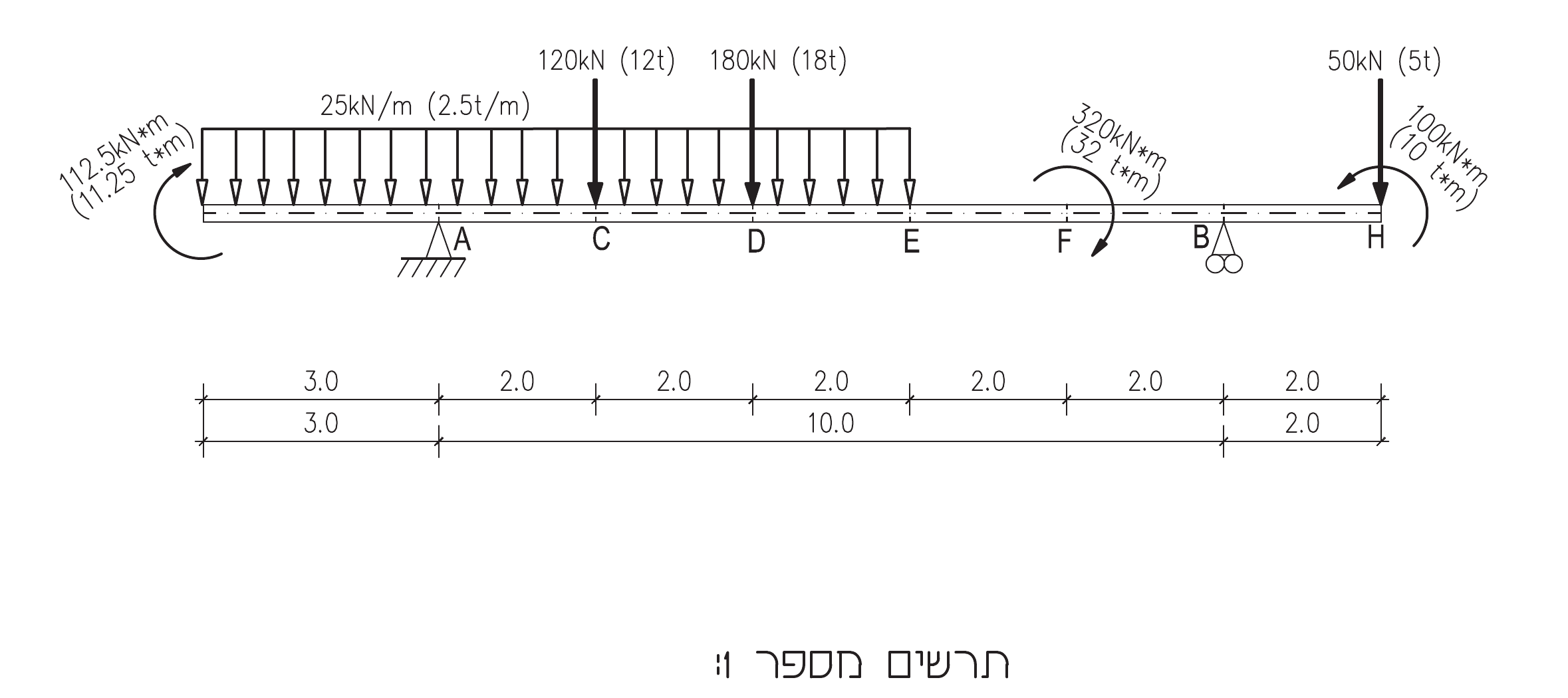

בתרשים מספר 1 מסורטטת קורת פלדה העשויה מפרופיל IPB(l) רחב אוגנים (המידות בתרשים הן במטרים).

חשבו את התגובה בסמכים A,B.

חשבו וסרטטו את מהלך כוחות הגזירה לאורך הקורה.

חשבו וסרטטו את מהלך המומנטים לאורך הקורה.

עבור סעיף ד', נתון שהמומנט החיובי המקסימלי בשדה, הוא M=650 kNm (65 tm).

חשבו את Wx – מומנט ההתנגדות הדרוש לכך שהמאמץ הקיים לא יעלה על המאמץ המותר.

בחרו פרופיל IPB(l) רחב אוגנים המתאים למומנט ההתנגדות שחישבתם.

חשבו את מאמצי הכפיפה הקיימים עבור הפרופיל שבחרתם וציינו איפה יש מאמצי לחיצה ואיפה יש מאמצי מתיחה.

עבור הפרופיל שבחרתם: חשבו את המומנט המקסימלי שיכול החתך לקבל.

מה גודל מאמצי הכפיפה הקיימים עבור המומנט המקסימלי שחישבתם בסעיף זה.
