תיבה שמסתה m=2kg נעה ימינה על משטח חסר חיכוך במהירות שגודלה v=0.8 m/s. התיבה התנגשה בקיר שמותקן עליו חיישן כוח המחובר למחשב (ראה תרשים 1). נתון כי לאחר ההתנגשות נעה התיבה שמאלה וכי הציר החיובי נקבע בכיוון ימין.

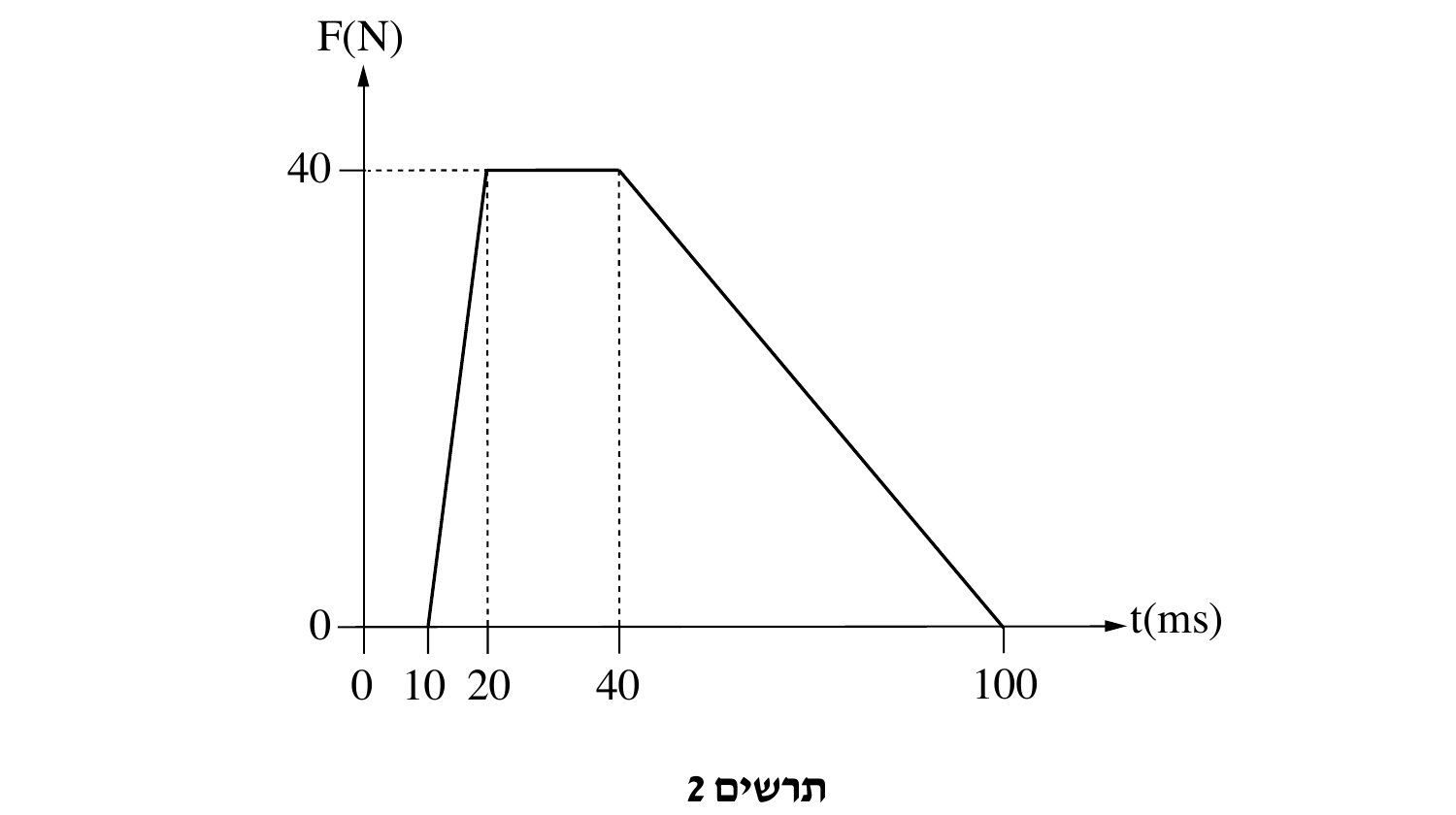

לפניך גרף מקורב המתאר את הכוח שנמדד באמצעות החיישן במהלך ההתנגשות כפונקציה של הזמן (ראה תרשים 2). שים לב: יחידות הזמן נתונות במילי שניות.

סעיף א. קבע מהו הגודל הפיזיקלי שמבטא השטח הכלוא בין הגרף לבין ציר הזמן, חשב את גודלו ורשום את כיוונו (ימינה או שמאלה).

סרטט במחברתך את התיבה וסמן את וקטור התנע של התיבה לפני ההתנגשות, ואת וקטור המתקף שפועל עליה בכל מהלך ההתנגשות. עליך להקפיד על היחס בין אורכי הווקטורים שסרטטת.

חשב את גודל המהירות של התיבה לאחר ההתנגשות.

סרטט גרף של תאוצת התיבה כפונקציה של הזמן בפרק הזמן שבין t=0 ובין t=100ms .

חשב את גודלו של כוח קבוע, שיגרום לאותו השינוי במהירות התיבה, אם הוא יפעל במהלך ההתנגשות הזו.
