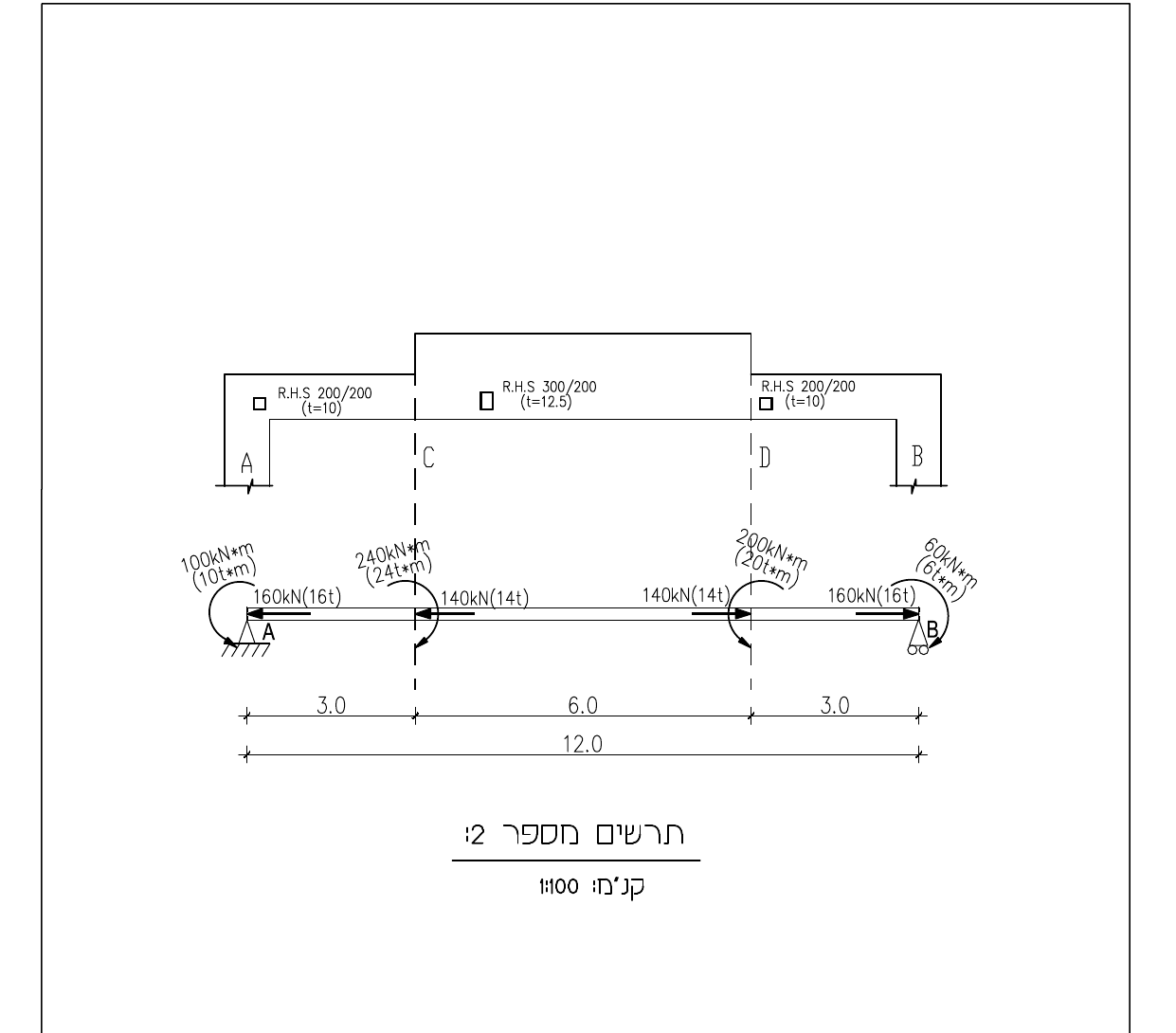

בתרשים מספר 2 מסורטטת קורת פלדה עם עומסים כמתואר בתרשים. (המידות במטרים).
הקורה בעלת חתך משתנה.
בתחום A,C ובתחום D,B: הקורה עשויה מפרופיל ריבועי RHS 200/200 (t=10).
בתחום C,D: הקורה עשויה מפרופיל מלבני RHS 300/200 (t=12.5).
המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 160 מגפ"ס (1600 קי"ג לסמ"ר).
חובה לציין את היחידות של כל חישוב!!! אי-ציון היחידות יוריד נקודות.
דרוש:
(א)חשבו את התגובות בסמכים A, B. סרטטו את מהלך כוחות הגזירה לאורך הקורה.
(ב)חשבו וסרטטו את מהלך הכוחות הצייריים לאורך הקורה.
(ג)חשבו וסרטטו את מהלך המומנטים לאורך הקורה.
(ד)חשבו את מאמץ הכפיפה המקסימלי בתחום A,C וכתבו האם הוא עונה על דרישת המאמץ המותר.
חשבו את מאמץ הכפיפה המקסימלי בתחום C,D וכתבו האם הוא עונה על דרישת המאמץ המותר.
חשבו את מאמץ הכפיפה המקסימלי בתחום C,D וכתבו האם הוא עונה על דרישת המאמץ המותר.
(ה)חשבו את המאמצים הצייריים בתחום A,C.
חשבו את המאמצים הצייריים בתחום C,D.
רק עבור המאמצים הצייריים שחישבתם בתחום C,D: הציעו פרופיל אחר בעל שטח מינימלי שיתן פתרון לדרישת המאמץ המותר.
בחרו פרופיל RHS 120/80 (t=?).
חשבו את המאמצים הצייריים בתחום C,D.
רק עבור המאמצים הצייריים שחישבתם בתחום C,D: הציעו פרופיל אחר בעל שטח מינימלי שיתן פתרון לדרישת המאמץ המותר.
בחרו פרופיל RHS 120/80 (t=?).
(ו)מבין הפרופילים הנתונים בשאלון והפרופיל שחישבתם בסעיף ה: איזה פרופיל מתאים לכל סוגי המאמצים בקורה הנתונה. הסבר תשובתך.
