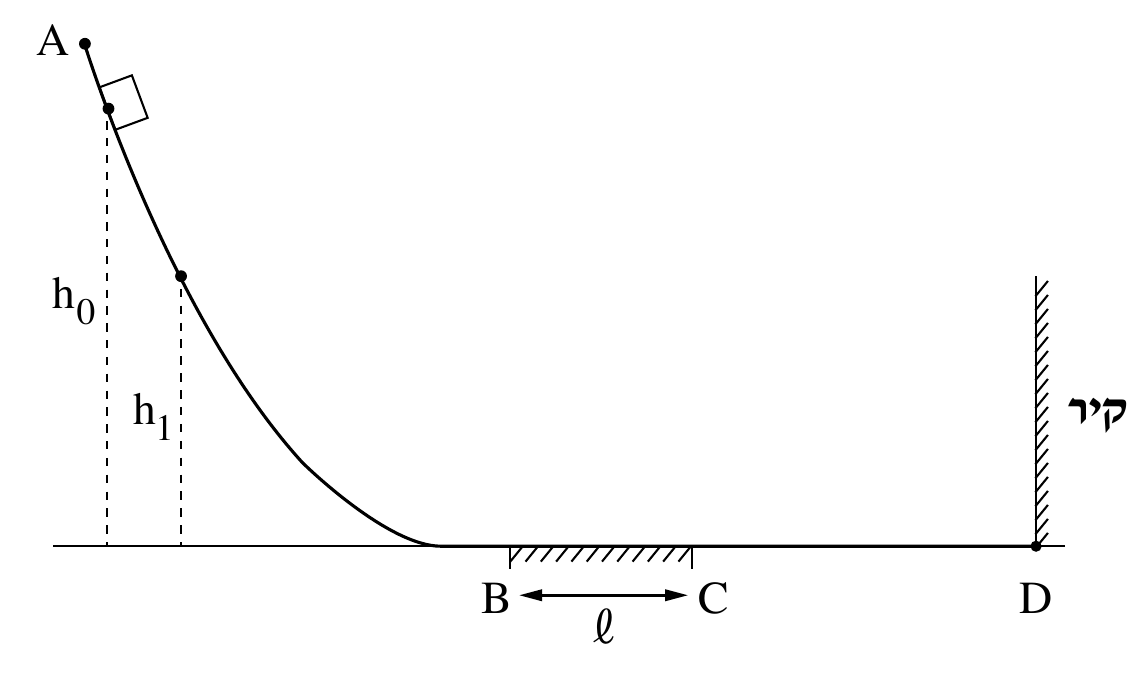

גוף קטן שמסתו m מחליק על גבי מסילה ABCD המחוברת לקיר בנקודה D (ראו תרשים).
גוף קטן שמסתו m מחליק על גבי מסילה ABCD המחוברת לקיר בנקודה D (ראו תרשים).
הקטעים AB ו־ CD של המסילה הם חלקים. אורכו של הקטע האופקי BC הוא ℓ , ומקדם החיכוך בינו לבין הגוף הוא μ .
הקטעים AB ו־ CD חלקים (ללא חיכוך); הקטע האופקי BC באורך ℓ ומקדם החיכוך בינו לבין הגוף הוא μ
[טבלת מדידות] מספר המדידה n = 1 , 2 , 3 , 4 , 5
[טבלת מדידות] h_n(m) = 1.30 , 1.12 , 0.88 , 0.73 , 0.53
ℓ = 0.25m (נתון לסעיף ה)
שחררו את הגוף ממנוחה מגובה h_0 (ראו תרשים). הגוף נע על גבי המסילה לכיוון הקיר, התנגש בו בנקודה D התנגשות אלסטית (לחלוטין), וחזר חזרה על גבי המסילה. בדרכו חזרה הגיע הגוף לגובה מרבי h_1 .
סעיף א. סרטטו את תרשים הכוחות הפועלים על הגוף כשהוא נע בקטע BC , בתנועתו מן הנקודה B לנקודה C . ליד כל כוח רשמו את שמו.
פתחו ביטוי לעבודת כוח החיכוך במהלך תנועת הגוף מגובה h_0 ועד להגעתו לגובה h_1 בדרכו חזרה במעלה המסילה. השתמשו בפרמטרים m , ℓ ו־ μ .
לאחר שהגיע הגוף לגובה h_1 הוא המשיך לנוע על גבי המסילה ABCD הלוך ושוב כמה פעמים. בכל פעם הגיע הגוף לגובה מרבי אחר, h_n . הגובה h_n שאליו הגיע הגוף נמדד n = 5 פעמים.
סעיף ג. פתחו ביטוי של הגובה h_n כפונקצייה של n . השתמשו בפרמטרים h_0 , ℓ ו־ μ .

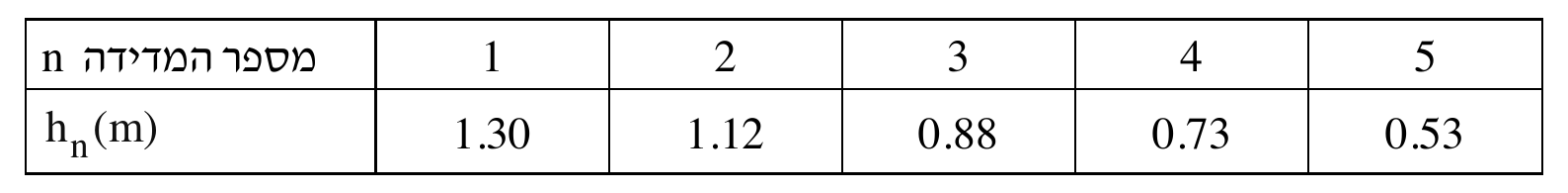

תוצאות המדידות מוצגות בטבלה שלפניכם:
סעיף ד. (1) סרטטו דיאגרמת פיזור (נקודות במערכת צירים) של h_n כפונקצייה של n . (2) הוסיפו לדיאגרמת הפיזור את הישר המתאים לה ביותר (קו מגמה).
נתון: ℓ = 0.25m .
סעיף ה. היעזרו בגרף שסרטטתם ומצאו: (1) את הגובה ההתחלתי h_0 שממנו שוחרר הגוף. (2) את מקדם החיכוך μ .
בניסוי נוסף ציפו את הקיר בחומר מסוים ושחררו שוב את הגוף ממנוחה מגובה h_0 . הערך של הגובה h_1′ שנמדד בניסוי הנוסף היה קטן מן הערך h_1 שנמדד בניסוי הקודם.
סעיף ו. קבעו אם עבודת הכוח הנורמלי שהקיר הפעיל על הגוף במהלך ההתנגשות בניסוי הנוסף הייתה חיובית, שלילית או שווה לאפס. נמקו את קביעתכם.
