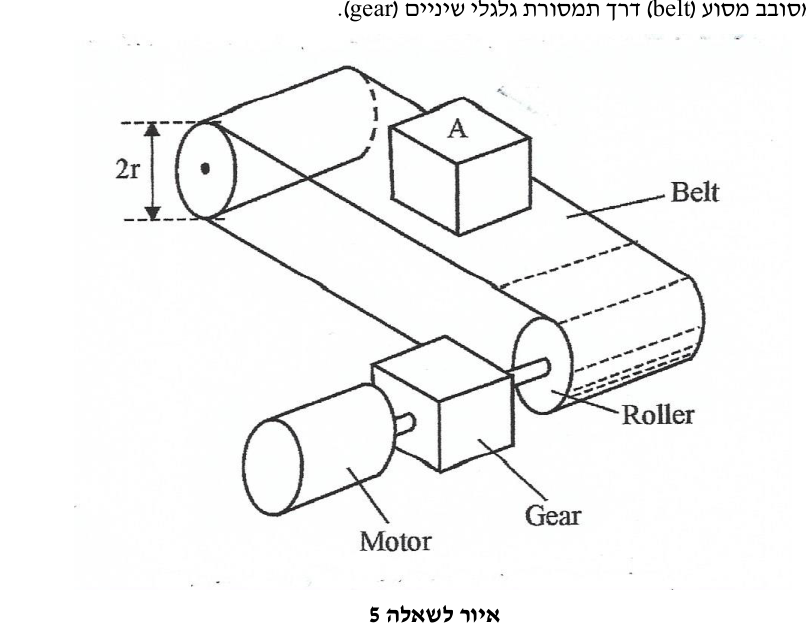

מנוע השראה מסובב מסוע (belt) דרך תמסורת גלגלי שיניים (gear).

(איור לשאלה 5)

הנתונים הנומינליים של מנוע ההשראה הם: חיבור הסלילים $Y$, הספק המוצא $5kW$, מתח הזנה $440V$, $50Hz$, גורם ההספק $\cos \phi =0.85$, נצילות $\eta =88\%$. למנוע יש שני זוגות קטבים. בעבודה נומינלית ההחלקה היא 2.6%. ידוע שההפסדים המכניים הם 145W וההפסדים המגנטיים הם 120W. יחס התמסורת הוא $TR=\frac{n_{rol}}{n_M}=0.1$. רדיוס גלגל המסוע (roller) הוא $r=20cm$.

א. (10 נק') המסוע מסיע מטענים. יש למצוא את המשקל הגבולי המרבי של המטענים A (ביחידות N — ניוטון) התואם את העבודה הנומינלית של המנוע. משקל סרט המסוע זניח. ב. (10 נק') חשבו את הזרם $I_M$ הנצרך על ידי המנוע. מהם ההפסדים החשמליים בסטטור $\Delta P_{cu}^{st}$ וברוטור $\Delta P_{cu}^{rot}$ בעבודה הנומינלית של המערכת?
