נתוני מנוע ההשראה הם: $Y$, ארבעה קטבים, $400V,50Hz$.

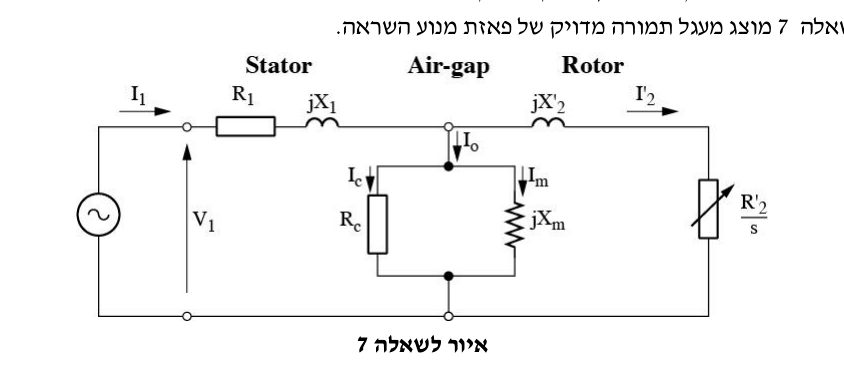

באיור לשאלה 7 מוצג מעגל תמורה מדויק של פאזת מנוע השראה.

(איור לשאלה 7)

מאפייני מעגל התמורה הם: $R_1=0.15\mathrm{\Omega },X_1=0.852\mathrm{\Omega },R_2^{{}^{\prime }}=0.154\mathrm{\Omega },X_2^{{}^{\prime }}=1.066\mathrm{\Omega },X_m=20\mathrm{\Omega },R_c=122\mathrm{\Omega }$.

[נתון המודפס בין סעיף א' לסעיף ב':] המנוע פועל בהחלקה של $s=0.04$.

א. (6 נק') מהי המשמעות הפיסיקלית של הזרמים $I_m$ ו-$I_c$ בפעולת המנוע? ב. (10 נק') חשבו את הזרם $I_M$ שהמנוע צורך ואת גורם ההספק $\cos \phi$. הערה: מומלץ לפתור את סעיף ב' בשלבים. ג. (4 נק') חשבו את ההספק $P_{in}$ שמקבל המנוע מהרשת.
