רשתות חלוקה›רשת טבעתית ורשת המוזנת משני מקורות

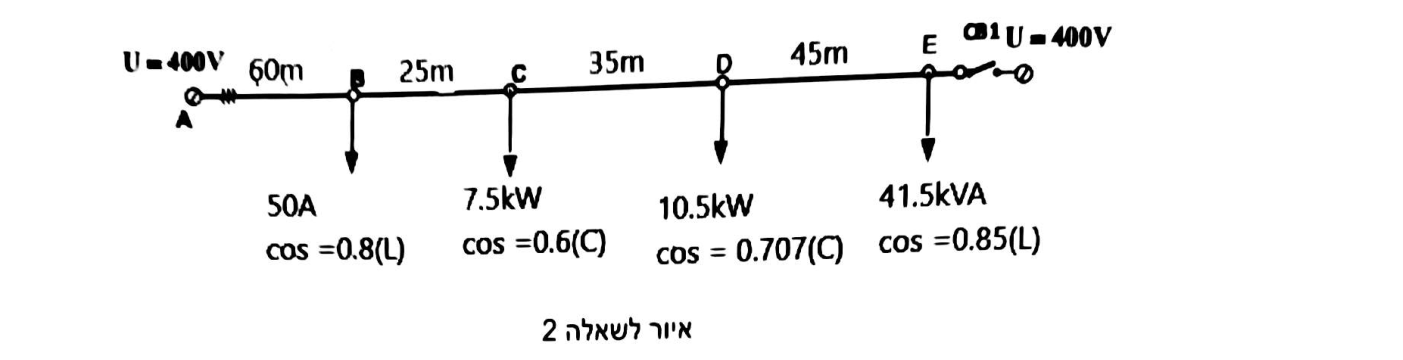

באיור לשאלה מוצגת רשת עם אפשרות להזנת העומסים ממקור אחד או משני מקורות (רשת עם שני מקורות הזנה בקצוות, ניתנת להזנה משני צדדים דרך CB1).

מתח נומינלי של רשת $400 V$ .

נתוני המוליכים: $ρ = \frac{1}{58} [\frac{Ω \cdot m m ^{2}}{m}]$ , $X_{0} = 0.1 [Ω/ k m]$ .

מפסק CB1 פתוח:

סעיף א

חשבו את שטחי החתך של מוליכי הרשת לפי קריטריון צפיפות זרם אחידה, עבור מפל מתח מכסימלי מותר של 3%.

סעיף ב

בחרו שטחי חתך תקניים וחשבו את איבודי ההספק בקטע A–C.

סעיף ג

סוגרים את מפסק CB1: חשבו את הזרם בקטעים השונים על פי שטחי החתך התקניים שנבחרו בסעיף ב' (ניתן להזניח את ההיגב ההשראי).

סעיף ד

האם מפל המתח המכסימלי יגדל, יקטן או לא ישתנה לאחר סגירת המפסק? נמקו את תשובתכם.
