מתקן חשמלי מוזן במתח $400 V$ . השנאי מזין לוח ראשי לוח A, לוח A מזין את לוח B ולוח B מזין את לוח C.

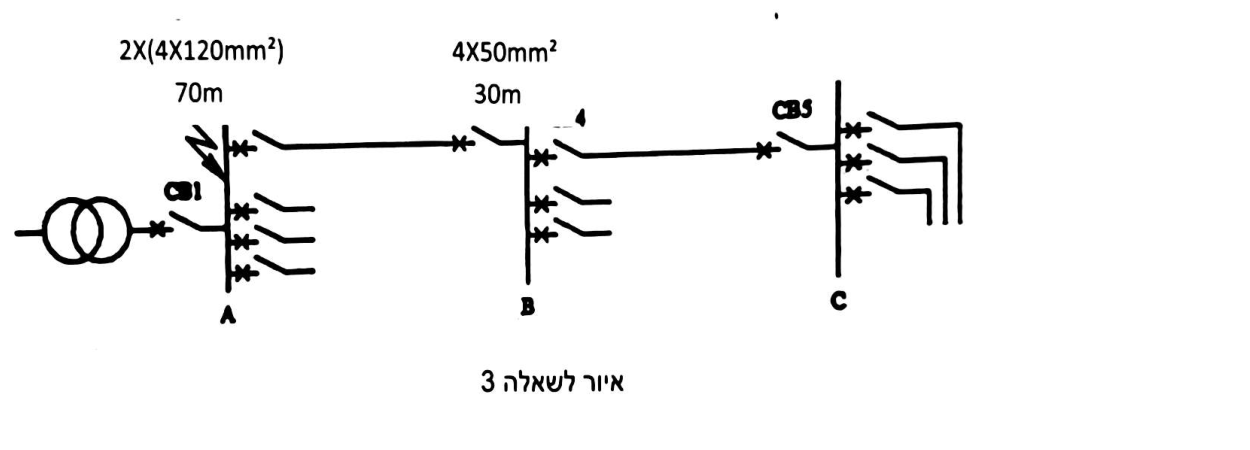

שטחי החתך של הכבלים המזינים את הלוחות והמרחקים בין הלוחות מצוינים בתרשים. על פי נתוני יצרן ההיגב ההשראי של כל הכבלים $X_{0} = 0.08 Ω/ k m$ . המוליכים עשויים נחושת, $ρ = \frac{1}{58} [\frac{Ω \cdot m m ^{2}}{m}]$ .

זרם הקצר במוצא השנאי חושב לפי הנוסחה $I_{k} = \frac{U}{3 \cdot Z}$ והתקבל ערך של $27.3∠ - 8 5^{\circ} k A$ .

מאמץ הכפיפה המינימלי המותר לנחושת: $σ = 1250 \frac{k g}{c m ^{2}}$ .

סעיף א

מה תהיה עוצמת זרם הקצר התלת-מופעי (המתמיד) שיזרום במוליכים אם יתרחש קצר בפסי הצבירה של לוח C.

סעיף ב

כושר הניתוק של כל המפסקים בתרשים הוא $25 k A$ — האם הם עומדים בתקנות החשמל? (יש להתייחס לכל מפסק בנפרד). ציינו על פי איזו תקנה בדקתם את התאמתם.

סעיף ג

בלוח C התקינו פסי צבירה מנחושת בשטח חתך של $60 \times 10$ , הפסים מותקנים במאונך. המרחק בין מרכזי פסי הצבירה 10 ס"מ, והמרחק בין המבודדים 50 ס"מ. האם פסי הצבירה תקינים? הוכיחו באמצעות חישובים מתאימים.
