רשתות חלוקה›רשת רדיאלית: מפלי מתח וזרימת הספקים

לאורכו של שביל בשמורת טבע הותקנו לוחות חשמל בנקודות B,C,D,E עבור מכשור אלקטרוני. ההזנה היא תלת מופעית במתח נקוב של $400 V$ .

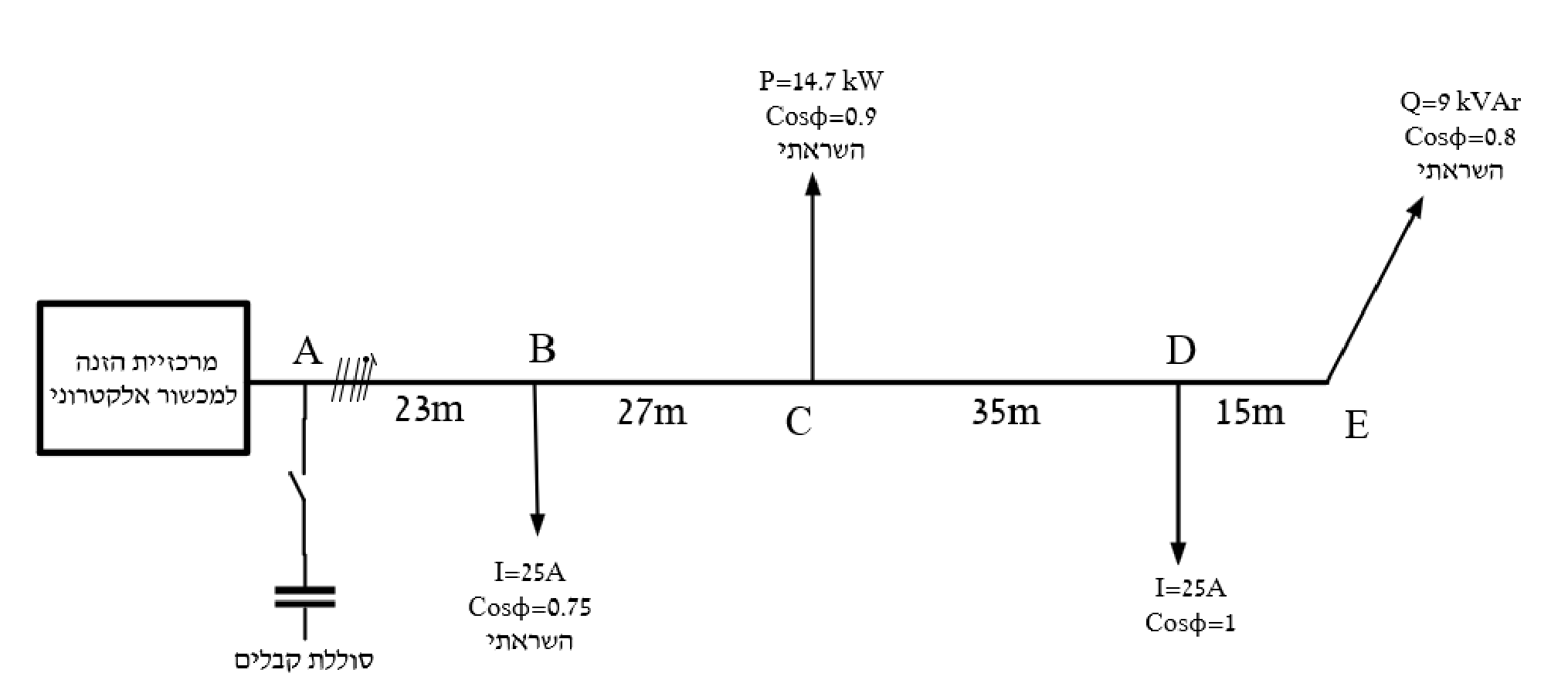

מוליכי הרשת מנחושת $ρ = \frac{1}{58} \frac{Ω \cdot m m ^{2}}{m}$ וההיגב ההשראתי של מוליכי הקו הוא $0.12Ω/ k m$ . האיור הבא מתאר את נתוני ופריסת הלוחות.

סעיף א

חשבו את שטחי החתך בקטעי הרשת השונים לפי קריטריון של צפיפות זרם אחידה כאשר מפל המתח המקסימלי הוא $1.5%$ .

סעיף ב

חשבו את הפסדי הקו.

סעיף ג

להזנת מרכזיית הזנה למכשור אלקטרוני חיברו מערכת אל- פסק. הסבירו מהי מערכת אל- פסק ומה תפקידה.

סעיף ד

חשבו את גודל סוללת הקבלים הנדרשת להתקנה בנקודה A כך שמקדם ההספק של כל הרשת יהיה $0.95$ .

סעיף ה

המתח הנקוב של סוללת הקבלים הוא $480 V$ . חשבו את גודל סוללת הקבלים הנדרשת בהמשך לסעיף ד'.
