שאלה 8 — שאלה מרובת סעיפים, כל סעיף הוא שאלה אמריקאית (רב-ברירה) עצמאית בנושאי הארקה, מפסקי מגן (RCD), תקינת כבלים והתקן שנאי.

סעיף א

אחד התנאים לביצוע איפוס הינו קיום הארקת יסוד. מדוע תנאי זה הכרחי בשיטת האיפוס אך אינו הכרחי בשיטת הארקת הגנה TT?

סעיף ב

מהי הטענה הנכונה מבין הבאות לגבי מפסק מגן?

סעיף ג

האם מותר להתקין מוליך ללא מובל בהתקנה סמויה או חשופה?

סעיף ד

כל אחת משיטות החיבור של נקודת האפס, במערך הזינה של רשתות מתח גבוה מתחמ"ש, יש מאפיינים מסוימים, המתארים את התופעות ברשת בשל קצר לאדמה.

איזו אפשרות אינה מהווה תופעה אפשרית?

סעיף ה

חשמלאי התקין כבל תקני רב-גידי מסוג N2XY בעל ארבעה מוליכים לשם הזנת מנוע תלת-מופעי. צבעי בידוד המוליכים בכבל הם חום, חום-כתום, חום-שחור וכחול. האם מותר לחשמלאי להשתמש במוליך הכחול כמוליך הארקה?

סעיף ו

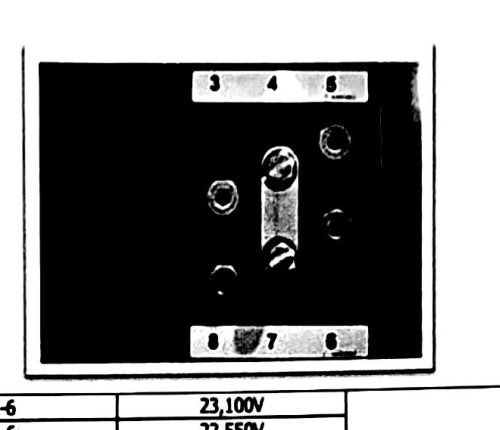

במתקן חדש חובר שנאי בהספק $1000 k V A$ , $22/0.4 k V$ . בצד המתח הנמוך נמדד מתח שלוב של $410 V$ (ראו טבלת מוצאי דרגות/הסתעפויות בתמונה: $5 - 6 = 23, 100 V$ ; $4 - 6 = 22, 550 V$ ; $4 - 7 = 22, 000 V$ ; $3 - 7 = 21, 450 V$ ; $3 - 8 = 20, 900 V$ ; מתח שלוב מתחת מתקבל בפועל $400 V$ ). כיצד יש לשנות את הדרגות שבתמונה, כדי שבצד המתח הנמוך יתקבל מתח שלוב של $400 V$ ?
