נתון שדה מגנטי B⃗ שכיוונו בכיוון ציר ה־x ועוצמתו משתנה כפונקציה של x על פי הקשר: B_x(x) = B_{0,x} − K·x. רכיבי השדה בכיוונים האחרים ניתנים להזנחה.
מניחים טבעת עשויה חומר מוליך במיקום x = 0. מרגע t0 = 0 מניעים אותה בכיוון החיובי של ציר ה־x, בתאוצה קבועה שגודלה a. במשך התנועה כולה מישור הטבעת ניצב לציר ה־x. בתרשים שלפניך מתוארים הטבעת ורכיב השדה המגנטי B_x עבור נקודה מסוימת על ציר ה־x (x > 0). הכיוון החיובי של ציר ה־x הוא 'החוצה מן הדף'.
נתון כי ערכו של הקבוע K הוא 0.02, על פי מערכת היחידות S.I (מערכת היחידות הסטנדרטית). רשום מה הן היחידות של הקבוע K.
הסבר מדוע במהלך תנועתה של הטבעת זורם בה זרם חשמלי.
השטח התחום על ידי הטבעת הוא A, וההתנגדות של הטבעת היא R.
סעיף ג. פתח ביטוי עבור גודל השטף המגנטי כפונקציה של הזמן t והפרמטרים B_{0,x}, K, a ו־A.
פתח ביטוי עבור עוצמת הזרם בטבעת כפונקציה של הזמן t והפרמטרים K, a, R ו־A.

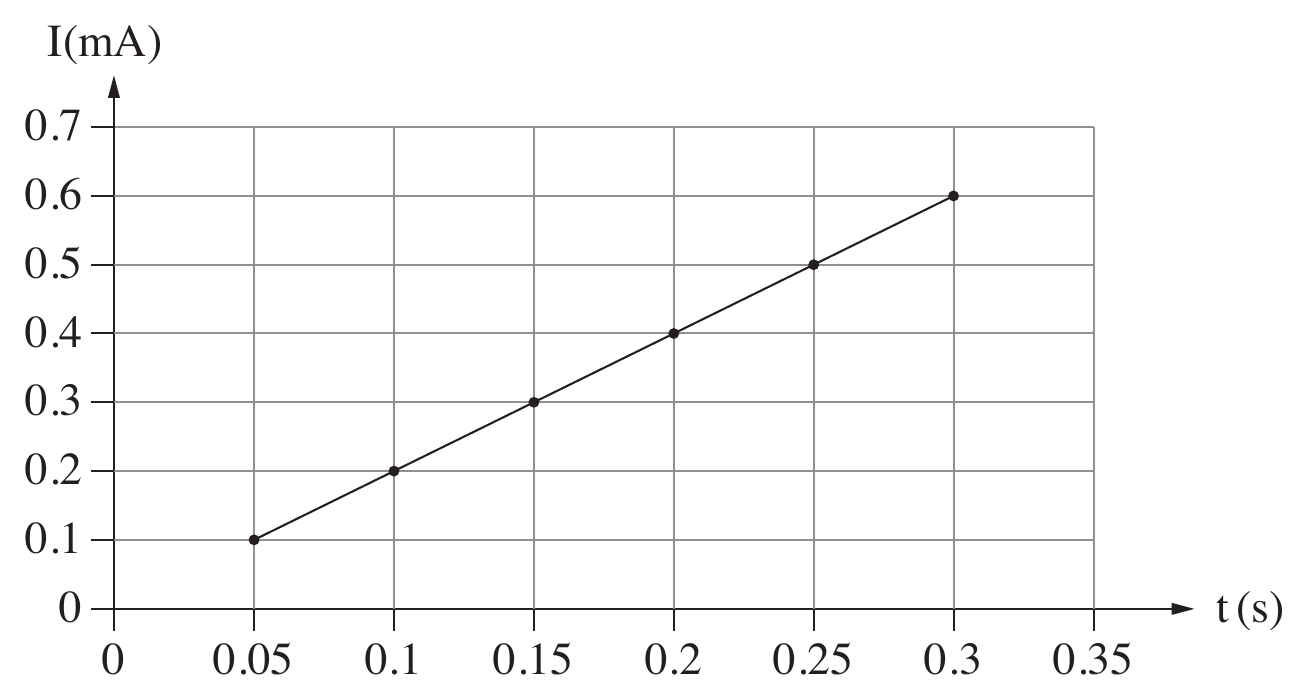

הזרם בטבעת נמדד ברגעים שונים. תוצאות המדידות מוצגות בגרף שלפניך. שים לב כי הזרם נמדד במילי אמפר. נתון: R = 0.04Ω, a = 2 m/s².
סעיף ה. על פי שיפוע הגרף, חשב את השטח A התחום על ידי הטבעת.
קבע אם ברגע t = 0.2s כיוון הזרם בטבעת הוא עם כיוון השעון או נגד כיוון השעון. נמק את קביעתך.
