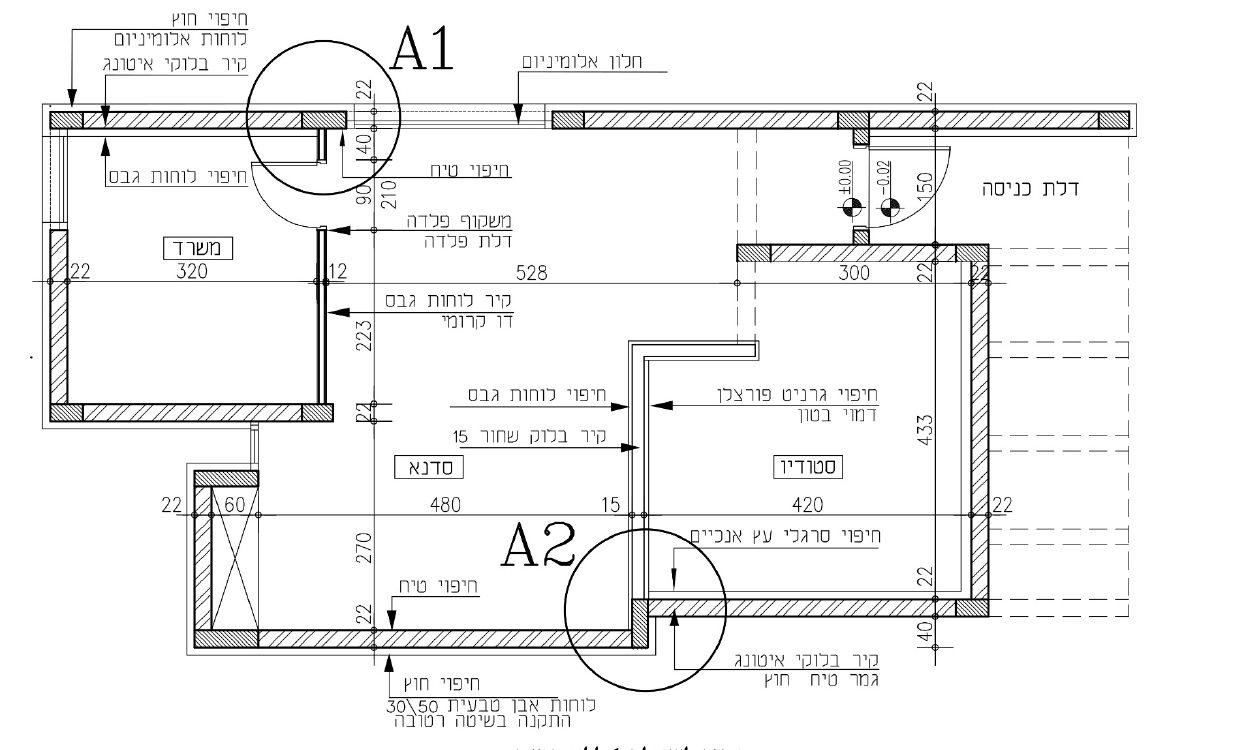

באיור לשאלה 1 נתונה תוכנית סכמית, ללא קנ”מ, של קטע מבניין מבנין משרדים, הכולל סדנא וסטודיו. באיור מצוינים שני פרטים אחד ואחד ולענות עליו. יש לבחור פרט אחד ולענות עליו.

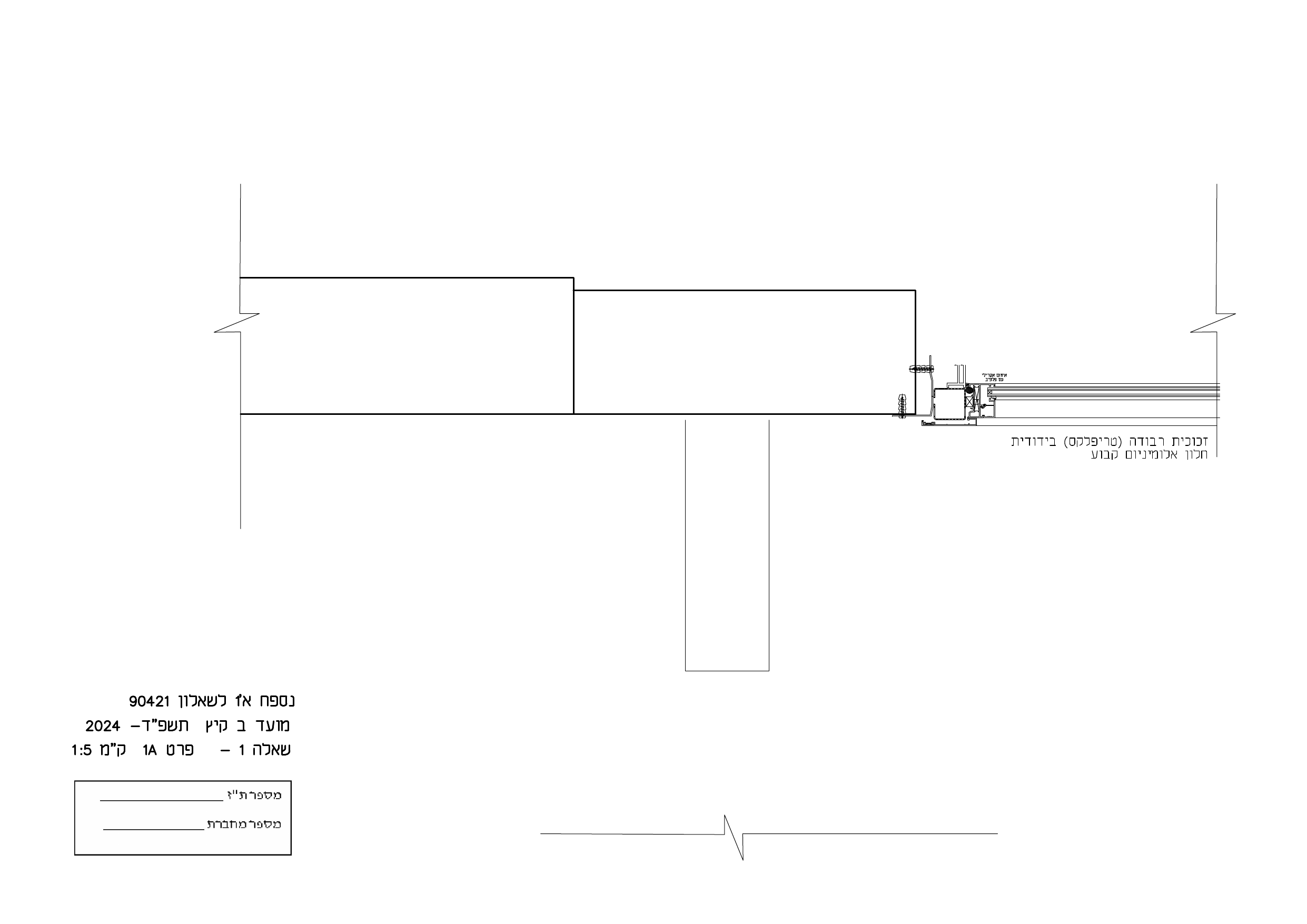

(א1)יש לסרטט על גבי נספח א’1, בקנ”מ 1:5, את פרט A1, המסומן באיור לשאלה:
קיר בחיפוי פנים בלוחות גבס וחיפוי חוץ בלוחות אלומיניום, כולל השלמת פרט חלון אלומיניום.
כולל קיר גבס פנימי דו-קרומי עם דלת פלדה ומשקוף פלדה.
הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנה מידה זה.
קיר בחיפוי פנים בלוחות גבס וחיפוי חוץ בלוחות אלומיניום, כולל השלמת פרט חלון אלומיניום.
כולל קיר גבס פנימי דו-קרומי עם דלת פלדה ומשקוף פלדה.
הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנה מידה זה.

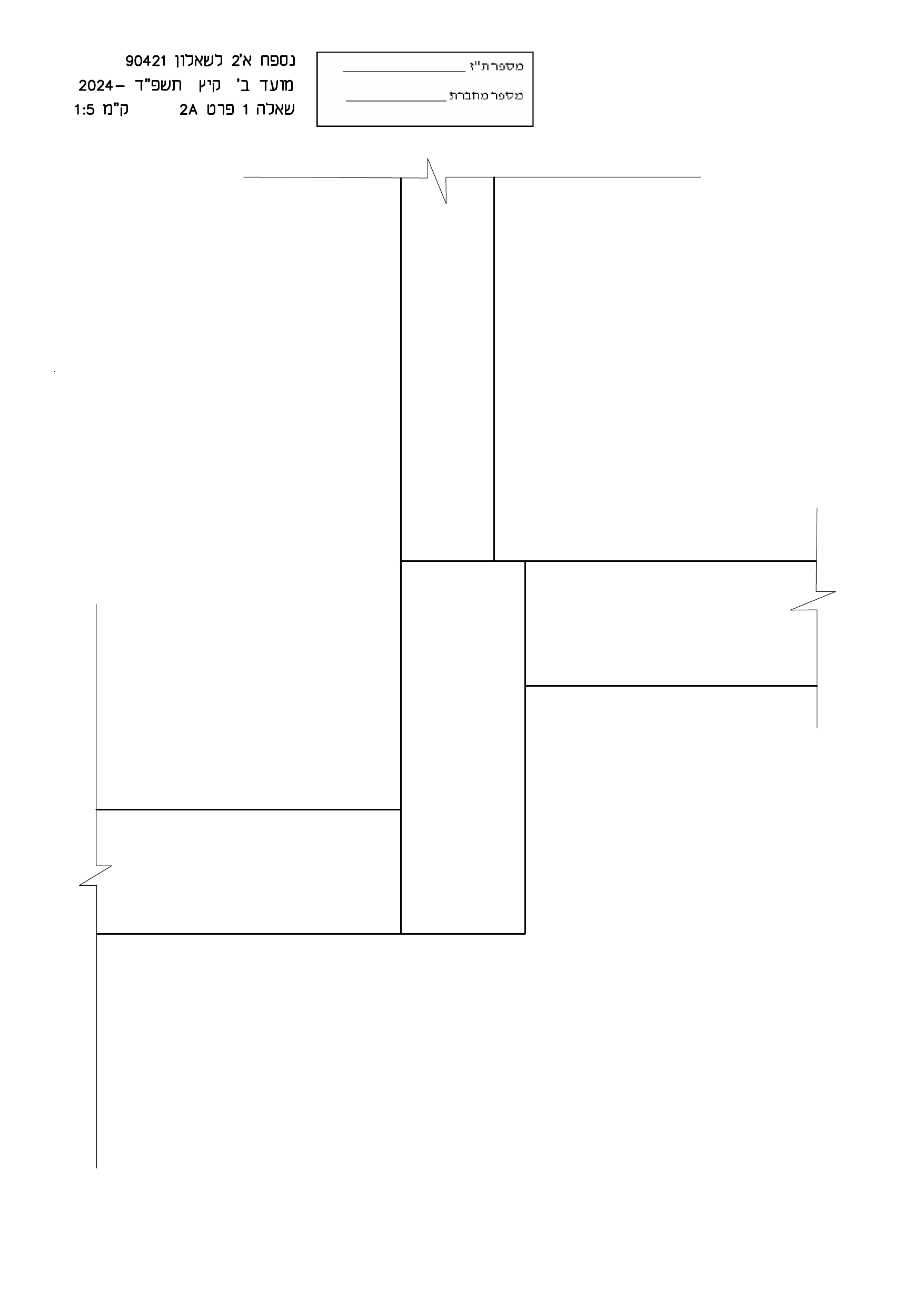

(א2)יש לסרטט על גבי נספח א’2, בקנ”מ 1:5, את פרט A2, המסומן באיור לשאלה:
קיר בסדנא בחיפוי חוץ באבן טבעית בשיטה הרטובה, וחיפוי פנים בטיח. קיר בסטודיו בחיפוי חוץ בטיח וחיפוי פנים בטיח ובסרגלי עץ אנכיים.
כולל קיר פנימי מבלוק בטון שחור בעובי 15 ס”מ, בחיפוי בצד אחד בלוחות גבס ובצד שני באריחי גרניט פורצלן.
הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנה מידה זה.
קיר בסדנא בחיפוי חוץ באבן טבעית בשיטה הרטובה, וחיפוי פנים בטיח. קיר בסטודיו בחיפוי חוץ בטיח וחיפוי פנים בטיח ובסרגלי עץ אנכיים.
כולל קיר פנימי מבלוק בטון שחור בעובי 15 ס”מ, בחיפוי בצד אחד בלוחות גבס ובצד שני באריחי גרניט פורצלן.
הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנה מידה זה.
