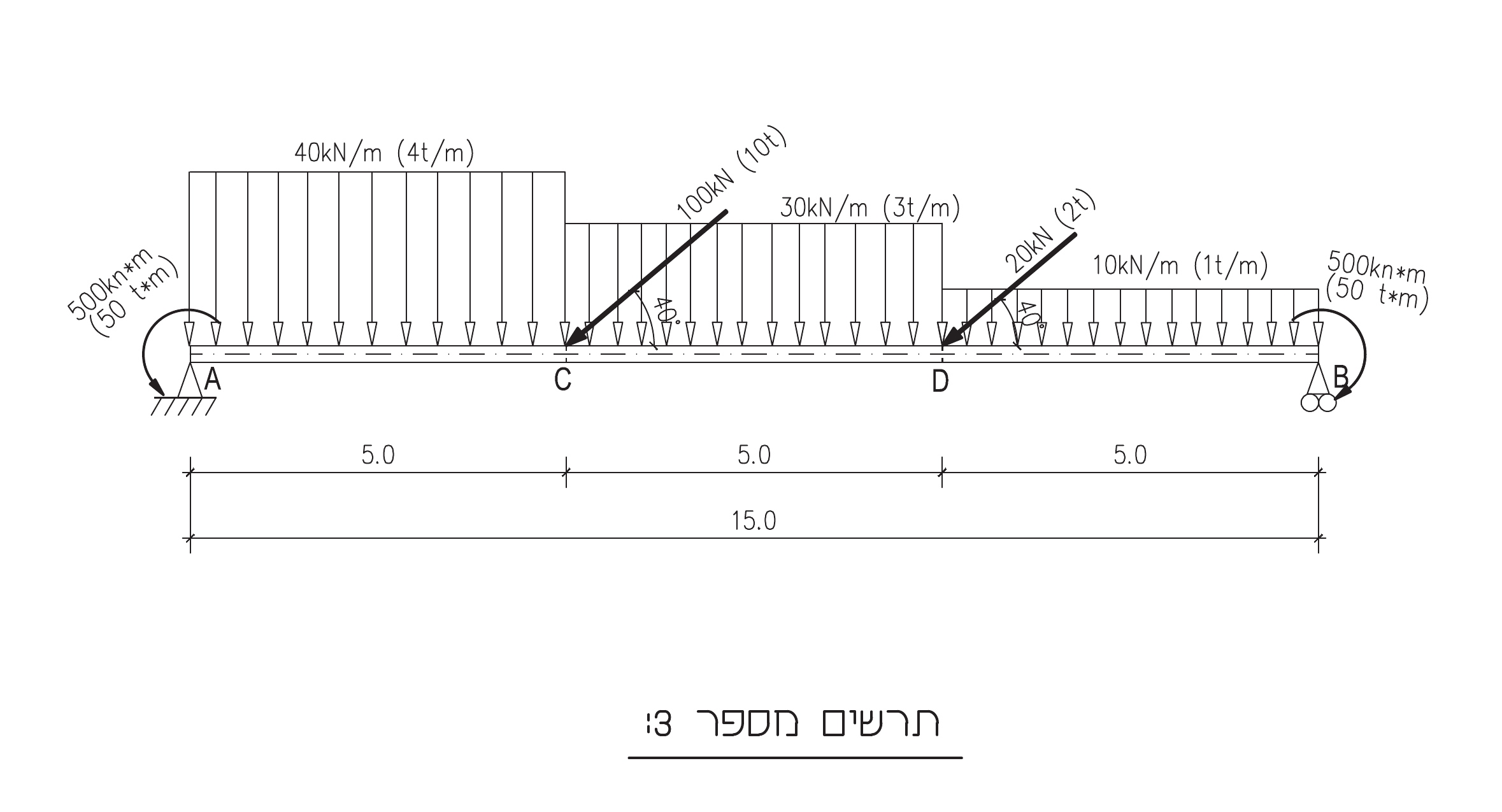

בתרשים מספר 3 מסורטטת קורת פלדה המועמסת כמוצג בתרשים (המידות הן במטרים).

חשבו את התגובות בסמכים A, B.

חשבו וסרטטו את מהלך הכוחות הציריים לאורך הקורה.

חשבו וסרטטו את מהלך כוחות הגזירה לאורך הקורה.

חשבו וסרטטו את מהלך המומנטים לאורך הקורה.

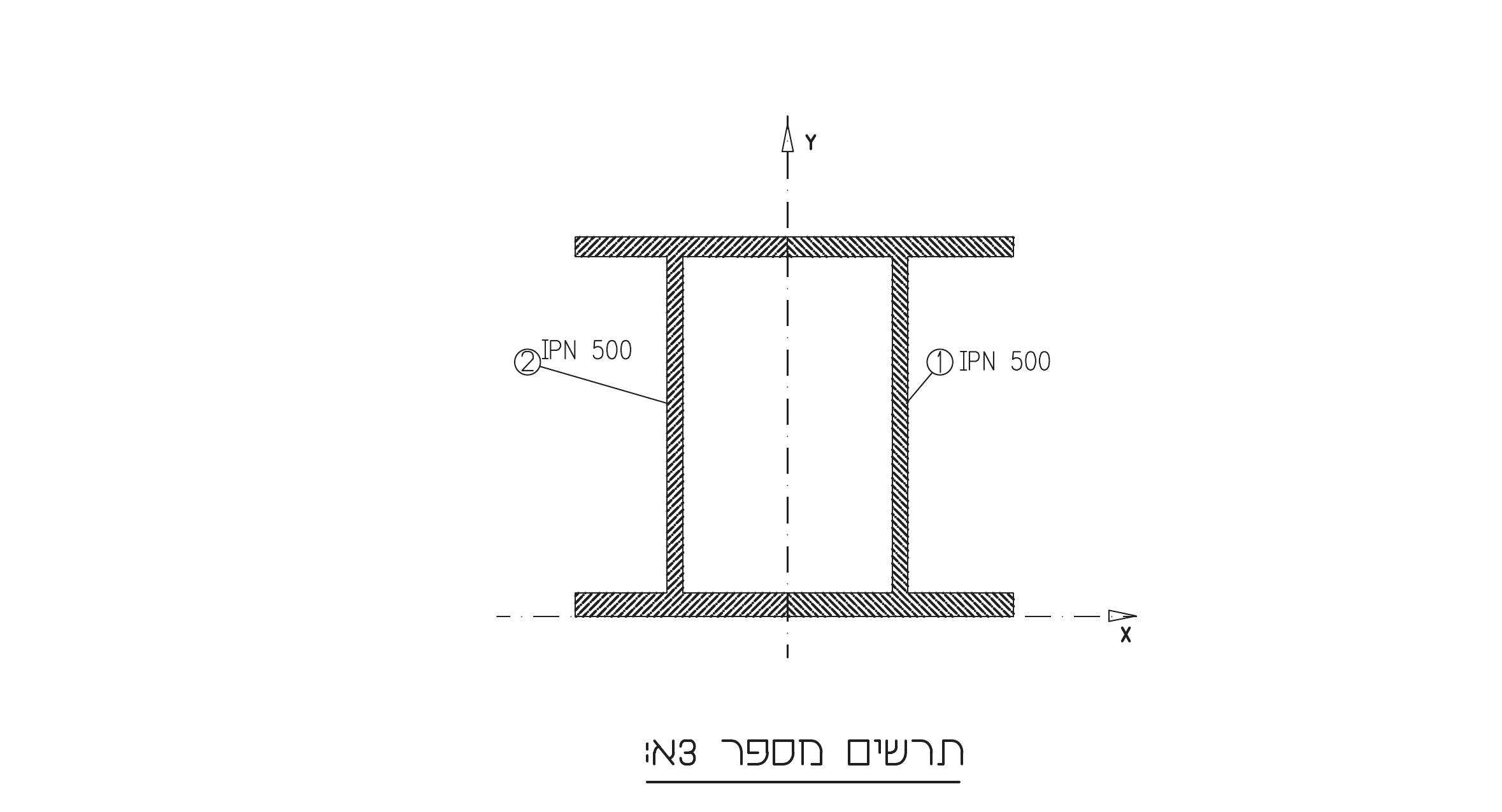

עבור החתך המופיע בתרשים מספר 3א':

חשבו את מומנט האינרציה Ix של החתך.

חשבו את מומנט ההתנגדות Wx של החתך.

נתון שהמומנט המקסימלי בקורה הוא מומנט חיובי וגודלו הוא M=800 kNm (80 tm).

המומנט המקסימלי נמצא בין הנקודות C, D.

חשבו את מאמצי הכפיפה וציינו איפה המתיחה ואיפה הלחיצה.

חשבו את המאמץ הצירי עבור הכוח הצירי הנמצא בין הנקודות C, D.

חשבו את המאמץ המשולב של כפיפה וכוח צירי בסיב העליון של החתך בין הנקודות C, D.
