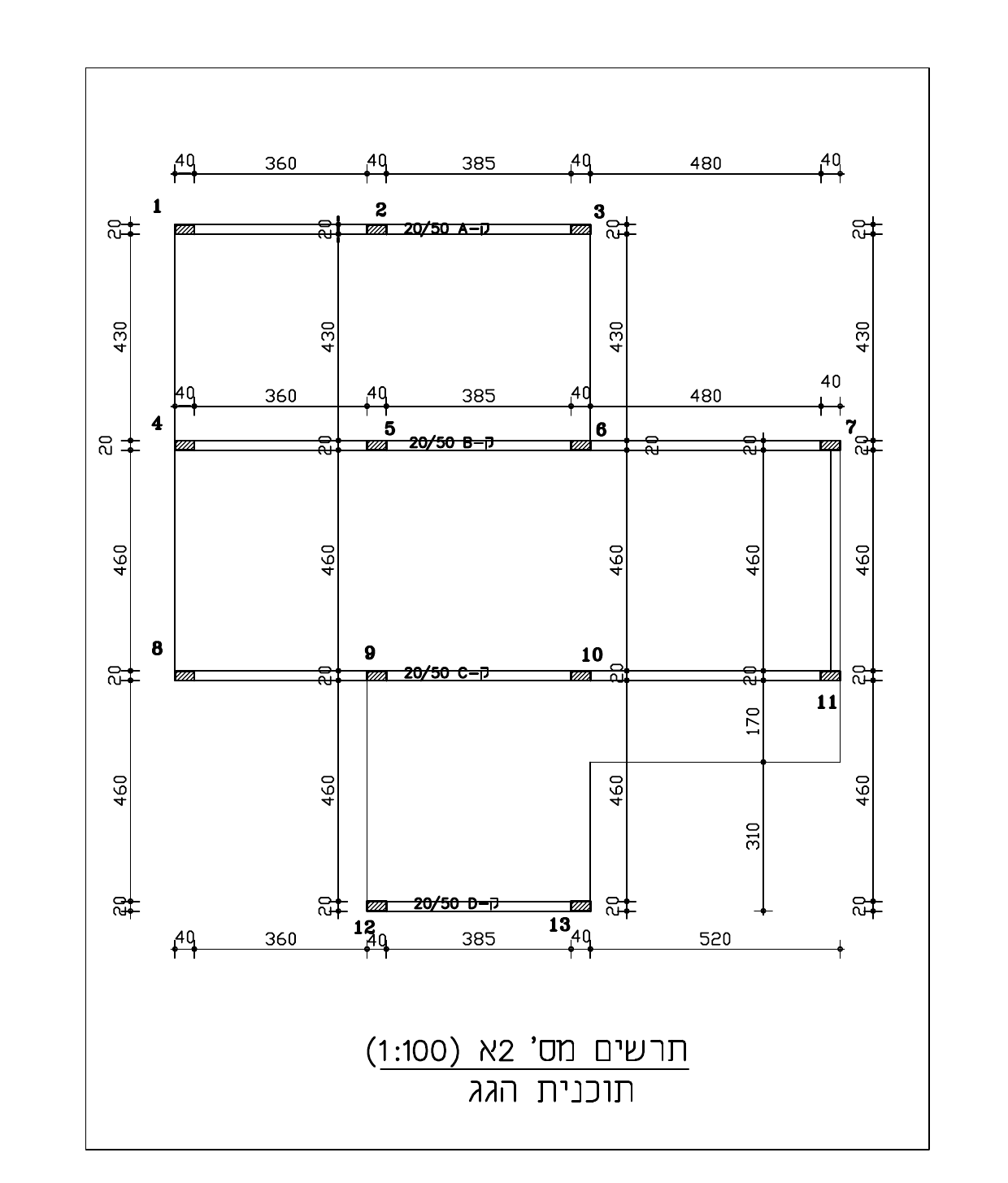

בתרשים מספר 2א מסורטטת תוכנית תקרה של בניין משרדים.
התקרה מקשית, חד-כיוונית, בעובי אחיד ונשענת על קורות יורדות.

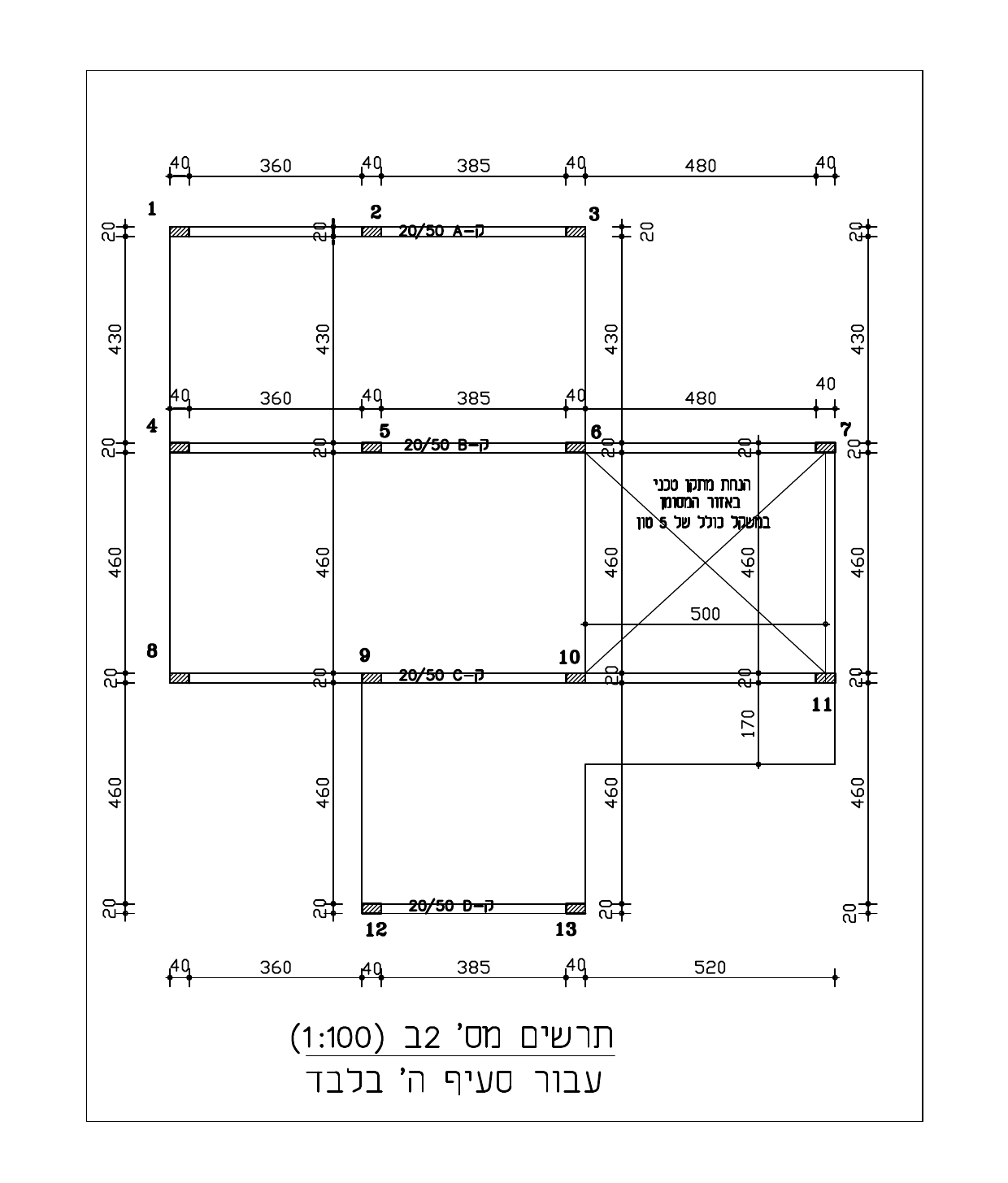

תרשים מספר 2ב – עבור סעיף ה' בלבד.
העומס הקבוע (בנוסף למשקלה העצמי של התקרה) על כל חלקי התקרה הוא 2.5 kN למ"ר (0.25 טון למ"ר).
העומס השימושי על כל חלקי התקרה הוא 2.0 kN למ"ר (0.20 טון למ"ר).
סוג הבטון הוא ב-30, האגרגט גירי.
חובה לציין את היחידות בכל חישוב. אי-ציון היחידות יפחית ניקוד.
(א)סרטטו את הסכמות הסטטיות של התקרה.
(ב)קבעו את L0 מקסימום של התקרה וציינו איזה שדה קובע אותו (הציגו את החישוב).
חשבו את עובי התקרה משיקולי הכפף לפי ת"י 466.
חשבו את עובי התקרה משיקולי הכפף לפי ת"י 466.
(ג)חשבו את עומס השירות המועבר מהתקרה לקורה ק-B (קורה 4-5-6-7),
הוסיפו את משקלה העצמי של הקורה.
סרטטו את הסכמה של קורה ק-B. הסכמה תכלול את: שמות הסמכים, המפתחים ואת עומס השירות הפועל על כל אחד מהשדות של הקורה. ציינו מהיכן מגיע כל עומס.
הוסיפו את משקלה העצמי של הקורה.
סרטטו את הסכמה של קורה ק-B. הסכמה תכלול את: שמות הסמכים, המפתחים ואת עומס השירות הפועל על כל אחד מהשדות של הקורה. ציינו מהיכן מגיע כל עומס.
(ד)בהנחה שסמך 7 הוא ריתום. בדקו: האם גובה הקורה ק-B עומד בדרישות הכפף לפי ת"י 466?
האם לדעתך יש הבדל במורכבות החישוב של גובה הקורה ק-B אם סמך 7 הוא ריתום או פרקי?
האם עקב כך חישוב גובה הקורה פשוט יותר, מורכב יותר, או שאין הבדל? נמק את תשובתך.
האם לדעתך יש הבדל במורכבות החישוב של גובה הקורה ק-B אם סמך 7 הוא ריתום או פרקי?
האם עקב כך חישוב גובה הקורה פשוט יותר, מורכב יותר, או שאין הבדל? נמק את תשובתך.
(ה)סעיף זה מתייחס לתרשים 2ב:
היזם מעוניין להניח על התקרה מתקן טכני במידות 4.60x5.00 מ' בין העמודים 6-7-10-11 כמתואר בתרשים. המתקן שוקל 5 טון.
1). מה תוספת העומס המפורש על התקרה באזור זה? באילו יחידות הוא נמדד?
2). כיצד משפיעה תוספת העומס על המומנט השלילי של הזיז בתקרה? אין צורך בחישוב.
יש לנמק את התשובות לכל הסעיפים. ללא נימוק, לא יינתן ניקוד.
היזם מעוניין להניח על התקרה מתקן טכני במידות 4.60x5.00 מ' בין העמודים 6-7-10-11 כמתואר בתרשים. המתקן שוקל 5 טון.
1). מה תוספת העומס המפורש על התקרה באזור זה? באילו יחידות הוא נמדד?
2). כיצד משפיעה תוספת העומס על המומנט השלילי של הזיז בתקרה? אין צורך בחישוב.
יש לנמק את התשובות לכל הסעיפים. ללא נימוק, לא יינתן ניקוד.
