שנאים וזרמי קצר›שנאי הספק במתקן

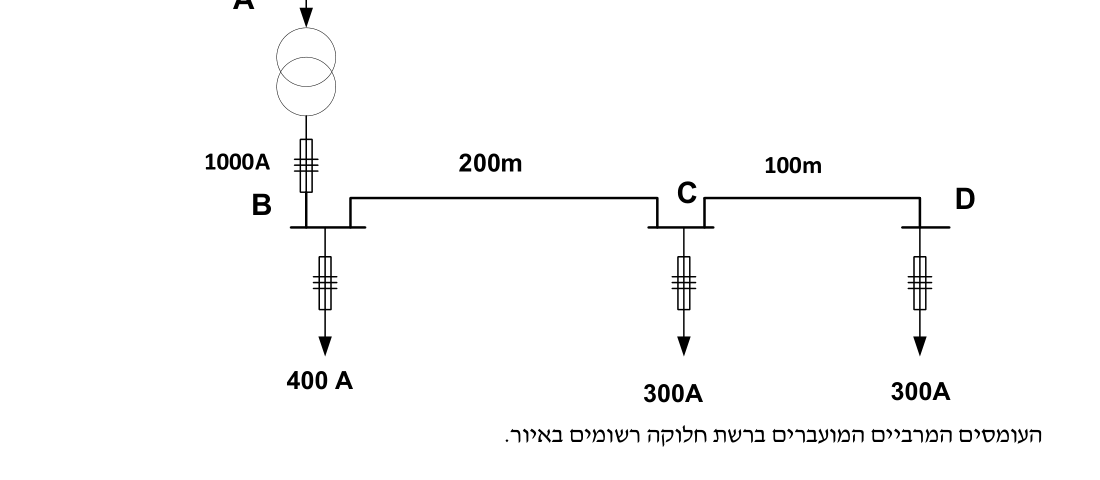

רשת החלוקה שבאיור לשאלה 3 מזינה שלושה צרכנים תלת-מופעיים – מאוזנים במתח נמוך.

הרשת בנויה מארבע כבלים $4 x (4 x 240 m m^{2})$ המחוברים זה אל זה בחיבור מקבילי בקטע BC ובקטע CD משני כבלי $2 x (4 x 240 m m^{2})$ . הכבלים כולם טמונים במישרין באדמה, בידוד $9 0^{0} C$ .

התנגדות סגולית של חמרן $\frac{1}{34} Ω m m^{2} / m$ , היגב השראי הסגולי של כבל אחד $0.08 Ω/ k m$ .

נתוני השנאי בתחנת ההשנאה: $S = 1000 k V A$ , $D y 11$ , $22/0.4 k V$ , $Δ P_{C u} = 10.7 k W$ , $Δ P_{F e} = 1.1 k W$ , $u_{k} = 6%$ .

לשנאי קיימות חמש דרגות מתח, השינוי נעשה ידנית: $U_{1} = (1 \pm n Δ U) U_{1 n}$ , $n = - 2, - 1, 0, + 1, + 2$ , $Δ U = 2.5% U_{1 n}$ .

מקדם ההספק של הצרכנים אחיד ושווה ל- $0.82$ השראי. על פי הסכם בין ספק החשמל לצרכנים, כאשר צריכת האנרגיה של הצרכנים נעשית בזרם השווה בעוצמת הזרם הרשומה באיור, על המתח שבין הדקי הצרכנים בנקודה D להיות בגודל של $400 V$ לכל הפחות.

הבהרה רשמית (מה"ט, יום הבחינה 11.05.2026): נמחקה המילה "נחושת" בשורה השלישית — כל הכבלים בקטעים BC ו-CD עשויים חמרן (עקבי עם ההתנגדות הסגולית הנתונה $1/34 Ω m m^{2} / m$ ).

סעיף א

חשבו את מתח שבין הדקי צד המתח הנמוך של שנאי החלוקה, כדי לעמוד בתנאי ההסכם.

סעיף ב

על איזה דרגת מתח יש להציב את בורר המתח ידני שבשנאי חלוקה? המתח בנקודה A שווה $22.32 k V$ .

סעיף ג

איך משפיע עליית מתח ב- $2.5%$ על הפסדי הספק במוליכים? נמקו תשובתכם באמצעות חישוב או ביטוי מתמטי?
