באיור לשאלה נתונה רשת תלת מופעית $0.4$ kV/ $50$ Hz המוזנת ממקור ממתח גבוה בעל הספק קצר הספק $400$ MVA, מפסק $A$ הזרם פתוח (במצב מופסק). מתרחש קצר תלת מופעי מתכתי בנקודה $K$ , ברגע שגל המתח במופע $R$ עובר דרך "אפס". מקדם ה"הלם" המרבי של זרם הקצר בנקודה $K$ הוא $1.4$ .

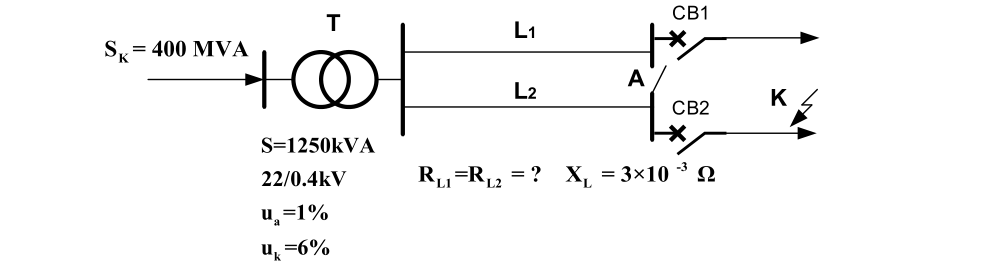

נתוני השנאי והקווים ( $L_{1}$ זהה ל- $L_{2}$ ) רשומים באיור.

סעיף א

חשבו את ההתנגדות $R_{L 1} = R_{L 2}$ של הקווים $L_{1}$ ו- $L_{2}$ .

סעיף ב

חשבו את זרם ההלם בנקודה $K$ כאשר המפסק $A$ סגור.

סעיף ג

חשבו את זרם קצר במפסק $A$ בזמן הקצר לפי סעיף ״ב״ וקבעו את כושר ניתוק של המפסקים $A$ , $C B_{1}$ , $C B_{2}$ .

סעיף ד

מהו גודל זרם הקצר במופע $R$ ברגע $0.007$ שניות מהתחלת הקצר?
