כל סעיף 4 נקודות.

מהו ההבדל העיקרי בין מפסק זרם במתח גבוה לבין מנתק עומס במתח גבוה?

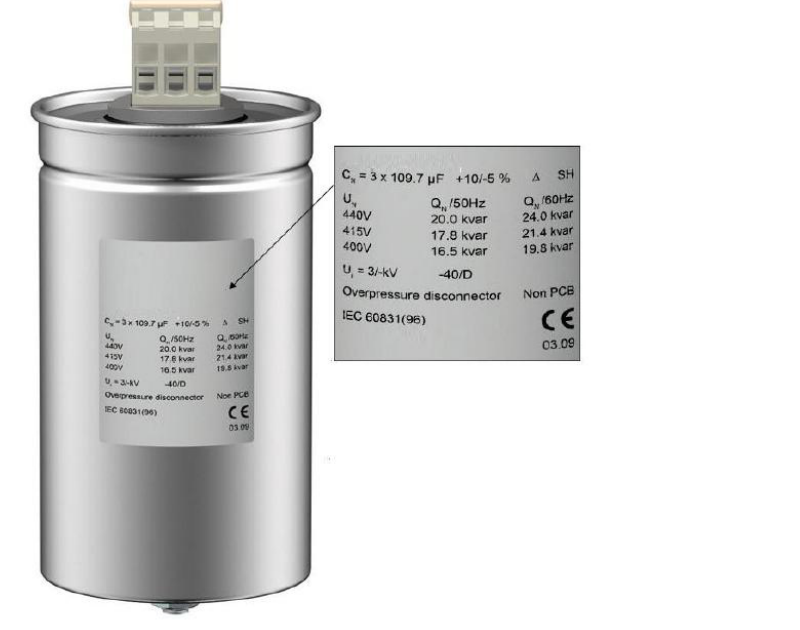

נתון לוח חשמל 400V/50Hz. בתמונה מתואר קבל אותו נדרש לחבר ללוח החשמל באמצעות מגען (קונטקטור). נתוני הקבל הם אלו המופיעים בתמונה.

מה ערכו של זרם העבודה המזערי הנדרש מהמגען המזין את סוללת הקבלים במקרה זה?

במפעל קיים הוזמנה הגדלת חיבור מ-3X160A ל-3X250A. הגדלת החיבור נועדה על מנת לאפשר הזנה של מחסן חדש שהוקם בשטח המפעל. לוח החשמל של המחסן יזון מהלוח הראשי הקיים במפעל. חשמלאי שהכין את המתקן לבדיקה לצורך הגדלת החיבור, בדק את ערך התנגדות הבידוד בין מוליכי המעגלים לבין פס הארקה בלוח המחסן וקיבל תוצאה של $0.9M\Omega$.

האם תוצאת המדידה תואמת לדרישות תקנות החשמל?

איזו מהטענות הבאות אינה נכונה לגבי הארקת שיטה?

מהם גבולות המתח התקין ברשת מ"ג $22kV$?
