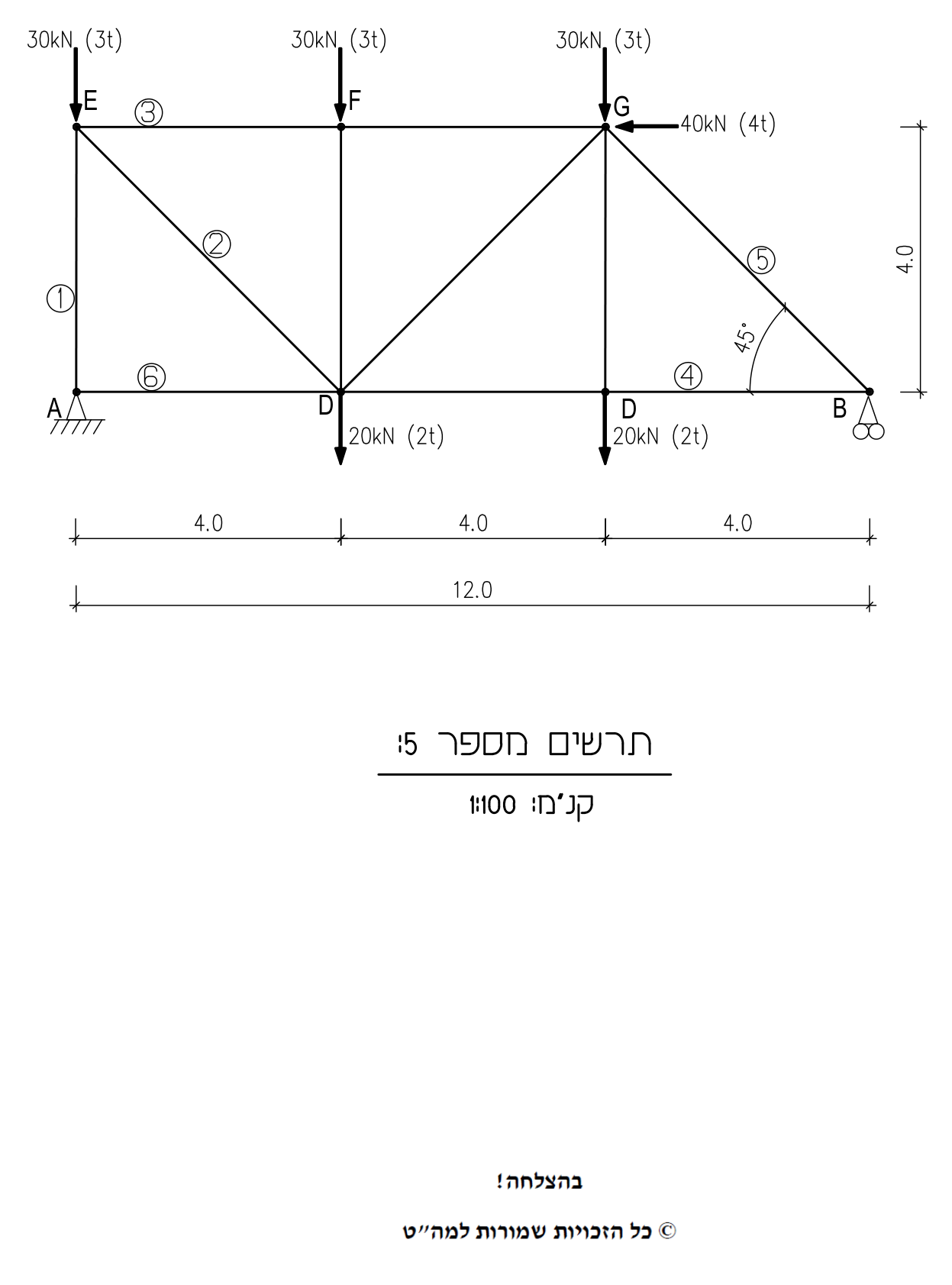

בתרשים מספר 5 מסורטט מסבך מישורי המוחזק בניצב למישורו (המידות הן במטרים).
בתרשים מספר 5 מסורטט מסבך מישורי המוחזק בניצב למישורו (המידות הן במטרים).
מוטות המסבך עשויים מצינורות Ø 4" (t=2.2).
A=7.75 cm2
ix=3.96 cm
המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 140 MPa (1400 kg/cm2).
חובה לציין את היחידות של כל חישוב. אי ציון היחידות יוריד נקודות.
סעיף א
חשבו את התגובות בסמכים.
סעיף ב
חשבו את הכוחות במוטות 1,2,3,4,5,6.
עליכם לרשום את התשובות בטבלה, ולציין אם המוט מתוח או לחוץ.
סעיף ג
בהנחה שהכוח במוט מספר 6 הוא כוח לחיצה וגודלו הוא: P6=-40 kN (-4 t).
חשבו את המאמץ הקיים במוט וכתבו אם הוא עונה על דרישת המאמץ המותר.
