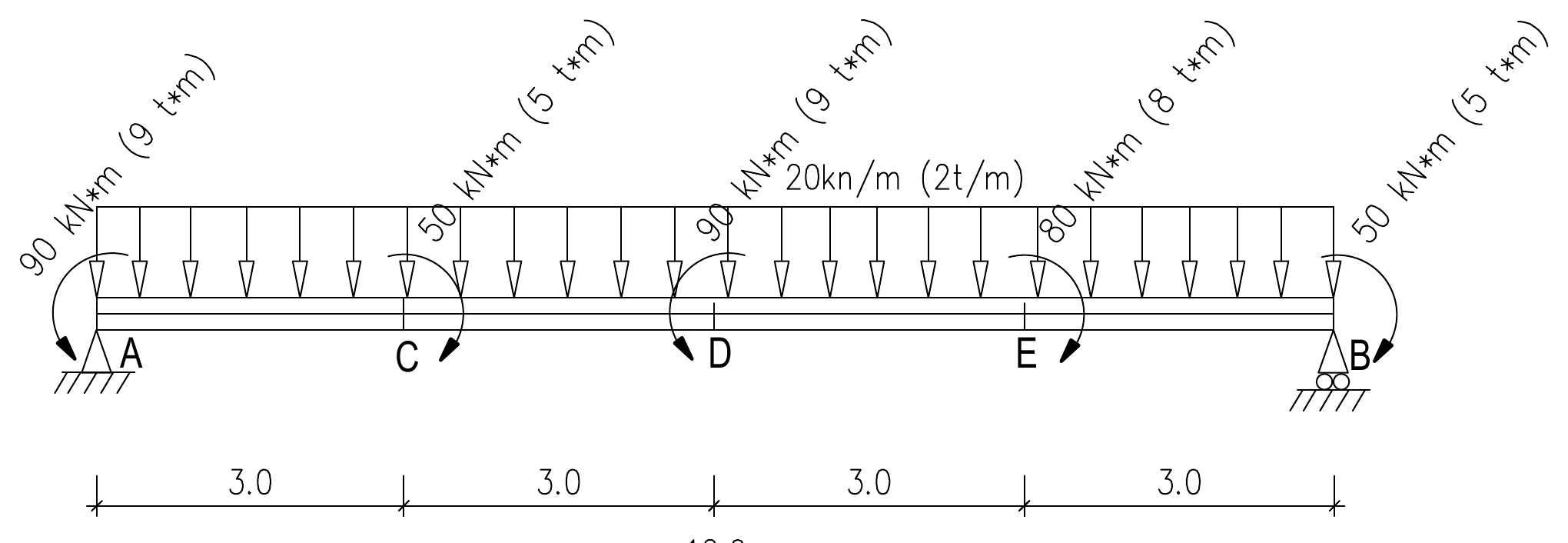

בתרשים מספר 1 נתונה קורת פלדה המועמסת בעומס מפורס ובמומנטים מרוכזים בנקודות A, C, D, E, B (המידות בתרשים הן במטרים).
בתרשים מספר 1 נתונה קורת פלדה המועמסת בעומס מפורס ובמומנטים מרוכזים בנקודות A, C, D, E, B (המידות בתרשים הן במטרים).
בתרשים מספר 11 נתון חתך הקורה (המידות בתרשים הן במילימטרים).
המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 160 MPa (1600 kg/cm²).
חובה לציין את היחידות של כל חישוב!!! אי ציון היחידות יוריד נקודות!!!
חשבו את התגובות בסמכים A, B.
חשבו וסרטטו את מהלך כוחות הגזירה לאורך הקורה.
חשבו וסרטטו את מהלך המומנטים לאורך הקורה.
נתון שהמומנט המקסימלי בקורה הוא מומנט חיובי וגודלו M=300 kNm (30 tm). עבור מומנט זה, חשבו את מומנט ההתנגדות Wx הדרוש כך שהחתך יענה על דרישת החוזק המותר. על פי ה-Wx שחישבתם: חשבו את H — גובה הקורה.
עבור המומנט הנתון בסעיף ד' ועבור החתך המופיע בתרשים מספר 11, ובהנחה שגובה הקורה הוא 400 מ"מ: חשבו את מאמץ הכפיפה בקורה וסרטטו את פילוג המאמצים (הקפידו לסמן איפה הלחיצה ואיפה המתיחה).
