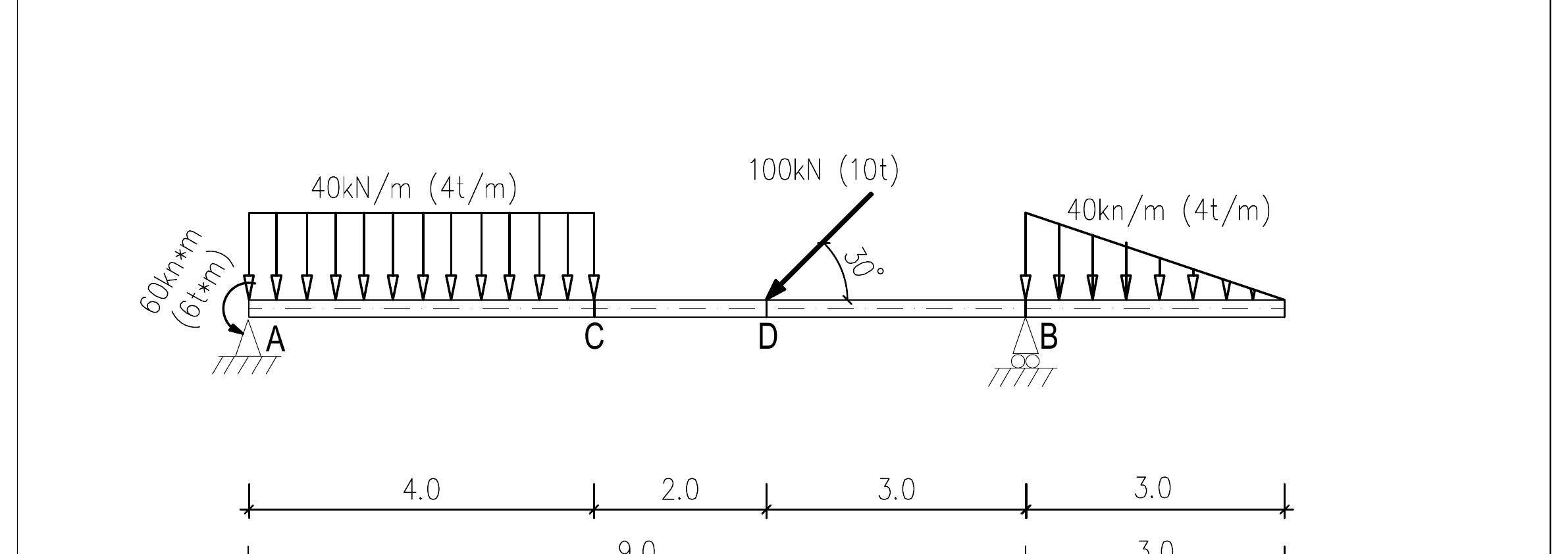

בתרשים מספר 2 מסורטטת קורת פלדה (המידות בתרשים הן במטרים).
בתרשים מספר 2 מסורטטת קורת פלדה (המידות בתרשים הן במטרים).
הקורה עשויה מפרופיל פלדה IPN 380.
המאמץ המותר בפלדה ללחיצה ולמתיחה הוא 160 MPa (1600 kg/cm²).
יש להתחשב בקריסה באלמנטים לחוצים ולהתחשב בגודל ix.
חובה לציין את היחידות של כל חישוב!!! אי ציון היחידות יוריד נקודות!!!
(3 נק') חשבו את התגובות בסמכים A, B. (5 נק') חשבו וסרטטו את מהלך הכוחות הציריים לאורך הקורה. (5 נק') חשבו וסרטטו את מהלך כוחות הגזירה לאורך הקורה. (5 נק') חשבו וסרטטו את מהלך המומנטים לאורך הקורה.
נתון שהמומנט החיובי המקסימלי בקורה הוא: M=180 kNm (18 tm). עבור המומנט הנתון: חשבו את מאמץ הכפיפה המקסימלי בסיב העליון ובסיב התחתון של הפרופיל. סרטטו את פרוס מאמצי הכפיפה בנקודת המומנט הנתון. חשבו את המאמץ הצירי וסרטטו את פרוס המאמצים הציריים בנקודת המומנט הנתון (יש להתחשב באורך קריסה של 6.0 מטר).
עבור המומנט הנתון: חשבו את המאמצים המשולבים של מאמצי כפיפה ומאמצים ציריים. סרטטו את פרוס המאמצים המשולבים.
