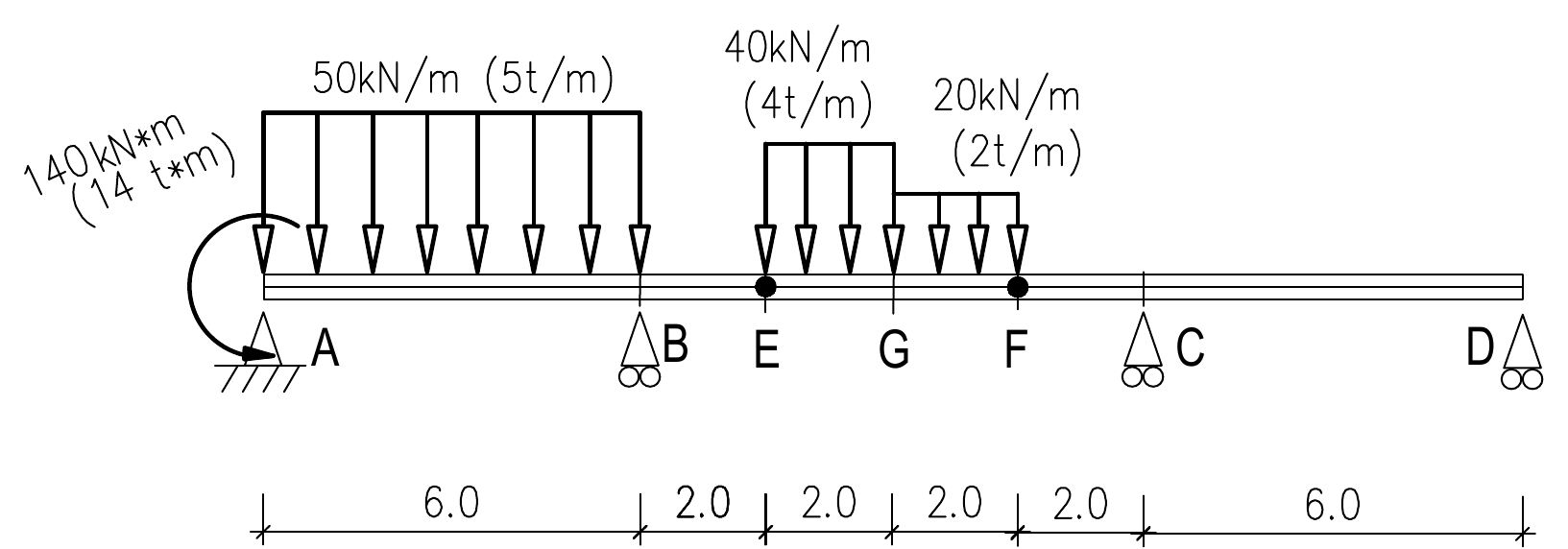

בתרשים מספר 4 מסורטטת קורת פלדה המועמסת כמתואר בתרשים (המידות הן במטרים).
בתרשים מספר 4 מסורטטת קורת פלדה המועמסת כמתואר בתרשים (המידות הן במטרים).
בנקודות E, F יש פרק.
בתרשים מספר 44 מסורטט חתך בקורה (המידות בתרשים הן במילימטרים).
המאמץ המותר בפלדה ללחיצה ולמתיחה הוא 160 MPa (1600 kg/cm²).
חובה לציין את היחידות של כל חישוב!!! אי ציון היחידות יוריד נקודות!!!
חשבו את התגובות בפרקים E, F. חשבו את התגובות בסמכים A, B, C, D.
חשבו וסרטטו את מהלך הגזירה לאורך הקורה.
חשבו וסרטטו את מהלך המומנטים לאורך הקורה.
נתון שהמומנט השלילי המקסימלי בקורה הוא: M=140 kNm (14 tm). חשבו את מומנט ההתנגדות Wx של החתך המופיע בתרשים מספר 44. חשבו את מאמצי הכפיפה בחתך הנתון. סרטטו את פירוס מאמצי הכפיפה.
עבור החתך הנתון בתרשים מספר 44: חשבו את המומנט החיובי המקסימלי שהחתך יכול לקבל. סרטטו את פירוס המאמצים עבור מומנט חיובי זה.
