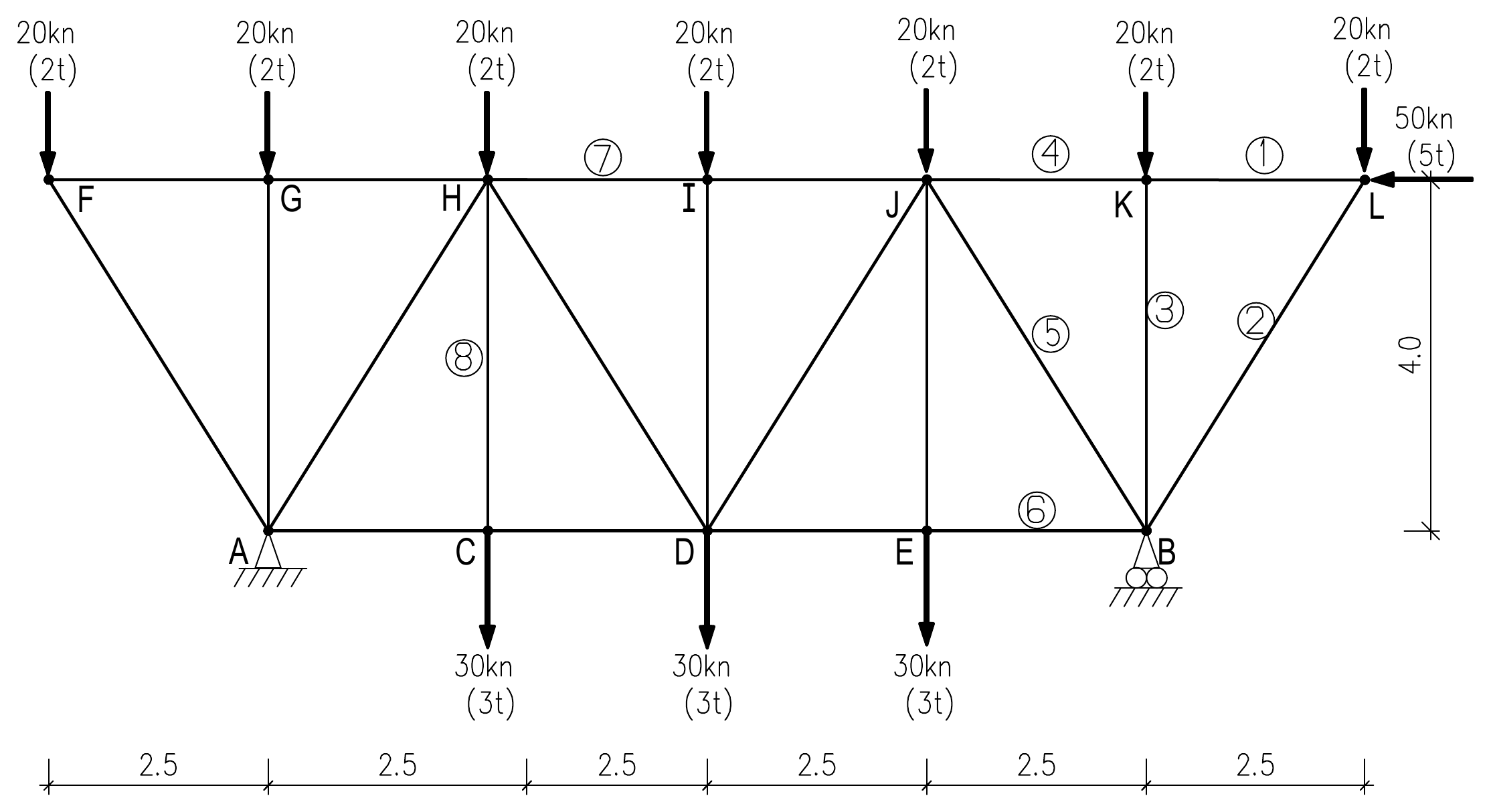

בתרשים מספר 5 מסורטט מסבך מישורי המוחזק בניצב למישורו.
בתרשים מספר 5 מסורטט מסבך מישורי המוחזק בניצב למישורו.
מוטות המסבך עשויים מפרופילים RHS 60/60 (t=3.2) (סוג הפלדה הוא ST 37).
המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 160 MPa (1600 kg/cm²).
יש להתחשב בקריסה באלמנטים לחוצים.
חובה לציין את היחידות של כל חישוב!!! אי ציון היחידות יוריד נקודות!!!
סעיף א
חשבו את התגובות בסמכים.
סעיף ב
חשבו את הכוחות במוטות 1, 2, 3, 4, 5, 6, 7. עליכם לרשום את התשובות בטבלה, ולציין אם המוט מתוח או לחוץ.
סעיף ג
נתון שהכוח במוט מספר 8 הוא כוח מתיחה וגודלו הוא: P8=30 kN (3 t). חשבו את המאמץ הקיים במוט.
סעיף ד
בהנחה שהכוח במוט מספר 1 הוא כוח לחיצה וגודלו הוא: P1=-40 kN (-4 t). חשבו את המאמץ הקיים במוט.
