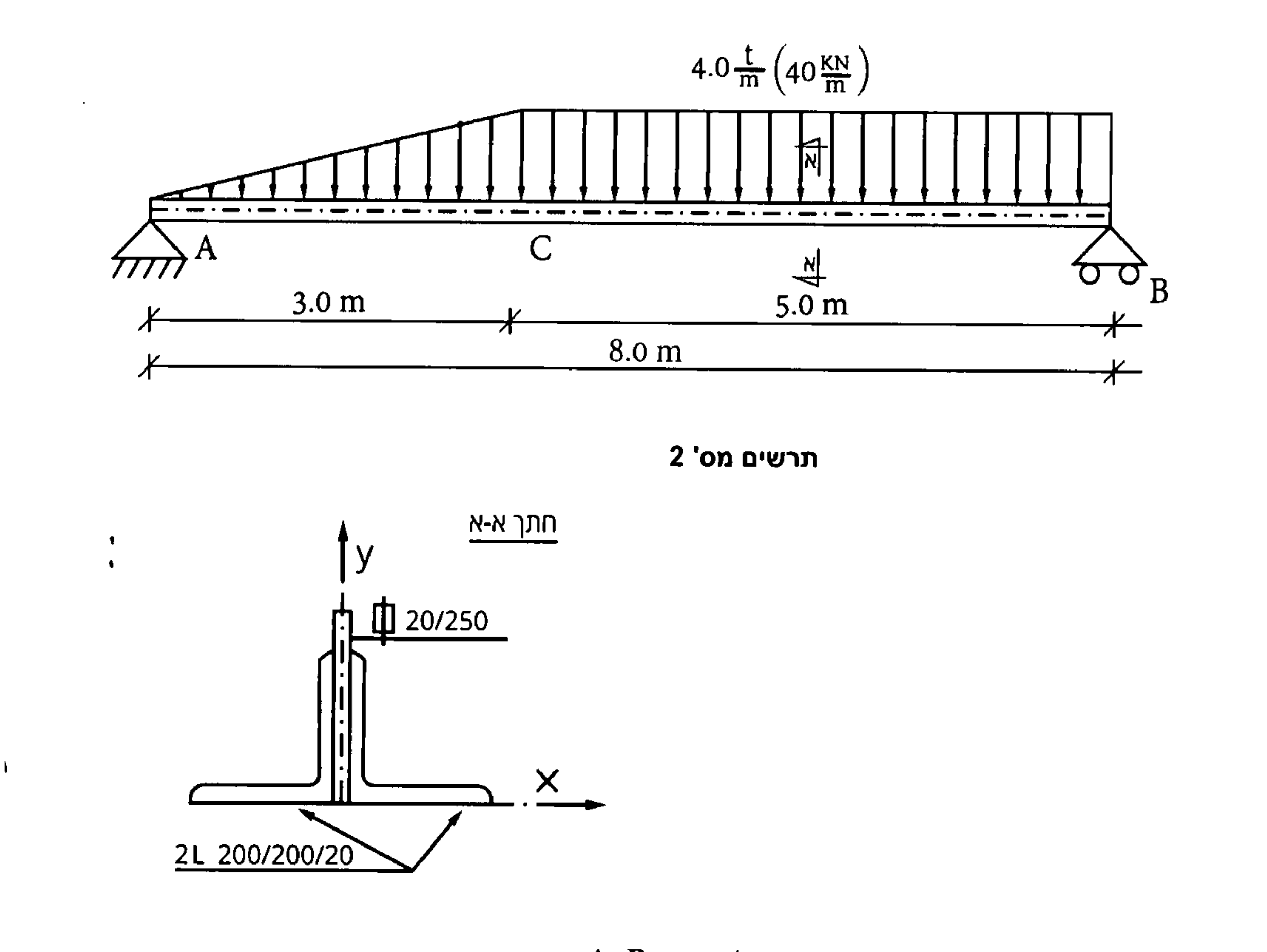

בתרשים מס' 2 משורטטת קורה הנשענת על סמכים A, B.

כמו-כן, משורטט חתך א-א המתאר את חתך הקורה.

המאמץ המותר בפלדה = 1,600 kg/cm² (160 mpa)

---

נתוני התרשים

הקורה (תרשים מס' 2)

• קורה פשוטה ישרה, מפתח 8.0 מ'. ציר $x$ נמדד מ-A ימינה.
• A — $x=0.00$ מ': סמך מפרקי (פין), מסומן במשולש מקווקו. שתי תגובות — אנכית ואופקית.
• B — $x=8.00$ מ': סמך נייד (גלגלת), מסומן במשולש על גלגלים. תגובה אנכית בלבד.
• C — $x=3.00$ מ': נקודת ציון על הקורה, שבה משתנה אופי העומס. מידות התרשים: A→C = 3.0 מ' · C→B = 5.0 מ' · A→B = 8.0 מ'.
• אין זיזים, אין כוחות מרוכזים ואין מומנטים מרוכזים.

העומס — עומס מפורס אחד רציף, כלפי מטה לכל אורך הקורה:

סך העומס האנכי: 26.0 ט' (260 ק"נ). אין עומס אופקי כלשהו.

חתך א-א (חתך הקורה)

החתך מורכב משני סוגי רכיבים בלבד, כמסומן בתרשים: פלטה 20/250 (מ"מ) ו-2L 200/200/20 (שני זוויתנים שווי-שוקיים).

• הפלטה עומדת אנכית, עובי 20 מ"מ ברוחב וגובה 250 מ"מ, לכל גובה החתך, ותחתיתה מיושרת עם תחתית החתך. הגובה הכולל של החתך: $H=250$ מ"מ $=25$ ס"מ.
• שני הזוויתנים מונחים גב אל גב, אחד על כל פן של הפלטה: השוק האנכית של כל זוויתן צמודה לפן הפלטה ועולה כלפי מעלה, והשוק האופקית שוכבת בתחתית החתך ופונה החוצה. נוצר חתך בצורת T הפוך — אוגן רחב בתחתית ולשון פלטה דקה מעליו.
• רוחב האוגן הכולל: $200+20+200=420$ מ"מ.
• הצירים כמסומן בתרשים: ציר $y$ הוא קו האמצע האנכי של הפלטה; ציר $x$ מונח על הסיב התחתון של החתך. לכן $X_c$ נמדד מקו האמצע ו-$Y_c$ נמדד מהסיב התחתון.

נתוני זוויתן L 200/200/20 מהטבלה:

$e$ הוא המרחק ממרכז הכובד של הזוויתן אל גב השוק.

יחידות

השאלון מתיר לעבוד בכל אחת משתי מערכות היחידות אך אוסר לערבב ביניהן: 1 ט' = 10 ק"נ · 1 ט·מ' = 10 ק"נ·מ' · 1 ק"נ = 100 ק"ג.
