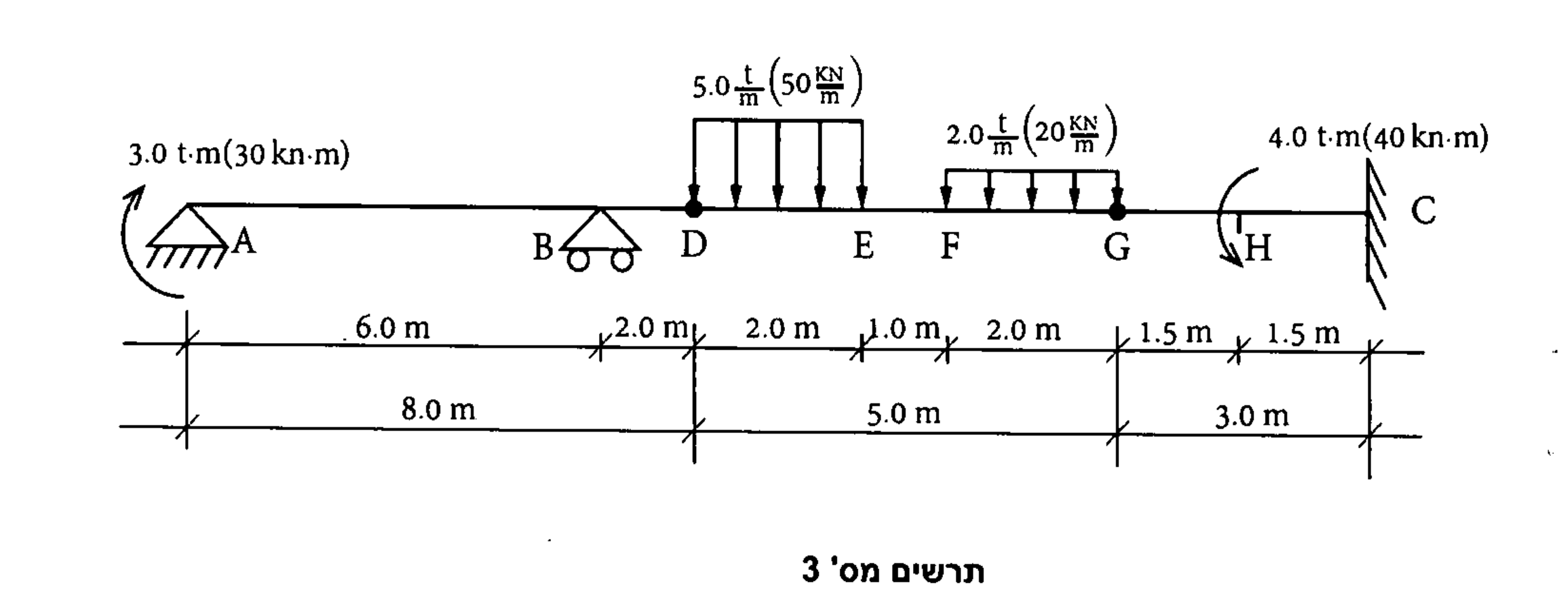

קורת פלדה נשענת על סמכים A, B, C ועמוסה לפי תרשים מספר 3.

בנקודות D, G יש פרקים.

המאמץ המותר בפלדה = 1,600 kg/cm² (160 mpa)

נתוני התרשים

הקורה ישרה ואופקית, אורכה הכולל 16.0 מ'. כל המרחקים נמדדים מקצה הקורה השמאלי, נקודה A.

• A — מרחק 0.0 מ' — סמך מפרקי (פין), בקצה השמאלי של הקורה.
• B — מרחק 6.0 מ' — סמך נייד (גלגלת).
• D — מרחק 8.0 מ' — פרק, וגם תחילת העומס המפורס 5.0 ט'/מ'.
• E — מרחק 10.0 מ' — סוף העומס המפורס 5.0 ט'/מ'.
• F — מרחק 11.0 מ' — תחילת העומס המפורס 2.0 ט'/מ'.
• G — מרחק 13.0 מ' — פרק, וגם סוף העומס המפורס 2.0 ט'/מ'.
• H — מרחק 14.5 מ' — נקודת הפעלת המומנט המרוכז 4.0 ט'מ.
• C — מרחק 16.0 מ' — סמך קשיח (קיבוע בקיר), בקצה הימני של הקורה.

שרשראות המידות המודפסות בתרשים: 6.0 | 2.0 | 2.0 | 1.0 | 2.0 | 1.5 | 1.5 מ', ובשרשרת השנייה 8.0 | 5.0 | 3.0 מ'.

העומסים:

• ב-A מומנט מרוכז 3.0 ט'מ (30 קנ"מ), בכיוון השעון.
• בקטע D–E (מ-8.0 מ' עד 10.0 מ') עומס מפורס אחיד 5.0 ט'/מ' (50 קנ"נ/מ') כלפי מטה; שקולו 10.0 ט' (100 קנ"נ) במרחק 9.0 מ' מ-A.
• בקטע F–G (מ-11.0 מ' עד 13.0 מ') עומס מפורס אחיד 2.0 ט'/מ' (20 קנ"נ/מ') כלפי מטה; שקולו 4.0 ט' (40 קנ"נ) במרחק 12.0 מ' מ-A.
• ב-H מומנט מרוכז 4.0 ט'מ (40 קנ"מ), נגד כיוון השעון.

על הקורה לא פועל שום עומס אופקי.

חובה לציין את היחידות של כל חישוב!!! אי-ציון היחידות יוריד נקודות.
