בתרשים מספר 3 מסורטטת קורת פלדה המועמסת כמוצג בתרשים (המידות הן במטרים).
בתרשים מספר 3 מסורטטת קורת פלדה המועמסת כמוצג בתרשים (המידות הן במטרים).
בתרשים מספר 33 ובתרשים מספר 333 מופיעים חתכים בקורה (הנתונים בתרשים הם במ"מ).
בנקודות E, F יש פרק.
בנקודות G, H יש מומנט מרוכז.
המאמץ המותר בפלדה ללחיצה ולמתיחה הוא 1600 ק"ג לסמ"ר (160 מגפ"ס).
חובה לציין את היחידות של כל חישוב!!! אי ציון היחידות יוריד נקודות!!!
תרשים מספר 3 — תיאור מילולי של הקורה: קורת גֶרְבֶּר ישרה שאורכה הכולל 20.0 מ'. הנקודות, משמאל לימין, עם המרחקים ביניהן: H ב-0.0 מ' (קצה חופשי) — 2.0 — A ב-2.0 מ' (סמך מפרקי) — 5.0 — B ב-7.0 מ' (סמך מפרקי) — 2.0 — E ב-9.0 מ' (פרק) — 1.0 — G ב-10.0 מ' — 1.0 — F ב-11.0 מ' (פרק) — 2.0 — C ב-13.0 מ' (סמך מפרקי) — 5.0 — D ב-18.0 מ' (סמך גלילי) — 2.0 — I ב-20.0 מ' (קצה חופשי). עומסים מפורסים: 40 ק"נ/מ' (4 ט'/מ') על H–A; 30 ק"נ/מ' (3 ט'/מ') על A–B; 40 ק"נ/מ' (4 ט'/מ') על B–E; אין עומס מפורס על הקטע E–F; 40 ק"נ/מ' (4 ט'/מ') על F–C; 30 ק"נ/מ' (3 ט'/מ') על C–D; 40 ק"נ/מ' (4 ט'/מ') על D–I. מומנטים מרוכזים: 60 ק"נ·מ' (6 ט'·מ') נגד כיוון השעון בנקודה H; 100 ק"נ·מ' (10 ט'·מ') עם כיוון השעון בנקודה G.

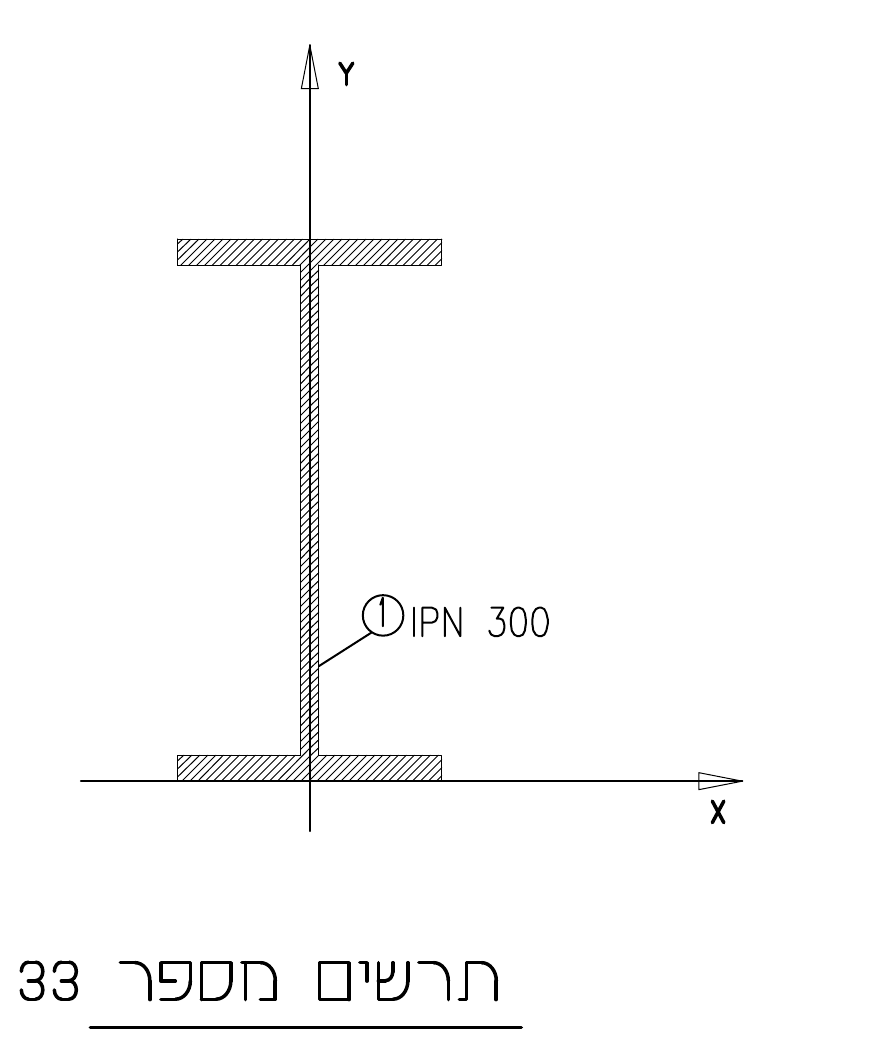

תרשים מספר 33: פרופיל בודד IPN 300.

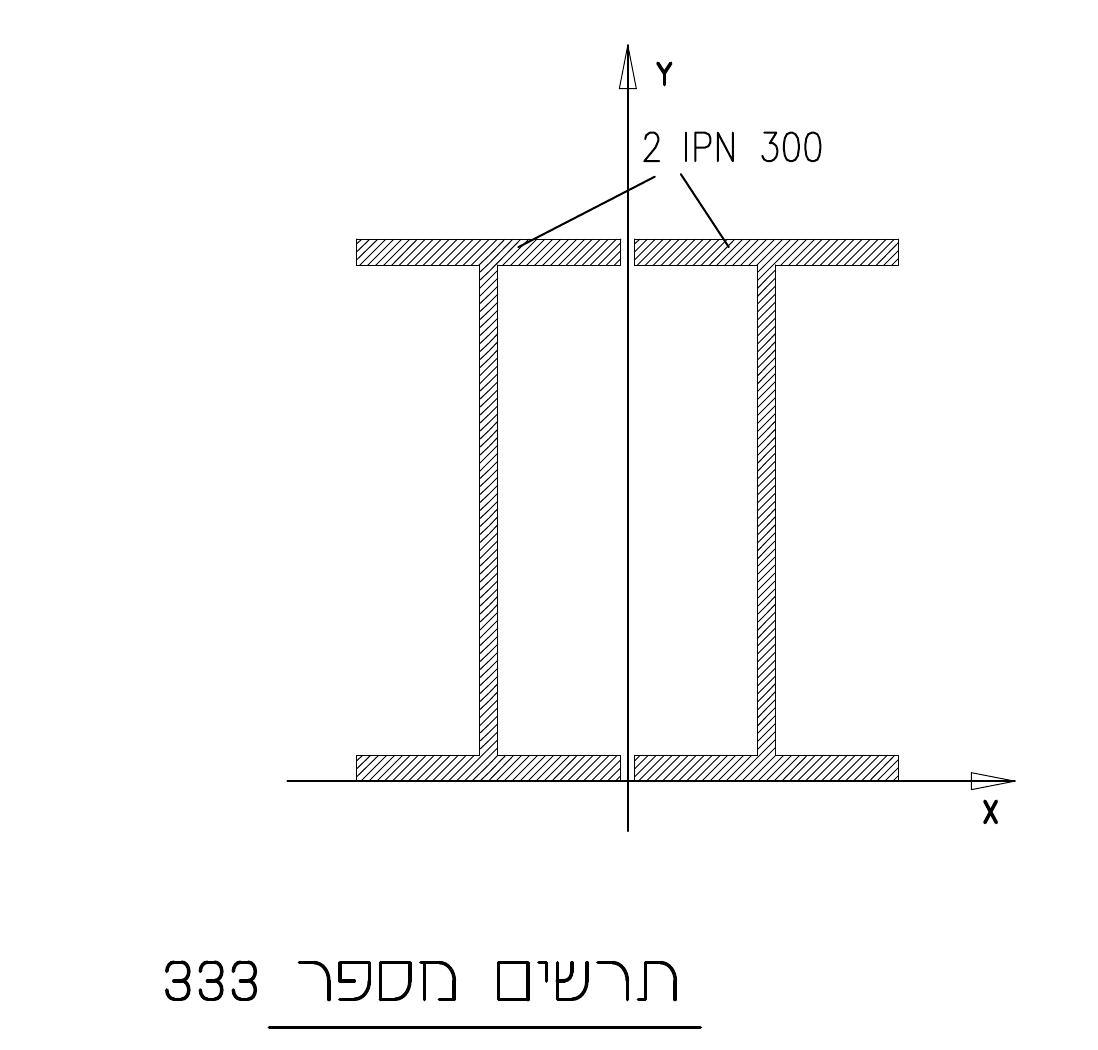

תרשים מספר 333: שני פרופילי IPN 300 צמודים זה לזה בצדם (אין רווח בין שני הפרופילים).
חשבו את התגובה בפרקים E, F. חשבו את התגובות בסמכים A, B, C, D.
חשבו וסרטטו את מהלך הגזירה לאורך הקורה.
חשבו וסרטטו את מהלך המומנטים לאורך הקורה.
נתון שהמומנט המקסימלי בשדה A-B הוא מומנט חיובי וגודלו הוא M = 51 kN·m (5.1 t·m). עבור פרופיל IPN300 (תרשים מספר 33): חשבו את מאמצי הכפיפה בחתך ובדקו אם הם עונים על דרישת המאמץ המותר. סרטטו את פרוס המאמצים.
נתון שהמומנט המקסימלי בנקודה C הוא מומנט שלילי וגודלו הוא M = 180 kN·m (18 t·m). עבור 2 IPN300 (אין רווח בין שני הפרופילים) (תרשים מספר 333): חשבו את מאמצי הכפיפה בחתך ובדקו אם הם עונים על דרישת המאמץ המותר. סרטטו את פרוס המאמצים.
