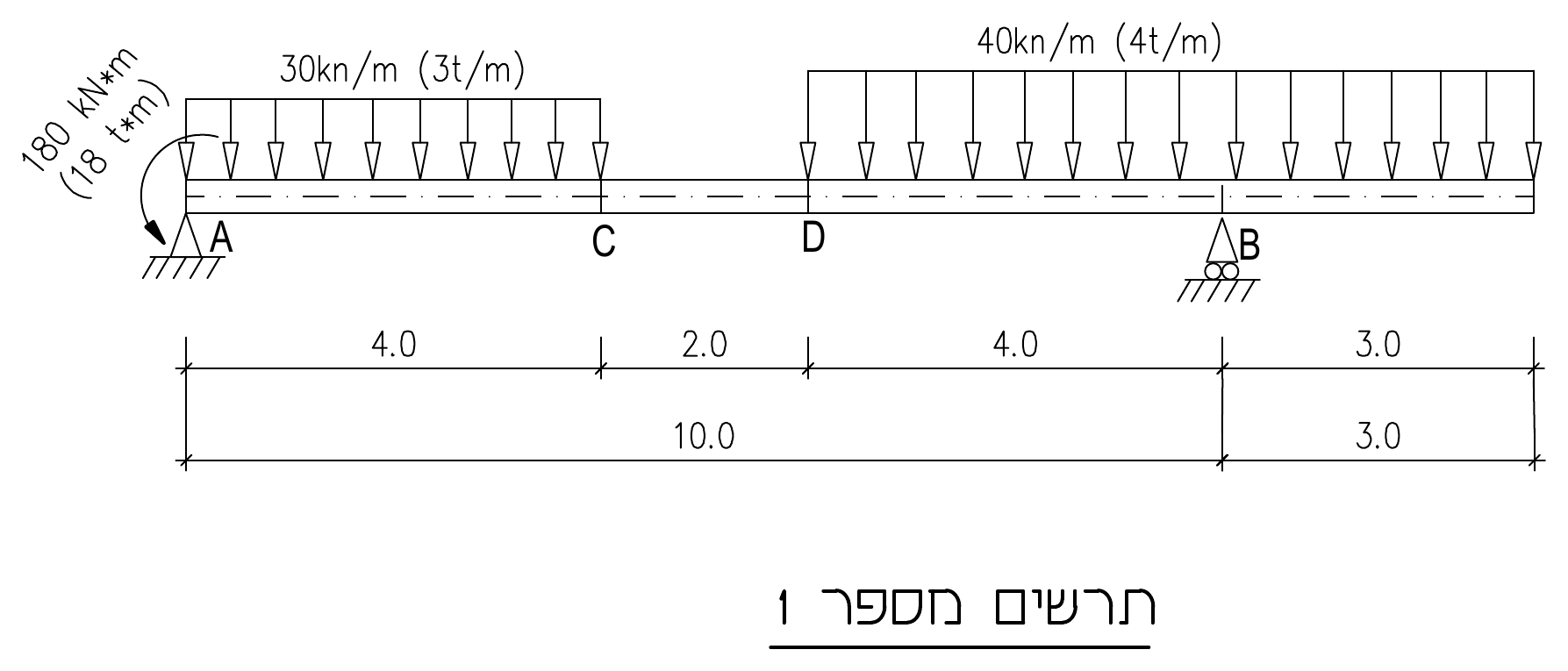

בתרשים מספר 1 נתונה קורת פלדה העשויה מפרופיל RHS 300/300 (t=10) (המידות בתרשים הן במטרים).
בתרשים מספר 1 נתונה קורת פלדה העשויה מפרופיל RHS 300/300 (t=10) (המידות בתרשים הן במטרים).
המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 160 MPa (1600 kg/cm²).
חובה לציין את היחידות של כל חישוב. אי ציון היחידות יוריד נקודות.
חשבו את התגובות בסמכים A, B.
חשבו וסרטטו את מהלך כוחות הגזירה לאורך הקורה.
חשבו וסרטטו את מהלך המומנטים לאורך הקורה.
נתון שהמומנט המקסימלי בשדה A-B הוא מומנט חיובי וגודלו M=110 kNm (11 tm). עבור הפרופיל הנתון: RHS 300/300 (T=10). חשבו את מאמצי הכפיפה עבור המומנט הנתון בסעיף זה וסרטטו את פילוג המאמצים (הקפידו לסמן איפה יש מתיחה ואיפה יש לחיצה).
נתון שהמומנט השלילי המקסימלי בקורה הוא: M=-180 kNm (-18 tm). עבור מומנט זה בחרו פרופיל RHS 300/300 (t=?). חשבו את מאמצי הכפיפה עבור הפרופיל שבחרתם וסרטטו את פילוג המאמצים.
