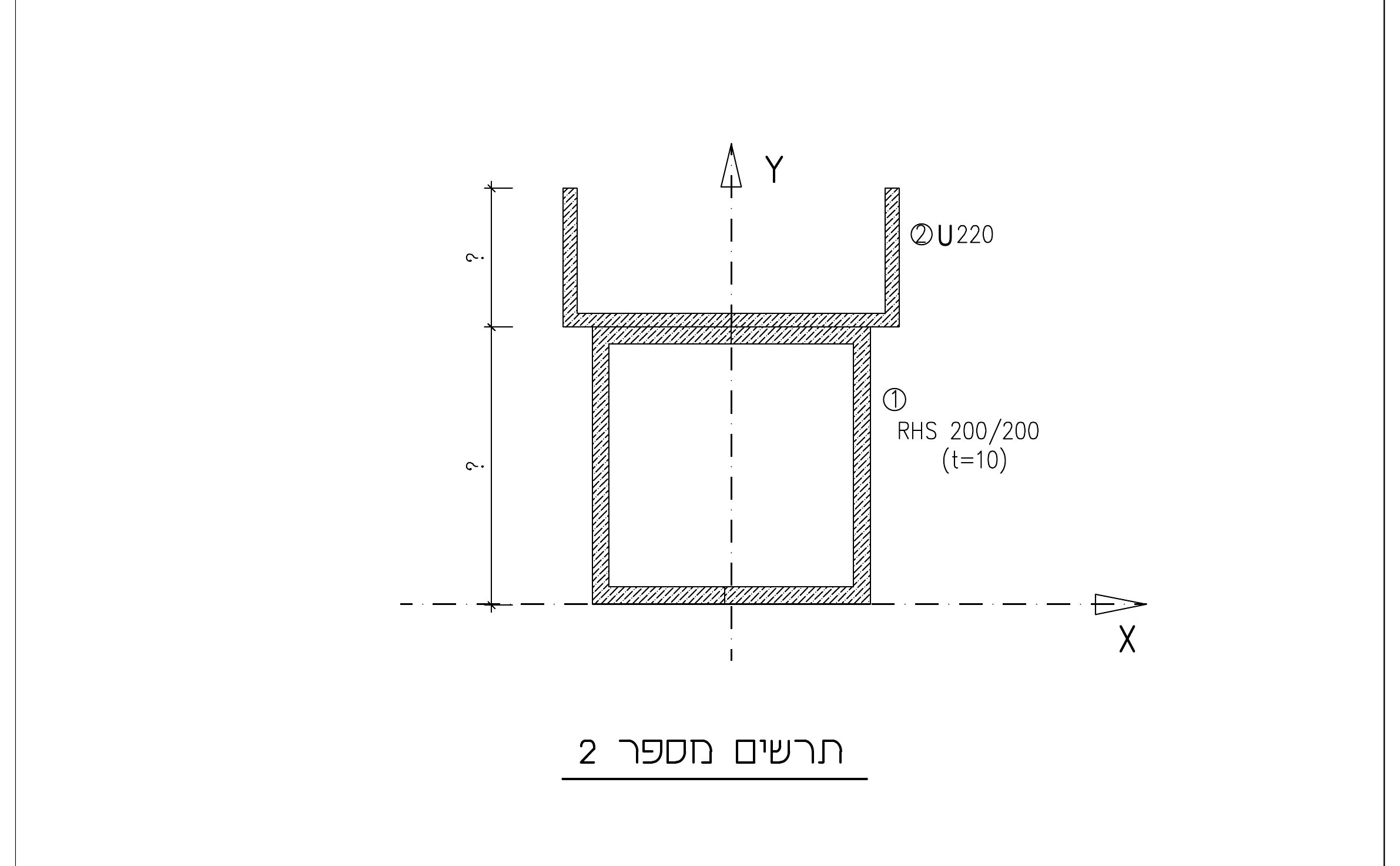

בתרשים מספר 2 מסורטט חתך של קורת פלדה המורכבת משני חלקים (המידות בתרשים הן במילימטרים).
בתרשים מספר 2 מסורטט חתך של קורת פלדה המורכבת משני חלקים (המידות בתרשים הן במילימטרים).

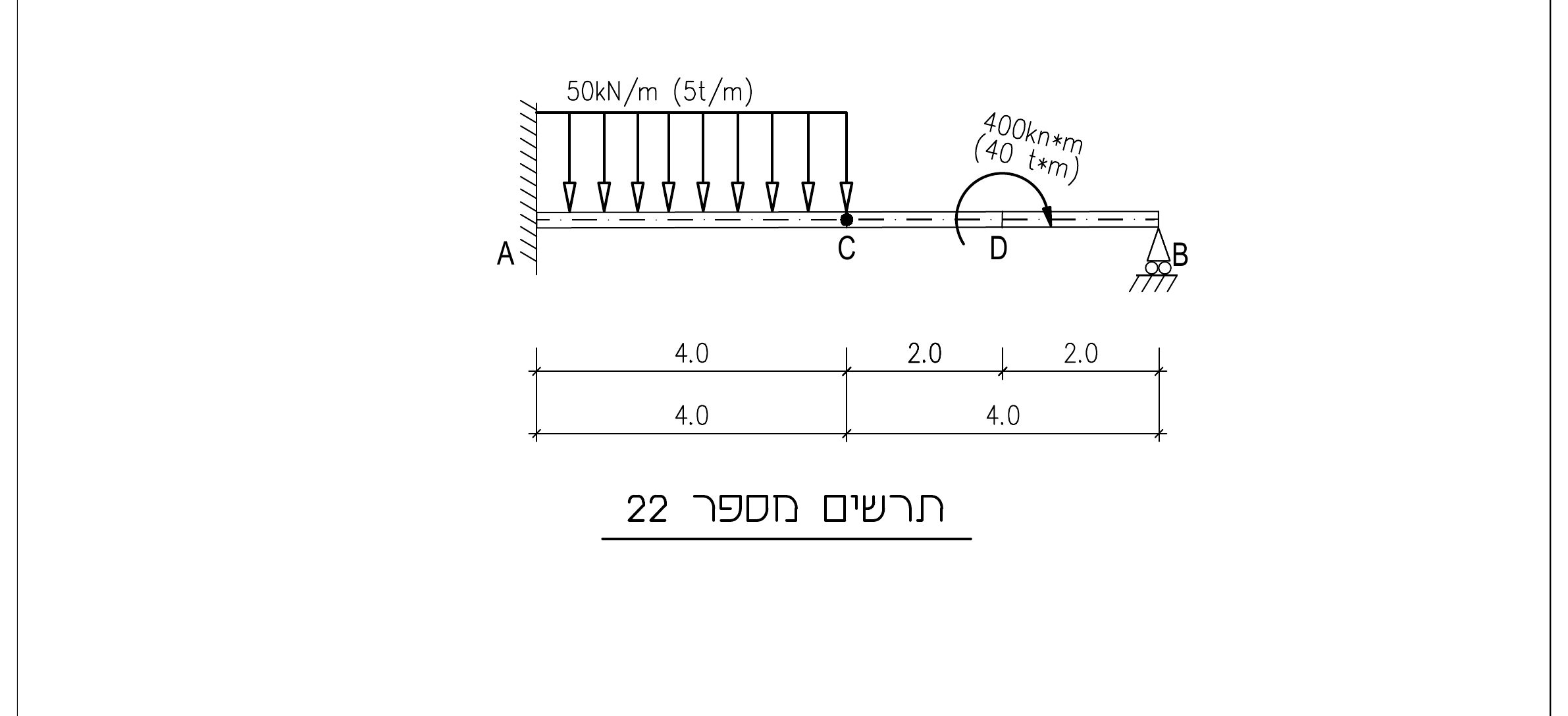

בתרשים מספר 22 מסורטטת קורה העמוסה כמתואר (המידות בתרשים הן במטרים).
בנקודה C יש פרק ובנקודה D יש מומנט מרוכז.
המאמץ המותר בפלדה ללחיצה ולמתיחה הוא 160 MPa (1600 kg/cm²).
חובה לציין את היחידות של כל חישוב. אי ציון היחידות יוריד נקודות.
סרטטו במחברתכם את החתך המופיע בתרשים מספר 2. חשבו את מרכז הכובד, X, Y של החתך בהתייחס למערכת הצירים המסומנת בתרשים. סמנו, על החתך המסורטט, את מרכז הכובד שחישבתם. סמנו את הערכים Yb, Yt בהתייחס למערכת הצירים המסומנת בתרשים.
עבור החתך המסורטט בתרשים מספר 2: חשבו את מומנט האינרציה Ix. חשבו את מומנטי ההתנגדות Wxt, Wxb. חשבו את מומנט האינרציה Iy.
עבור הקורה המסורטטת בתרשים מספר 22: חשבו את התגובות בסמכים A, B. חשבו וסרטטו את מהלכי כוחות הגזירה ואת מהלכי המומנטים לאורך הקורה.
עבור החתך הנתון בתרשים מספר 22: ועבור מומנט חיובי M=100kNm (10 tm). חשבו את מאמץ הכפיפה בסיב העליון ואת מאמץ הכפיפה בסיב התחתון. סרטטו את פרוס המאמצים (סמנו איפה יש לחיצה ואיפה יש מתיחה).
