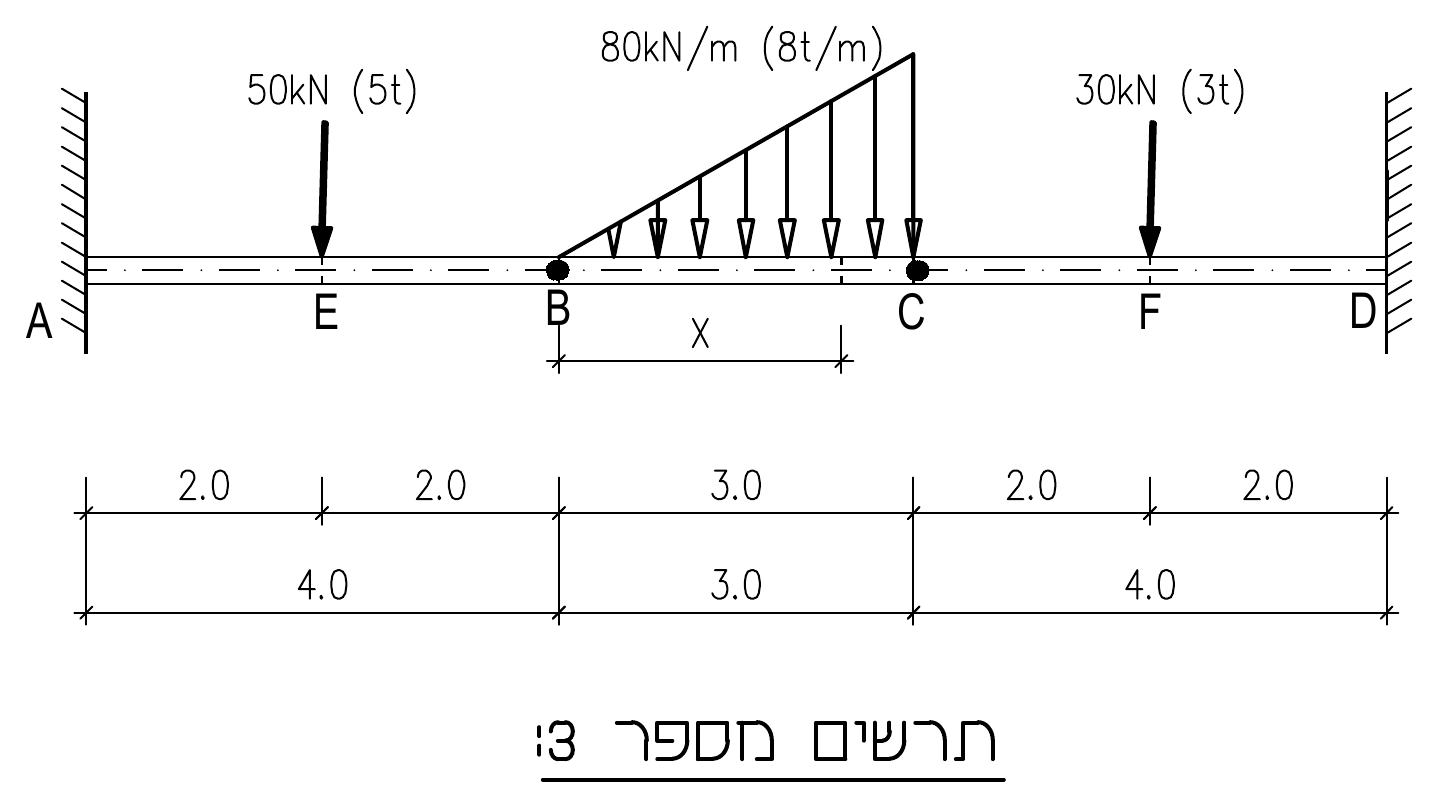

בתרשים מספר 3 מסורטטת קורת פלדה המועמסת כמתואר בתרשים (המידות הן במטרים).

חשבו את התגובות בפרקים B, C. חשבו את התגובות בסמכים D, A.

חשבו וסרטטו את מהלך הגזירה לאורך הקורה (יש לחשב את X המסומן בשדה B, C).

חשבו וסרטטו את מהלך המומנטים לאורך הקורה. (יש לחשב את X, נקודת האפס של הגזירה, המסומן בשדה B, C).

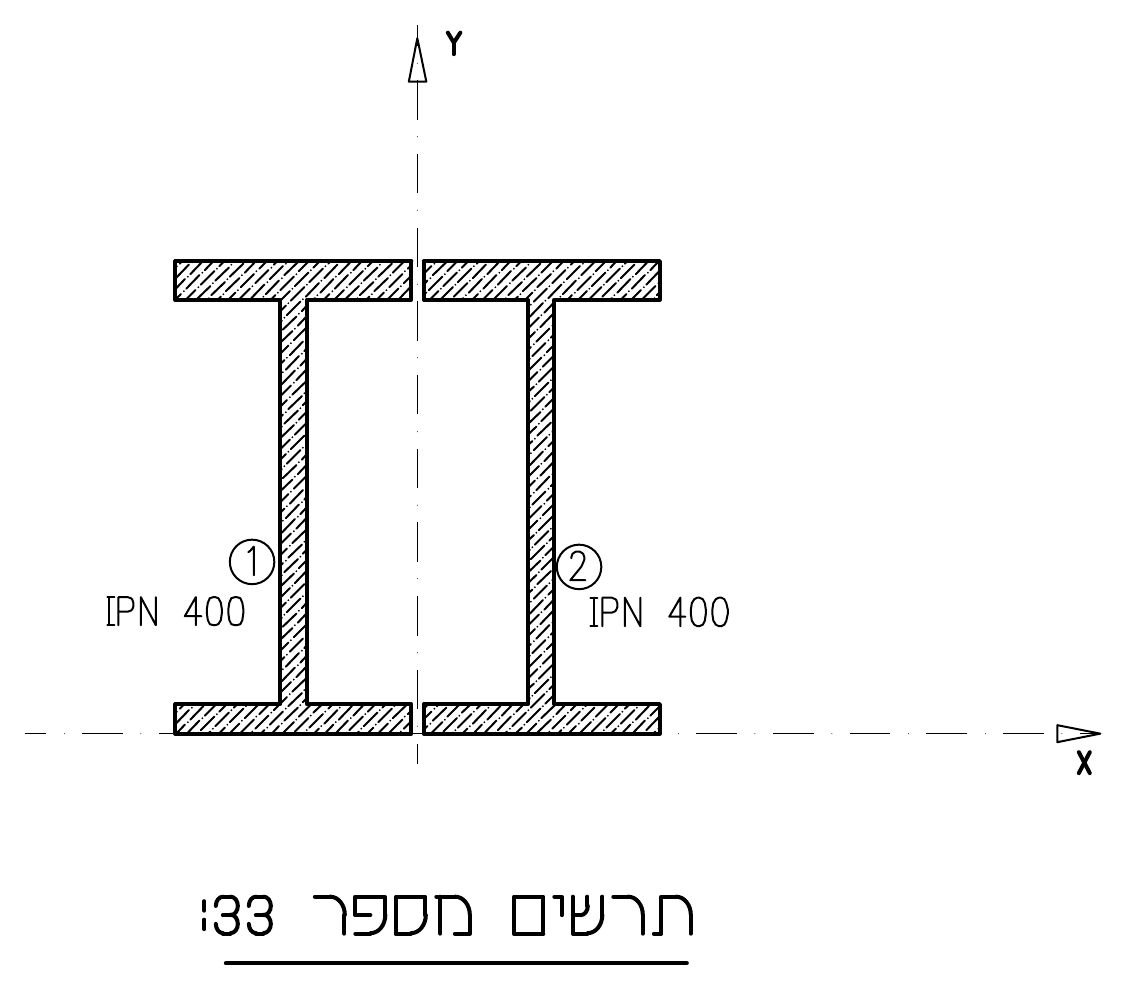

סרטטו במחברתכם את החתך המופיע בתרשים מספר 44. סמנו על החתך את מרכז הכובד. חשבו את מומנט האינרציה Ix. חשבו את מומנט ההתנגדות Wx.

נתון שהמומנט בנקודה A הוא מומנט שלילי וגודלו הוא: M=380 kNm (38 tm). עבור מומנט זה, ועבור מומנט ההתנגדות שחישבתם בסעיף ד', חשבו את מאמץ הכפיפה בסיב העליון ובסיב התחתון. סרטטו את פירוס המאמצים בחתך (סמנו איפה מאמצי הלחיצה ואיפה מאמצי המתיחה).
