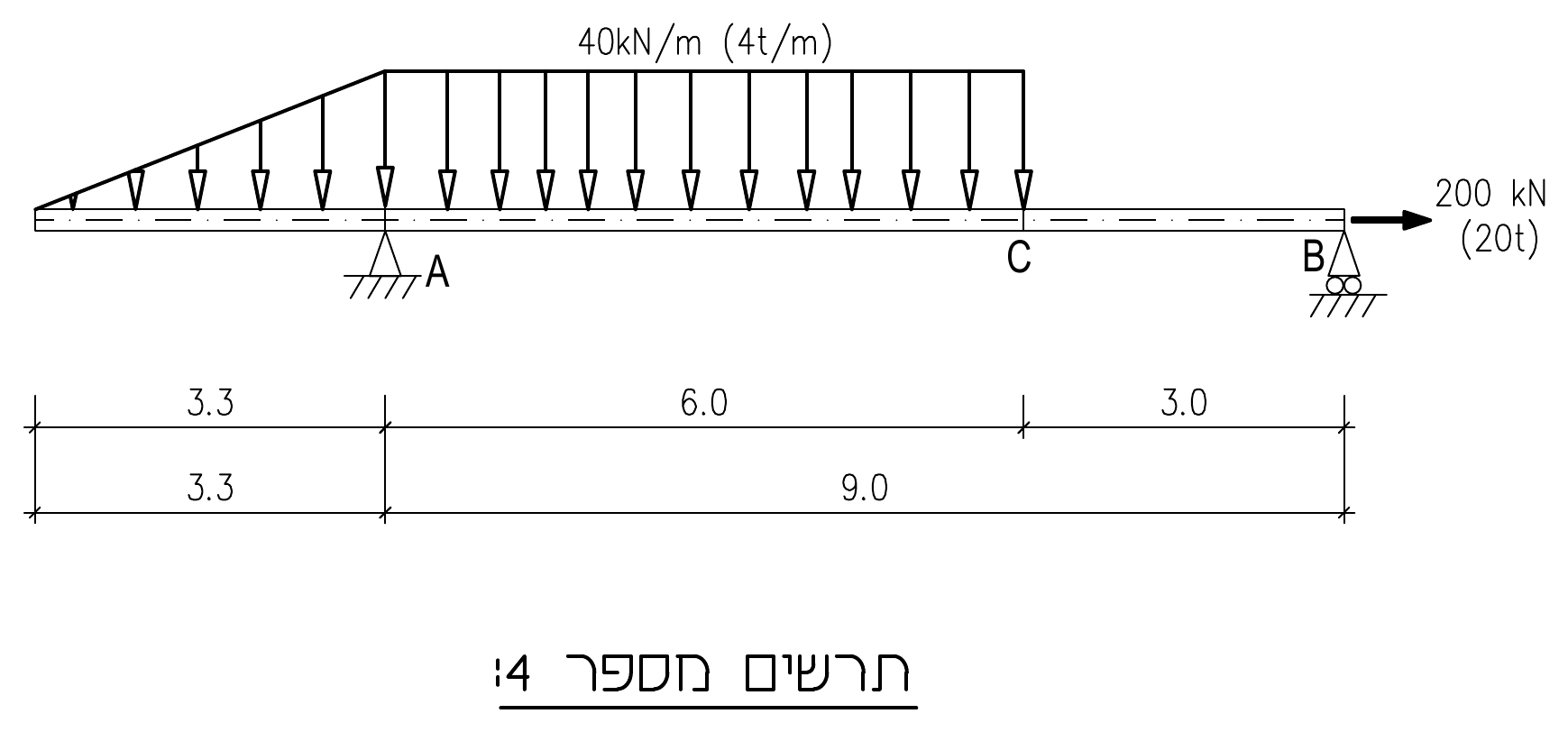

בתרשים מספר 4 מסורטטת קורת פלדה (המידות בתרשים הן במטרים).
בתרשים מספר 4 מסורטטת קורת פלדה (המידות בתרשים הן במטרים).

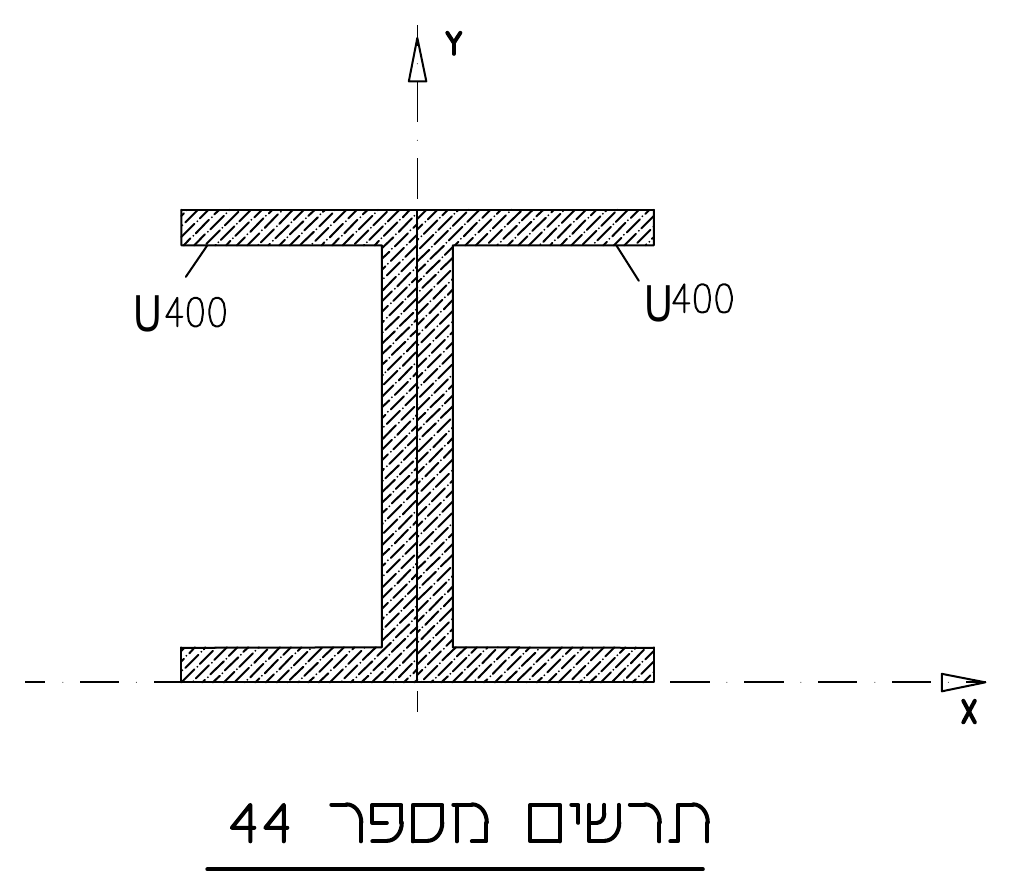

הקורה עשויה משני פרופילי פלדה U400 כמופיע בתרשים מספר 44.
בנקודה B פועל כוח בודד.
המאמץ המותר בפלדה ללחיצה ולמתיחה הוא 160 MPa (1600 kg/cm²).
יש להתחשב בקריסה באלמנטים לחוצים.
חובה לציין את היחידות של כל חישוב. אי ציון היחידות יוריד נקודות.
חשבו את התגובות בסמכים A, B.
חשבו וסרטטו את המהלך הצירי לאורך הקורה.
חשבו וסרטטו את מהלך הגזירה לאורך הקורה.
חשבו וסרטטו את מהלך המומנטים.
עבור חתך הקורה המסורטט בתרשים מספר 44: סרטט את חתך הקורה וסמן את מרכז הכובד. חשבו את Ix, Wx.
עבור החתך המסורטט בתרשים מספר 44: נתון שהמומנט המקסימלי בקטע A-C הוא מומנט חיובי וגודלו: M=300 Knm (30 tm). חשבו את המאמץ הצירי וציינו אם המאמץ הוא מאמץ מתיחה או לחיצה. חשבו את מאמץ הכפיפה. חשבו את המאמצים המשולבים בסיבים העליונים ובסיבים התחתונים של הקורה. סרטטו את פירוס המאמצים של מאמצי הכפיפה, המאמצים הציריים והמאמצים המשולבים.
