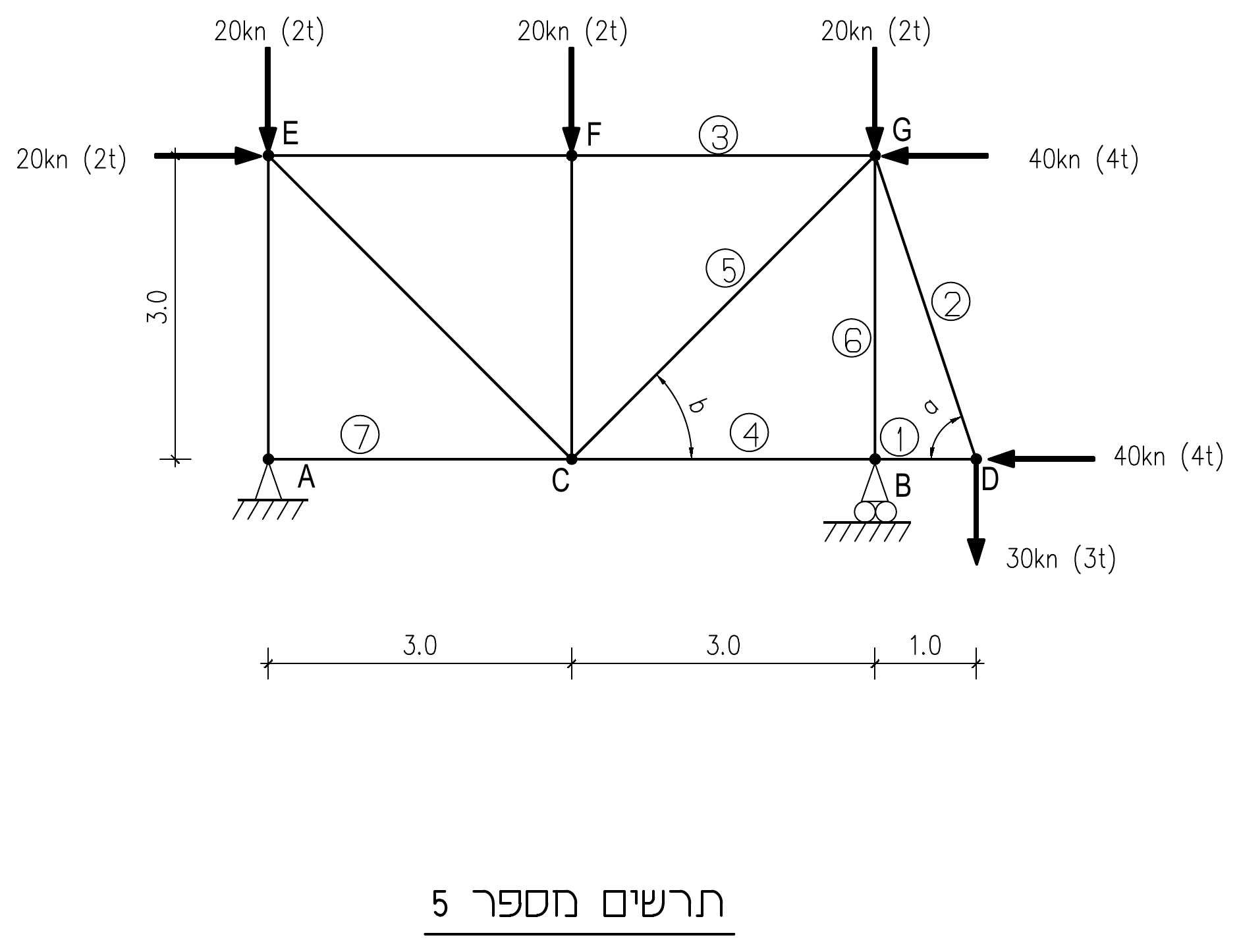

בתרשים מספר 5 מסורטט מסבך מישורי המוחזק בניצב למישורו.
בתרשים מספר 5 מסורטט מסבך מישורי המוחזק בניצב למישורו.
מוטות המסבך עשויים מצינורות "Ø3 (t=2.65) (סוג הפלדה הוא ST 37).
המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 160 MPa (1600 kg/cm²).
יש להתחשב בקריסה באלמנטים לחוצים.
חובה לציין את היחידות של כל חישוב. אי ציון היחידות יוריד נקודות.
סעיף א
חשבו את התגובות בסמכים A, B.
סעיף ב
חשבו את הזויות a, b.
סעיף ג
חשבו את הכוחות במוטות 1,2,3,4,5,6. עליכם לרשום את התשובות בטבלה, ולציין אם המוט מתוח או לחוץ.
סעיף ד
נתון שהכוח במוט מספר 7 הוא כוח לחיצה וגודלו הוא: P7=-60 kN (-6 t). חשבו את המאמץ הקיים במוט.
