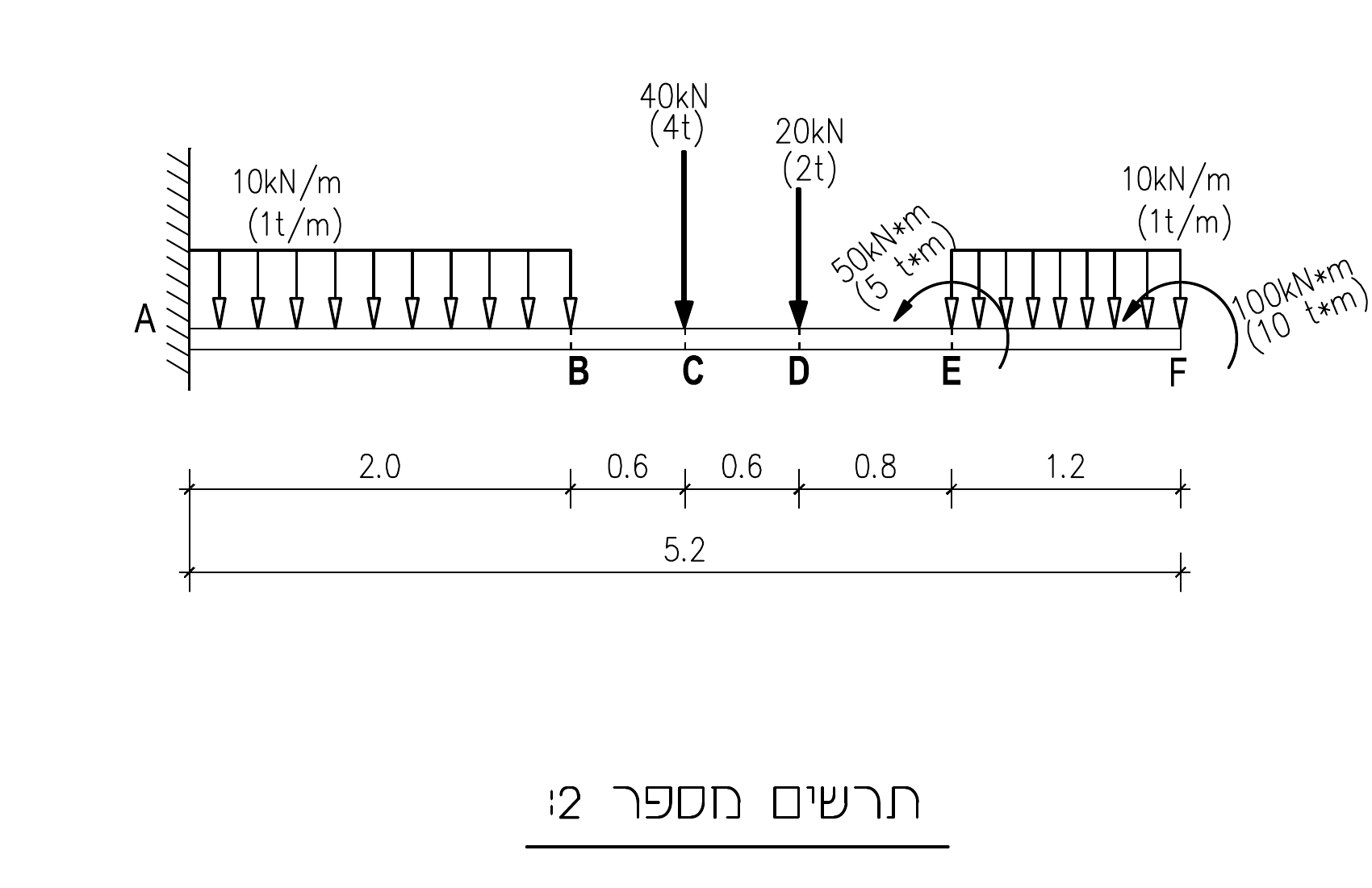

בתרשים מספר 1 מסורטטת קורת פלדה זיזית העשויה מפרופיל IPE (המידות בתרשים הן במטרים).

בנקודות E, F יש מומנט מרוכז.

בנקודות C, D יש כוח מרוכז.

נתוני התרשים:

• הקורה מוחזקת (סמך קשיח) ב-A וקצה חופשי ב-F; אורכה הכולל 5.2 מ'.
• מרחקים: $A-B=2.0$, $B-C=0.6$, $C-D=0.6$, $D-E=0.8$, $E-F=1.2$ מ'.
• עומס מפורס 10 קנ"נ/מ"א (1 ט'/מ"א) בתחום A–B, וכן 10 קנ"נ/מ"א (1 ט'/מ"א) בתחום E–F.
• כוח מרוכז 40 קנ"נ (4 ט') כלפי מטה ב-C, וכוח מרוכז 20 קנ"נ (2 ט') כלפי מטה ב-D.
• מומנט מרוכז 50 קנ"מ (5 ט'מ) ב-E ומומנט מרוכז 100 קנ"מ (10 ט'מ) ב-F, שניהם נגד כיוון השעון.

המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 160 מגפ"ס (1600 ק"ג לסמ"ר).

חובה לציין את היחידות של כל חישוב!!! אי-ציון היחידות יוריד נקודות.
