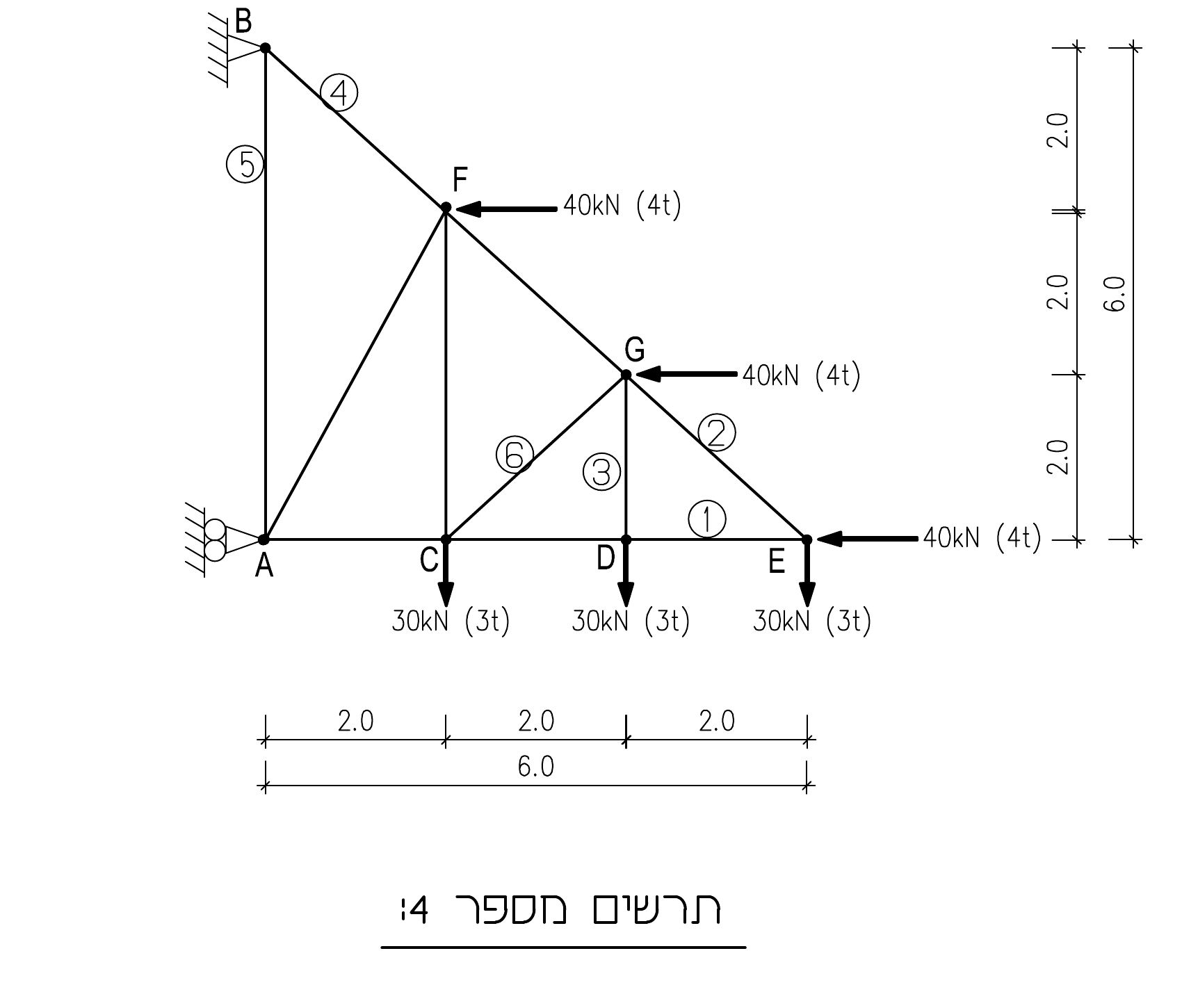

בתרשים מספר 4 מסורטט מסבך מישורי המוחזק בניצב למישורו.

מוטות המסבך עשויים מפרופילי RHS 60/60 (t=4).

נתוני התרשים (מערכת צירים במטרים, ראשית ב-A):

• צמתים: $A(0,0)$, $C(2,0)$, $D(4,0)$, $E(6,0)$, $B(0,6)$, $F(2,4)$, $G(4,2)$.
• אורך גשר תחתון 6.0 מ' (שלושה קטעים של 2.0 מ'); גובה עמוד שמאלי 6.0 מ' (שלושה קטעים של 2.0 מ').
• מוטות: גשר תחתון A–C–D–E, עמוד A–B, גשר עליון משופע B–F–G–E, ואלכסונים/אנכים A–F, C–F, C–G, D–G.
• מוטות ממוספרים: 1 = D–E, 2 = G–E, 3 = D–G, 4 = B–F, 5 = A–B, 6 = C–G.
• סמכים: ב-B סמך פרקי (קבוע); ב-A סמך מיטלטל הנשען על קיר אנכי — כלומר תגובתו אופקית.
• עומסים: 30 קנ"נ (3 ט') כלפי מטה בכל אחת מהנקודות C, D ו-E; 40 קנ"נ (4 ט') שמאלה בכל אחת מהנקודות F, G ו-E.

המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 160 מגפ"ס (1600 ק"ג לסמ"ר).

יש להתחשב בקריסה באלמנטים לחוצים.
