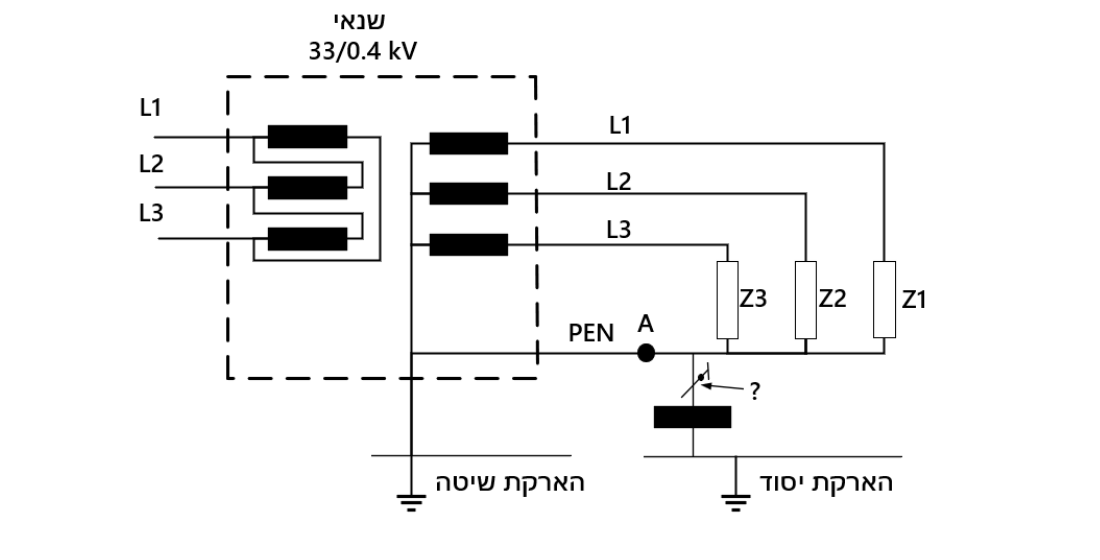

באיור לשאלה 1 מוצגים עומסים חד-מופעיים המחוברים בתצורת כוכב לרשת החשמל בבית פרטי. המתח הנקוב של הרשת הוא $400 V$ .

צרכנים:

סעיף א

מהי שיטת ההגנה בפני חשמול במתקן החשמלי?

סעיף ב

חשבו את מקדם ההספק של המתקן התלת-מופעי.

סעיף ג

חשבו את המתח עבור עכבת $Z_{3}$ , כאשר ישנו נתק במוליך ה-PEN בנקודה A (הסתמכו על חישוב זרמי העבודה טרם נותק מוליך ה-PEN).

סעיף ד

הסבירו בצורה איכותית מהו המוליך המסומן באמצעות החץ? מה צבעו ומטרתו?
