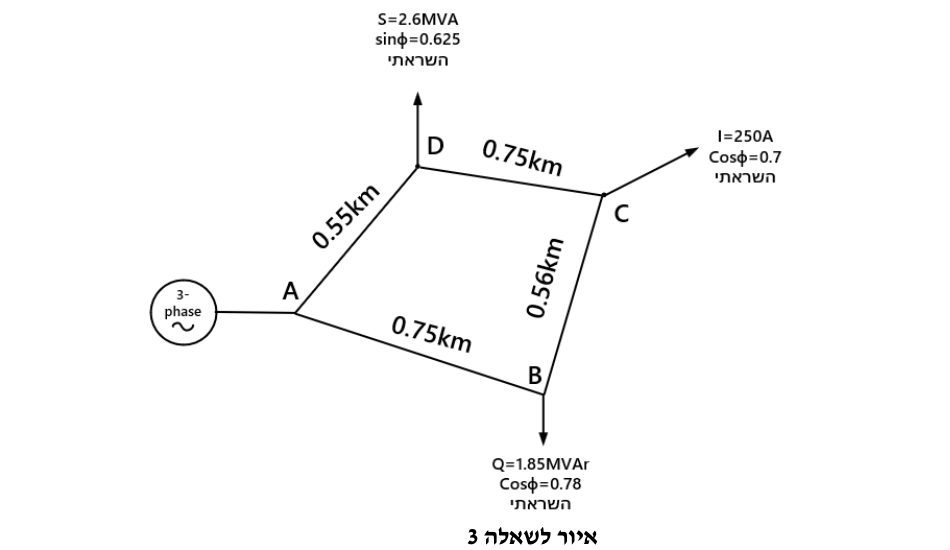

באיור לשאלה 3 נתונה רשת תלת מופעית טבעתית במתח גבוה. ההיגב ההשראתי של מוליכי הרשת הוא $0.12\Omega /km$. מתח הרשת הנקוב הוא $13.2kV$.

חשבו את ההספק בכל קטע וקטע.

חשבו וקבעו את שטח החתך האחיד (מסחרי) של מוליכי הרשת, אם ידוע שמגבלת מפלי המתח המקסימלית ברשת היא $1\%$ בלבד ואם ידוע שמוליכי הרשת מנחושת $\rho =\frac{1}{34}\frac{\Omega \cdot m{m}^2}{m}$.

קבעו את הנקודה שבה המתח הוא המתח המזערי וחשבו את ערכו.

חשבו את הפסדי הרשת.
