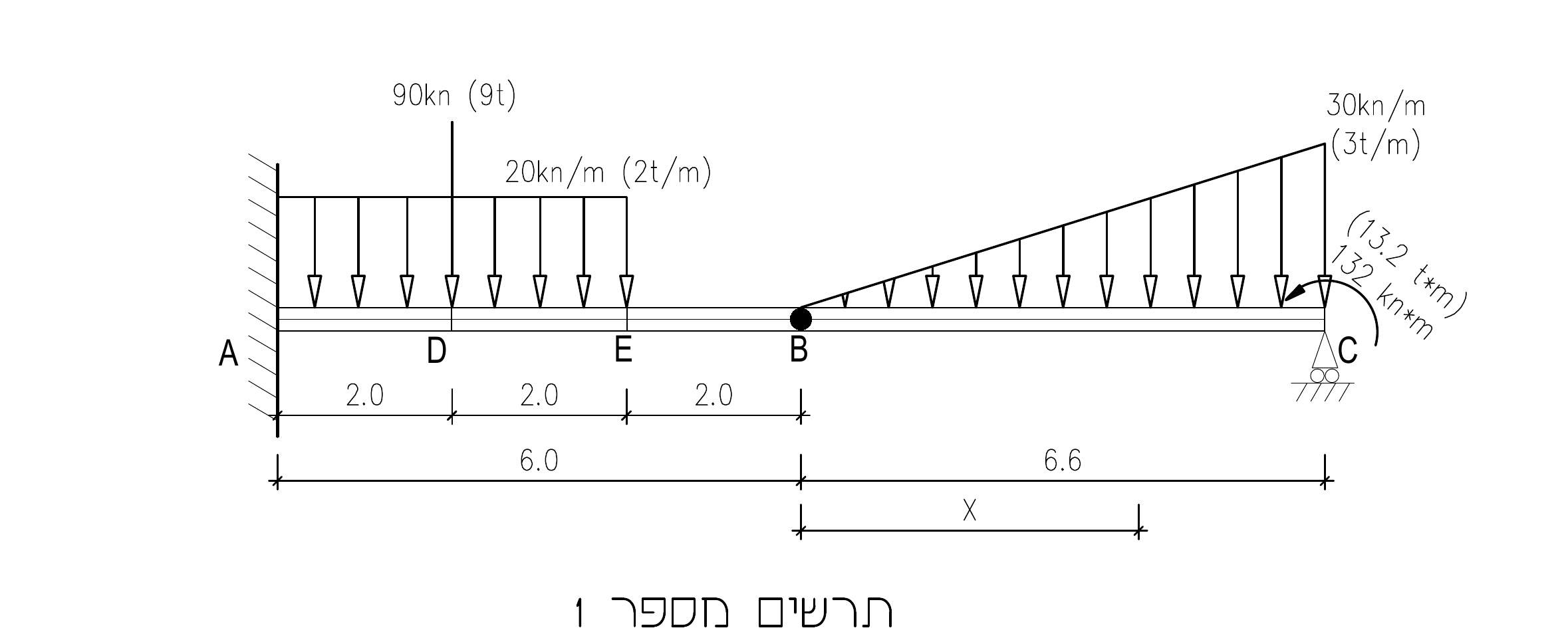

בתרשים מספר 1 נתונה קורת פלדה העשויה מפרופיל IPN 475 (המידות בתרשים הן במטרים).
בתרשים מספר 1 נתונה קורת פלדה העשויה מפרופיל IPN 475 (המידות בתרשים הן במטרים).
בנקודה B יש פרק.

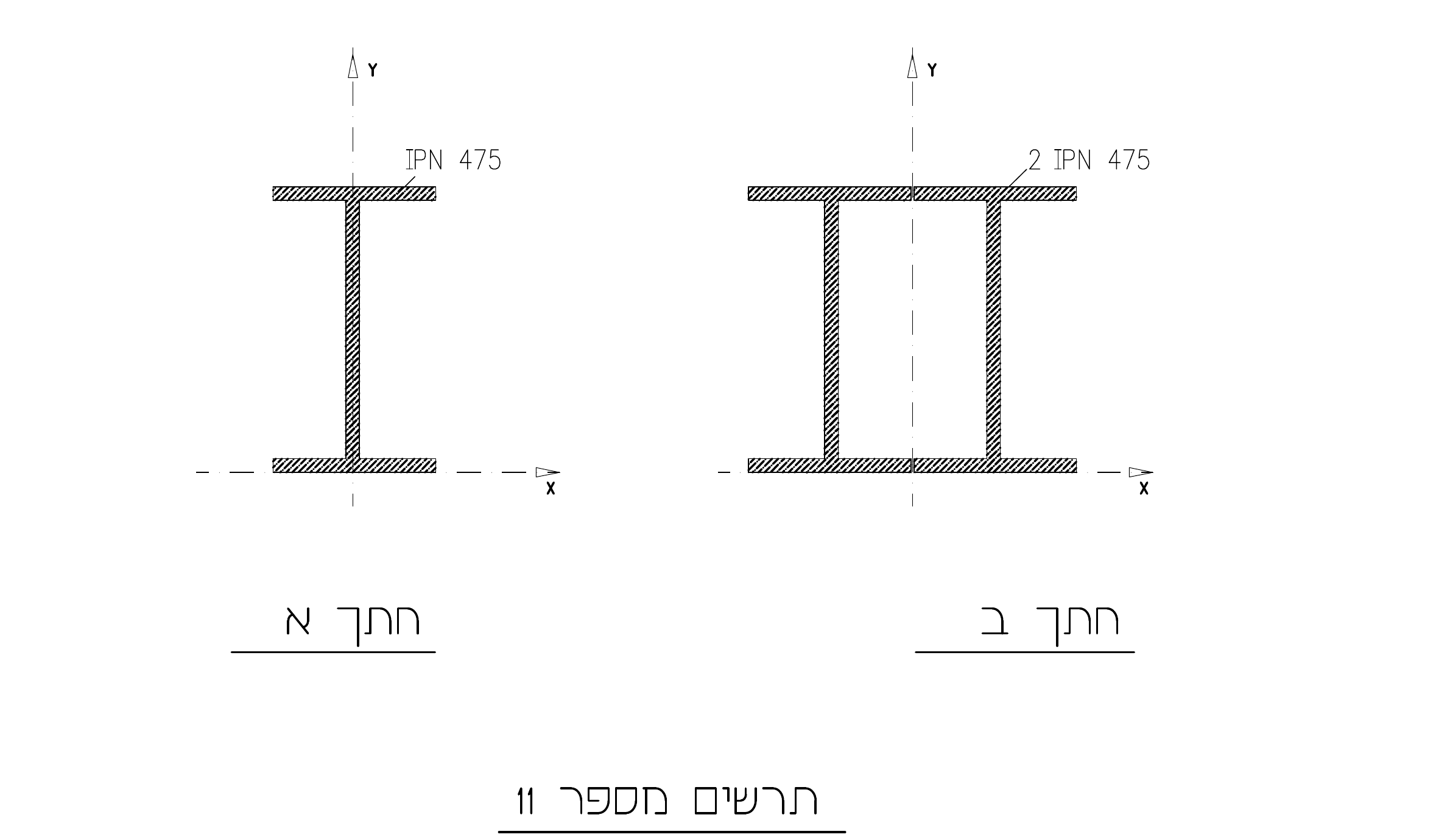

בתרשים מספר 11 נתונים שני חתכים בקורה (הנתונים בתרשים הם במילימטרים).
המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 160 MPa (1600 kg/cm²).
חובה לציין את היחידות של כל חישוב. אי-ציון היחידות יוריד נקודות.
חשבו את התגובות בפרק B ובסמכים A, C.
חשבו וסרטטו את מהלך כוחות הגזירה לאורך הקורה. חשבו את X – נקודת האפס במהלך הגזירה.
חשבו וסרטטו את מהלך המומנטים לאורך הקורה.
נתון שהמומנט המקסימלי בשדה B-C הוא מומנט חיובי וגודלו M=160 kN·m (16 t·m).
עבור הפרופיל המסורטט בחתך א':
חשבו את מאמצי הכפיפה עבור המומנט הנתון בסעיף זה וסרטטו את פילוג המאמצים.
נתון שהמומנט המקסימלי בשדה A-B הוא מומנט שלילי וגודלו M=-700 kN·m (-70 t·m).
עבור הפרופיל המסורטט בחתך ב':
חשבו את מומנט האינרציה Ix ואת מומנט ההתנגדות Wx של החתך.
