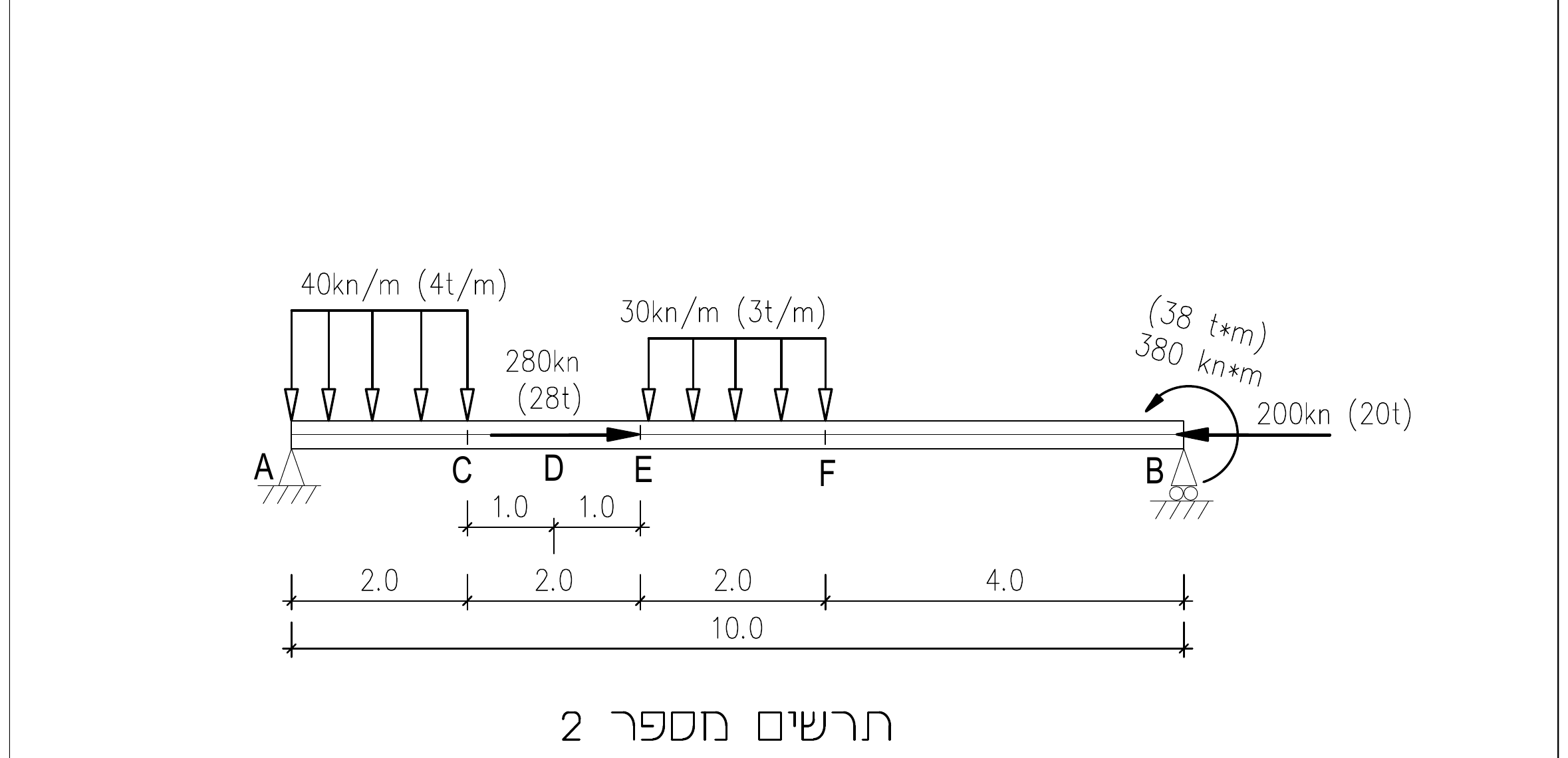

בתרשים מספר 2 מסורטטת קורת פלדה (המידות בתרשים הן במטרים).
בתרשים מספר 2 מסורטטת קורת פלדה (המידות בתרשים הן במטרים).
הקורה עשויה מפרופיל פלדה IPE 550.
בנקודה B ובנקודה E פועלים כוחות אופקיים כמסורטט בתרשים מספר 2.
בנקודה B פועל גם מומנט מרוכז.
המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 160 MPa (1600 kg/cm²).
יש להתחשב בקריסה באלמנטים לחוצים ולהתחשב בגודל ix.
חובה לציין את היחידות של כל חישוב. אי-ציון היחידות יוריד נקודות.
חשבו את התגובות בסמכים A, B.
חשבו וסרטטו את מהלך הכוחות הציריים לאורך הקורה.
חשבו וסרטטו את מהלך כוחות הגזירה לאורך הקורה.
חשבו וסרטטו את מהלך המומנטים לאורך הקורה.
עבור הקטע E-B:
חשבו את מאמץ הכפיפה המקסימלי בסיב העליון ובסיב התחתון של הפרופיל.
חשבו את המאמץ הצירי (בהתחשב ב-ix ובאורך קריסה של 6.0 מטר).
חשבו את המאמצים המשולבים, בסיב העליון ובסיב התחתון.
סרטטו את פרוס מאמצי הכפיפה, את המאמצים הציריים ואת המאמצים המשולבים.
עבור הנקודה D: (הנמצאת באמצע הקטע E-C)
נתון שהמומנט בנקודה D הוא M=260 kN·m (26 t·m).
חשבו את מאמץ הכפיפה בסיב העליון ובסיב התחתון של הפרופיל.
חשבו את המאמץ הצירי.
