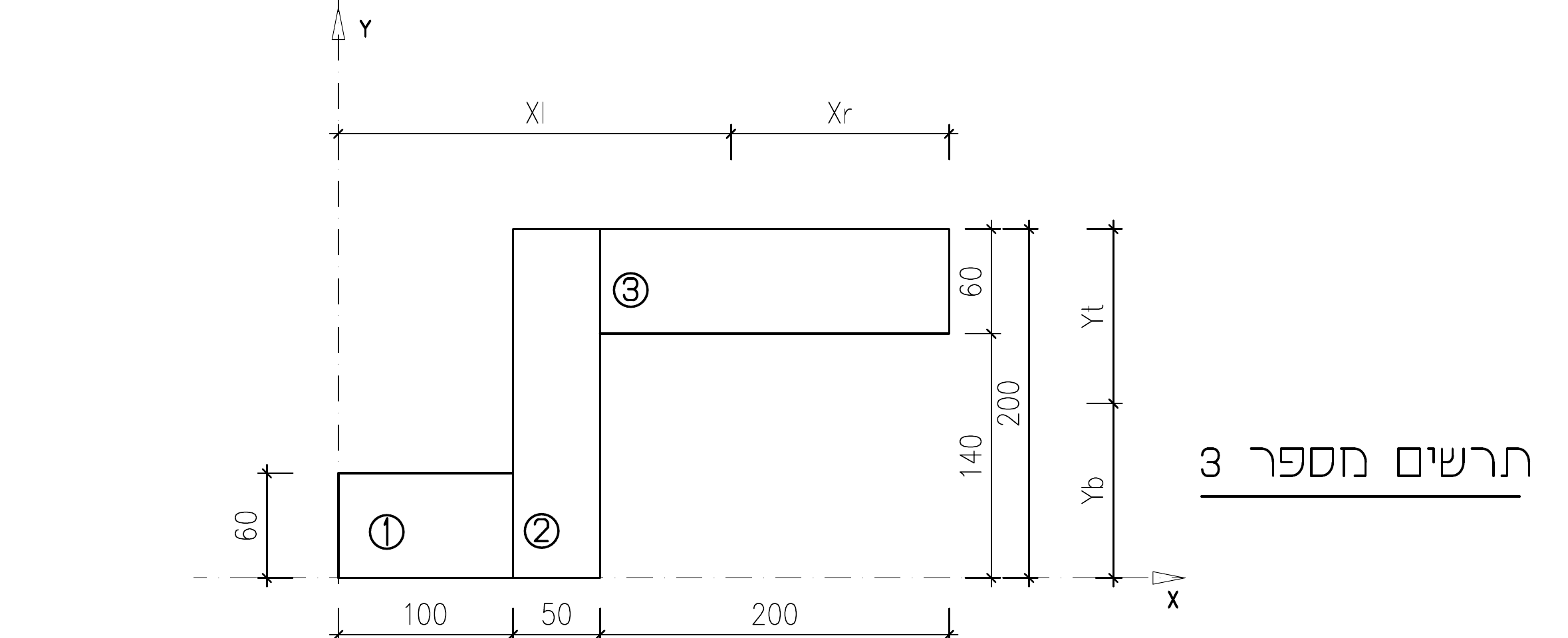

בתרשים מספר 3 מסורטט חתך של קורת פלדה המורכבת משלושה חלקים (המידות בתרשים הן במילימטרים).
בתרשים מספר 3 מסורטט חתך של קורת פלדה המורכבת משלושה חלקים (המידות בתרשים הן במילימטרים).

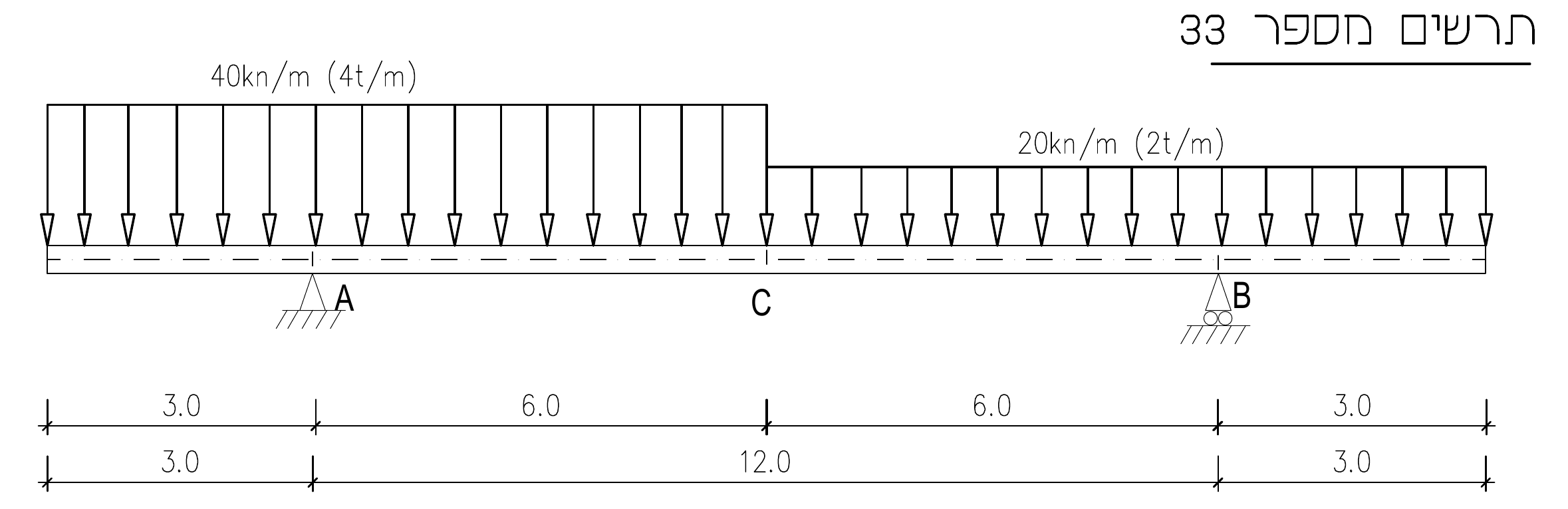

בתרשים מספר 33 מסורטטת קורה העמוסה כמתואר (המידות בתרשים הן במטרים).

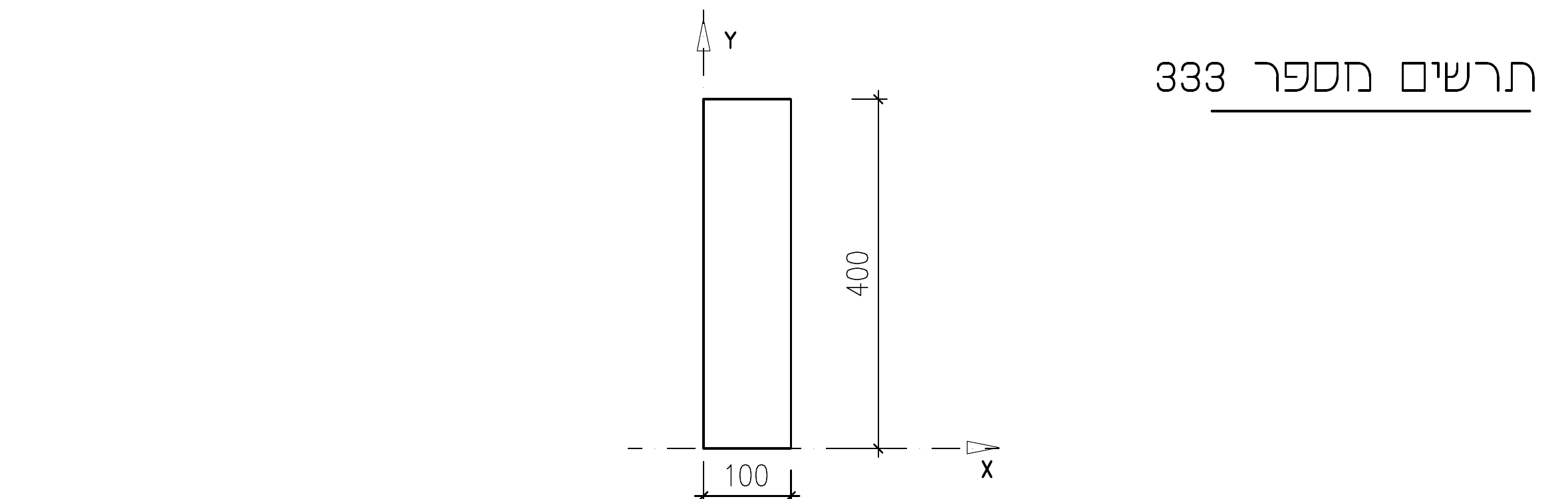

בתרשים מספר 333 משורטט חתך מלבני המיועד לסעיף ד' (המידות בתרשים הן במילימטרים).
המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 160 MPa (1600 kg/cm²).
חובה לציין את היחידות של כל חישוב. אי-ציון היחידות יוריד נקודות.
סרטטו במחברתכם את החתך המופיע בתרשים מספר 3.
חשבו את מרכז הכובד, X,Y, של החתך בהתייחס למערכת הצירים המסומנת בתרשים.
סמנו, על החתך המסורטט, את מרכז הכובד שחישבתם.
סמנו את הערכים Yt, Yb ואת הערכים Xl, Xr בהתייחס למערכת הצירים המסומנת בתרשים.
עבור החתך המסורטט בתרשים מספר 3:
חשבו את מומנט האינרציה Ix.
חשבו את מומנטי ההתנגדות Wxt, Wxb.
חשבו את מומנט האינרציה Iy.
עבור הקורה המסורטטת בתרשים מספר 33:
חשבו את התגובות בסמכים A, B.
חשבו וסרטטו את מהלכי כוחות הגזירה ואת מהלכי המומנטים לאורך הקורה.
עבור החתך הנתון בתרשים מספר 333
ועבור מומנט חיובי M=400 kN·m (40 t·m):
חשבו את Wx(t, b).
חשבו את מאמץ הכפיפה בסיב העליון ואת מאמץ הכפיפה בסיב התחתון.
סרטטו את פרוס המאמצים (סמנו איפה יש לחיצה ואיפה יש מתיחה).
