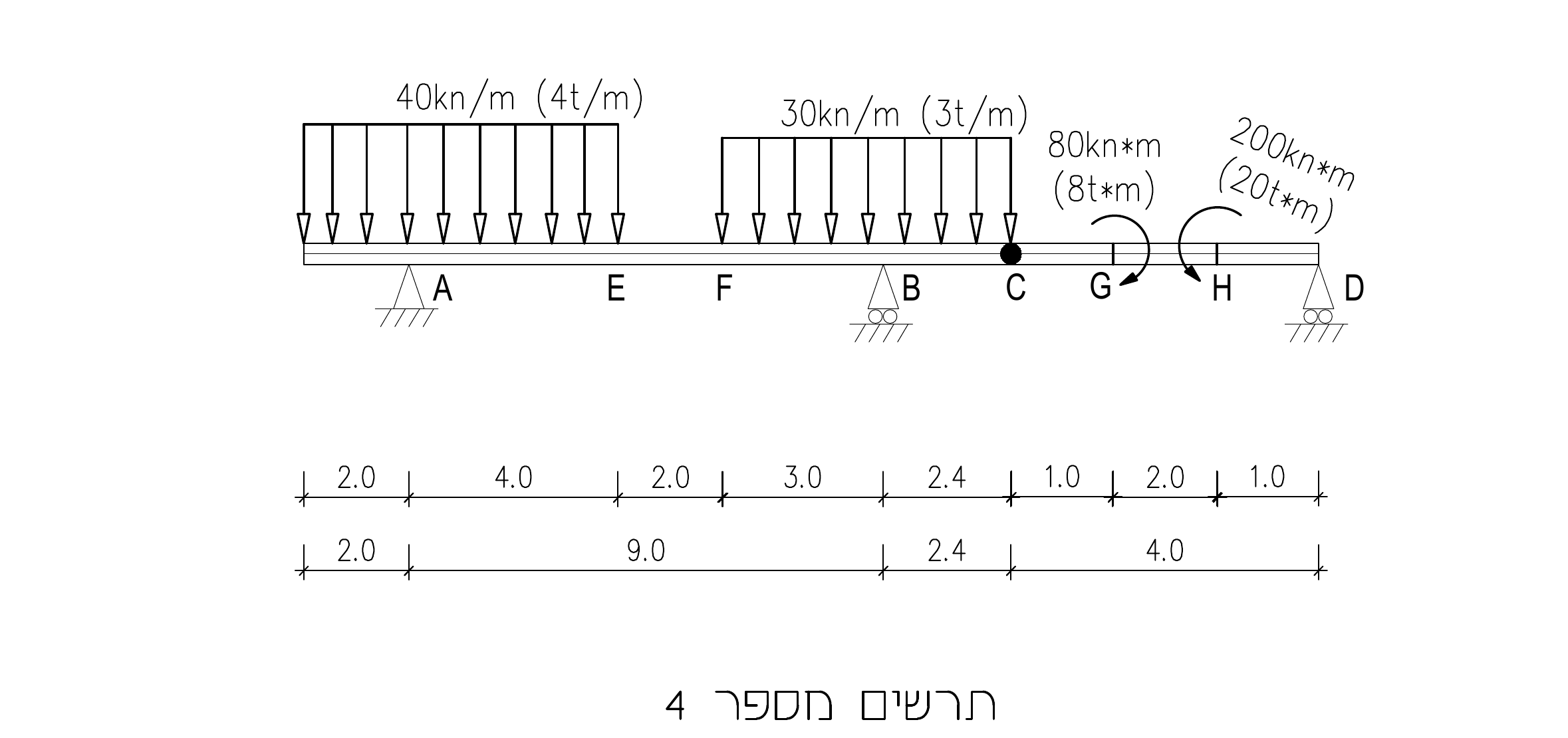

בתרשים מספר 4 מסורטטת קורת פלדה המועמסת כמתואר בתרשים (המידות הן במטרים).
בתרשים מספר 4 מסורטטת קורת פלדה המועמסת כמתואר בתרשים (המידות הן במטרים).
בנקודה C יש פרק ובנקודות G, H יש מומנט מרוכז.

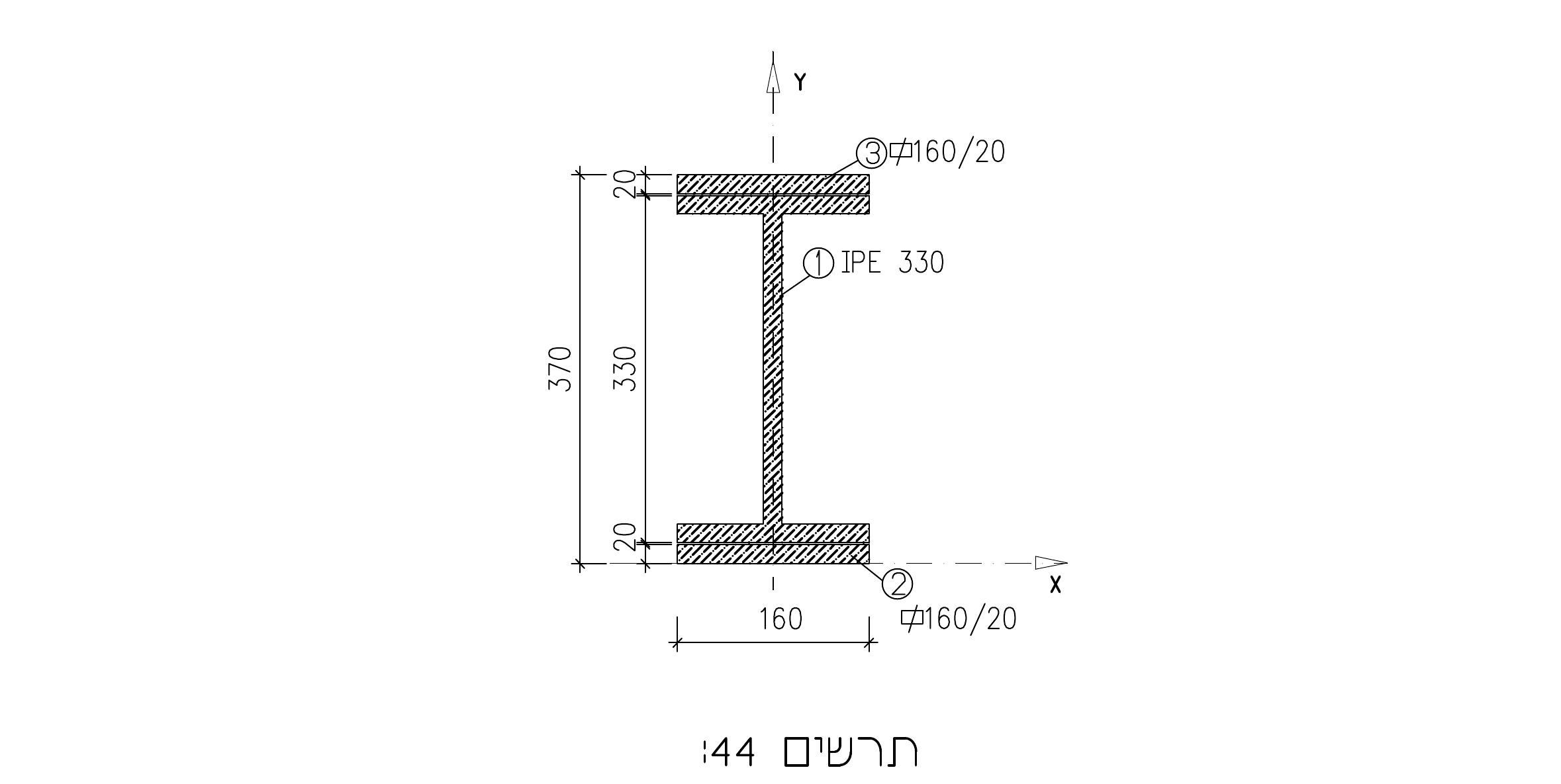

בתרשים מספר 44 מסורטט חתך בקורה (המידות בתרשים הן במילימטרים).
המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 160 MPa (1600 kg/cm²).
חובה לציין את היחידות של כל חישוב. אי-ציון היחידות יוריד נקודות.
חשבו את התגובה בפרק C.
חשבו את התגובות בסמכים D, B, A.
חשבו וסרטטו את מהלך הגזירה לאורך הקורה.
חשבו וסרטטו את מהלך המומנטים לאורך הקורה.
סרטטו במחברתכם את החתך המופיע בתרשים מספר 44.
חשבו את מרכז הכובד וסמנו אותו על הסרטוט שעשיתם.
חשבו את מומנט האינרציה Ix.
נתון שהמומנט בנקודה B הוא מומנט שלילי וגודלו הוא: M=-160 kN·m (-16 t·m).
עבור מומנט זה, ועבור מומנט האינרציה שחישבתם בסעיף ד', חשבו את מאמץ הכפיפה בסיב העליון ובסיב התחתון.
סרטטו את פירוס המאמצים בחתך (סמנו איפה מאמצי הלחיצה ואיפה מאמצי המתיחה).
