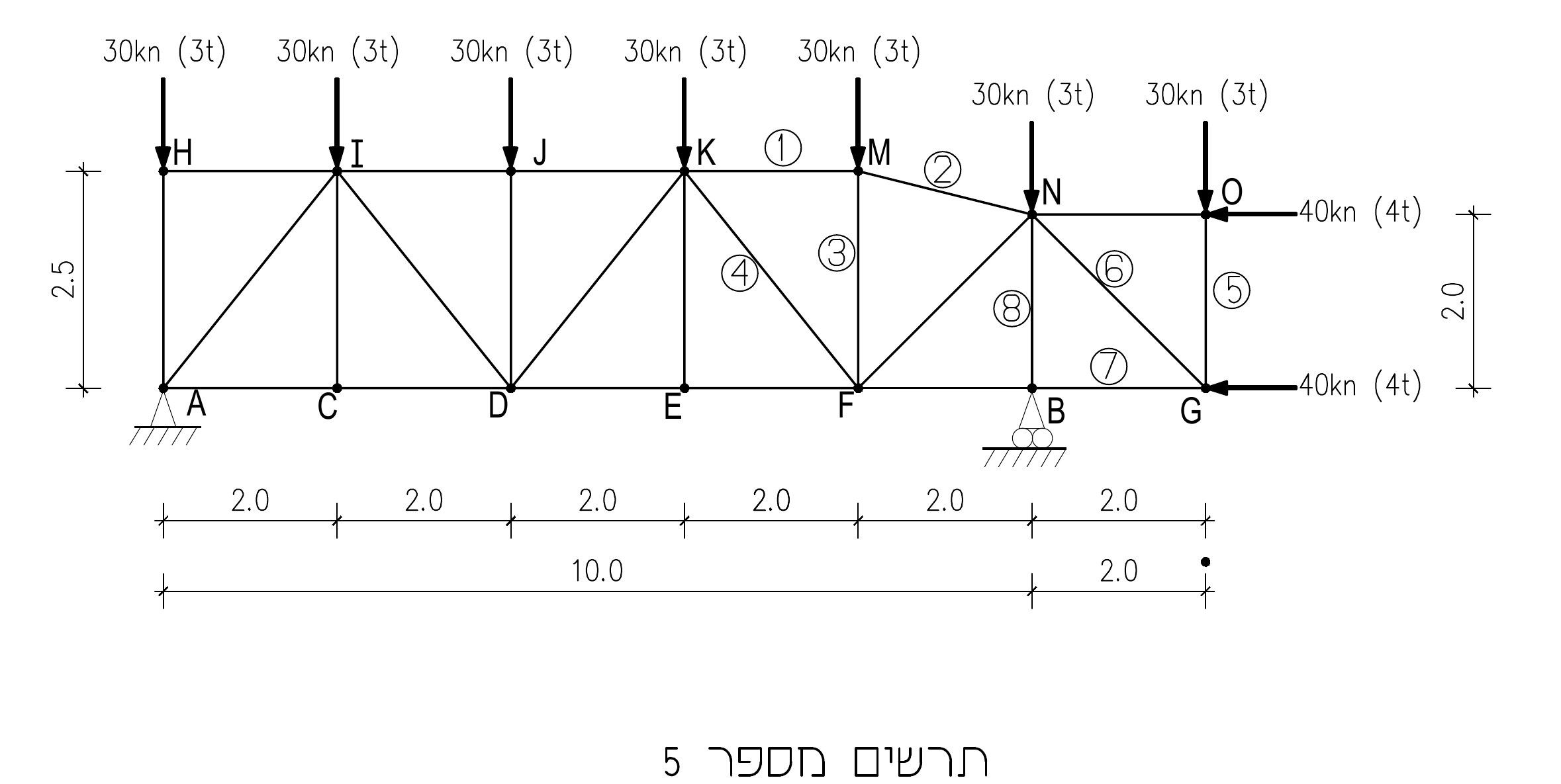

בתרשים מספר 5 מסורטט מסבך מישורי המוחזק בניצב למישורו.
בתרשים מספר 5 מסורטט מסבך מישורי המוחזק בניצב למישורו.
מוטות המסבך עשויים מצינורות Ø4" (t=2.9) (סוג הפלדה הוא ST 37).
המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 160 MPa (1600 kg/cm²).
יש להתחשב בקריסה באלמנטים לחוצים.
חובה לציין את היחידות של כל חישוב. אי-ציון היחידות יוריד נקודות.
סעיף א
חשבו את התגובות בסמכים.
סעיף ב
חשבו את הכוחות במוטות 1, 2, 3, 4, 5, 6, 7.
עליכם לרשום את התשובות בטבלה, ולציין אם המוט מתוח או לחוץ.
סעיף ג
נתון שהכוח במוט מספר 8 הוא כוח לחיצה וגודלו הוא: P8=-118 kN (-11.8 t).
חשבו את המאמץ הקיים במוט.
סעיף ד
עבור מוט מספר 8: בדקו אם יש מוט, באותו קוטר, אולם בעובי אחר שיהיה יותר כלכלי.
