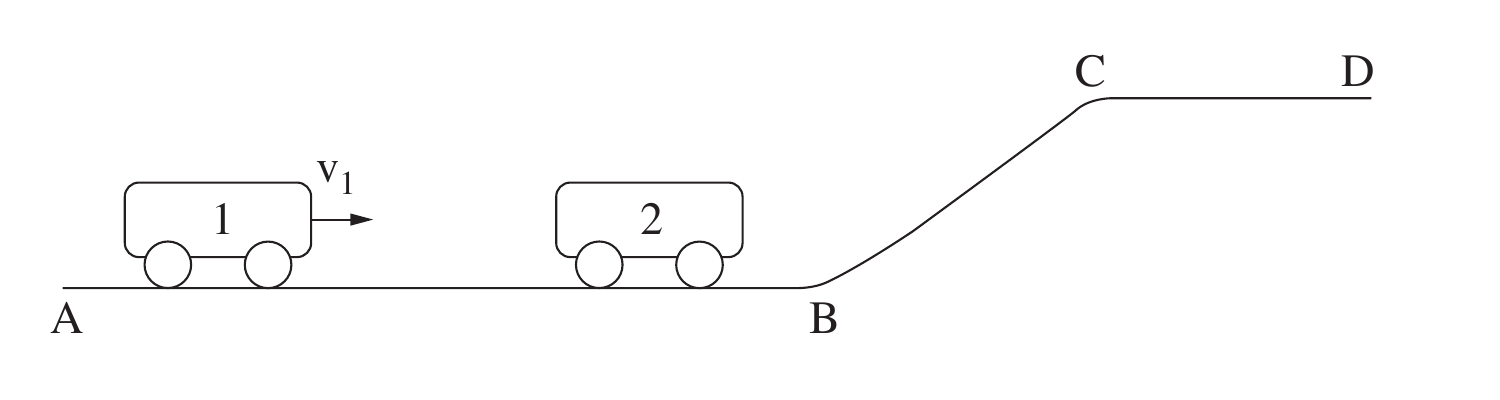

בתרשים 1 מוצגת מסילה חלקה ABCD. קרונית 1 שמסתה m_1 = 2kg נעה ימינה על קטע המסילה האופקי AB במהירות שגודלה v_1.

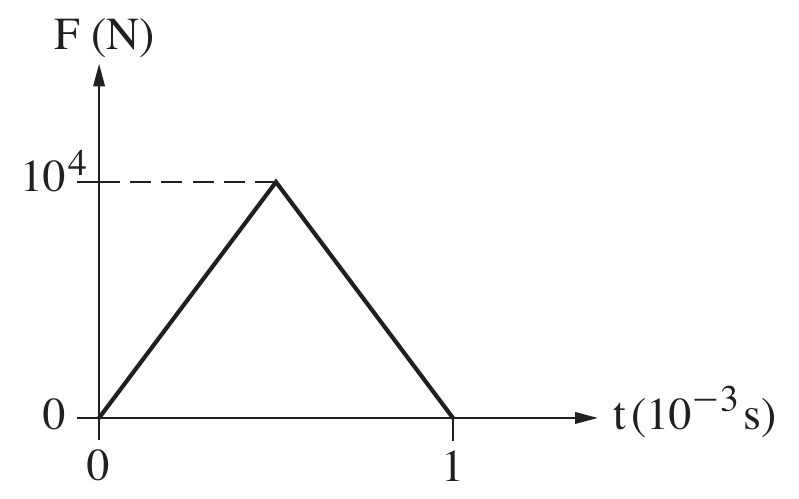

קרונית 1 מתנגשת התנגשות מצח אלסטית (לחלוטין) בקרונית 2 הנמצאת במנוחה על קטע AB של המסילה. הנח שתרשים 2 מתאר את הכוח F שהפעילה קרונית 1 על קרונית 2 במהלך ההתנגשות, כפונקציה של הזמן.

סעיף א. איזה גודל פיזיקלי מייצג השטח הכלוא בין העקומה שבתרשים 2 ובין ציר הזמן?

![תרשים 2 — גרף F(N) (ציר אנכי) כפונקציה של t(10⁻³ s) (ציר אופקי). קו מקווקו אופקי מסמן את הערך 10⁴ בציר האנכי. עקומת הכוח היא משולש: עולה בקו ישר מהראשית (0,0) עד לשיא (0.5, 10⁴) מ

לאחר ההתנגשות קרונית 2 נעה ימינה במהירות u_2 = 1.25 m/s .

סעיף ב. חשב את המסה m_2 של קרונית 2.

כתוב שתי משוואות לחישוב המהירות של קרונית 1 לפני ההתנגשות, והצב במשוואות את הערכים המתאימים. אין צורך לפתור את המשוואות.

העתק את תרשים 2 למחברתך. הוסף לתרשים עקומה המתארת את הכוח שקרונית 2 הפעילה על קרונית 1 במהלך ההתנגשות.

בשלב מסוים של תנועתה, עולה קרונית 2 לקטע המסילה BC ונעה לאורכו, וממשיכה לנוע על פני קטע CD של המסילה.

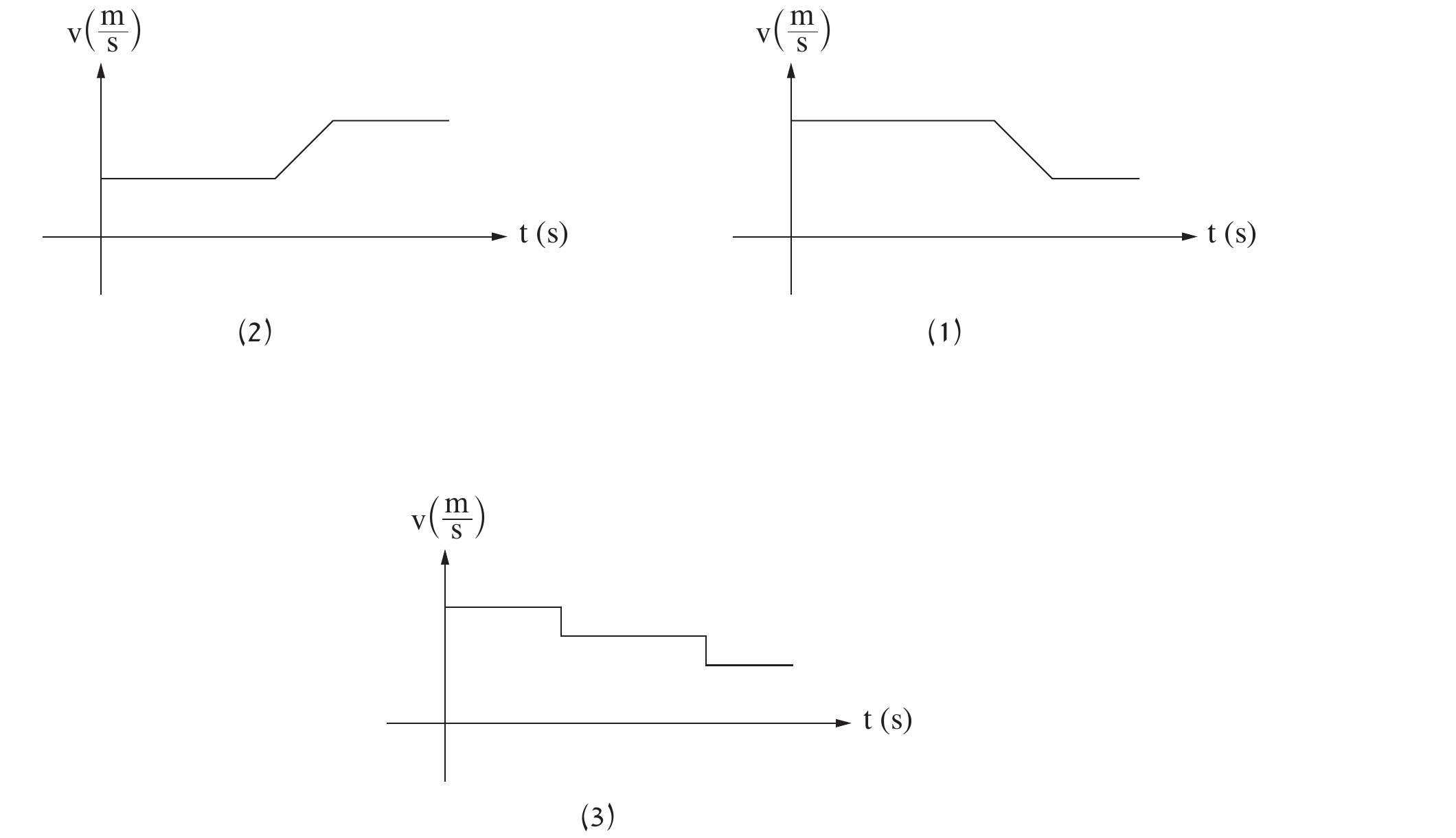

סעיף ה. איזה מבין הגרפים (1)-(3) שלפניך מתאר נכון את גודל מהירותה של קרונית 2 כפונקציה של הזמן, מהרגע שבו הסתיימה ההתנגשות עד הרגע שבו היא הגיעה לנקודה D ? נמק.
