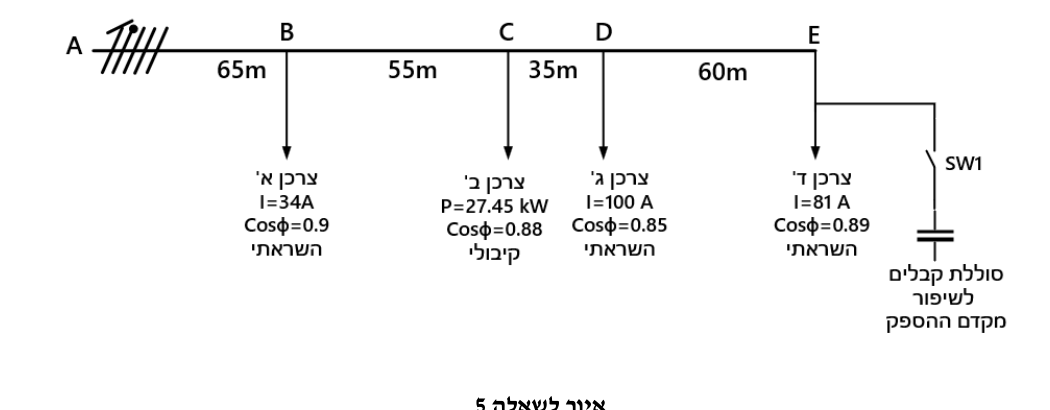

באיור לשאלה מספר 5 מתוארים לוחות חשמל לחלוקה הפרושים במרחקים שונים זה מזה. ההזנה היא תלת-מופעית במתח של $400 V$ .

מוליכי ההזנה לכל אורכה של הרשת הם מנחושת $ρ = \frac{1}{58} \frac{Ω \cdot m m ^{2}}{m}$ וההיגב ההשראתי של מוליכי הקו הוא $0.12 Ω/ k m$ .

מפסק SW1 מופסק.

סעיף א

בחרו את שטחי החתך התקניים בקטעי הרשת השונים לפי קריטריון של מינימום חומר כאשר מפל המתח המקסימלי הוא $3%$ .

סעיף ב

חשבו את הפסדי הרשת.

סעיף ג

חשבו את גודל המתח בנקודה C.

סעיף ד

מהי סוללת הקבלים המינימלית הנדרשת עבור התנאי שמקדם ההספק בקו של צרכן ד' (נקודה E) יהיה $0.93$ לפחות?

סעיף ה

מהו גודלו של נגד הפריקה עבור הקבל לשיפור מקדם ההספק בהתאם לדרישות חוק החשמל?
