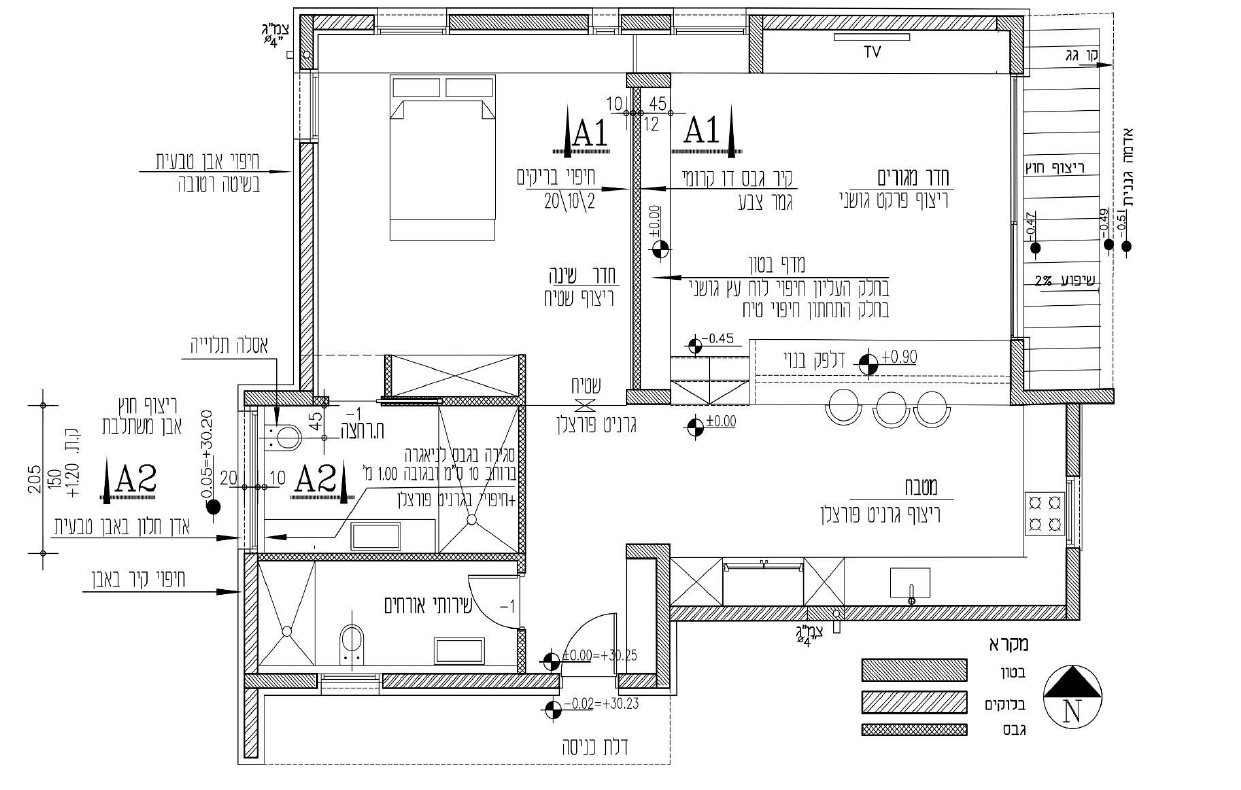

באיור לשאלה 1 נתון חתך סכמי, ללא קנ”מ, של קטע מבית בנוי פרטי ישירות על פני הקרקע. באיור מצוינים שני חתכים מפורטים: 1A ו-2A. יש לבחור חתך אחד ואליו להתייחס בתשובתך.
(א1)יש לסרטט על גבי נספח א’1, בקנ”מ 1:5, את פרט A1, המסומן באיור לשאלה:
פרט חתך אנכי בחלקו התחתון של קיר גבס דו-קרומי, בגמר צבע בצד אחד וחיפוי בריקים בצידו השני. הרצפה בחדר שינה והרצפה בחדר מגורים בחיפוי פרקט גושני. כולל פירוט מדף בטון המחופה בחלקו העליון בלוח עץ אלון גושני ובחלקו התחתון בטיח פנים. יש להתייחס לבידוד ואיטום היות שהבניין בנוי על פני הקרקע.
הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנה מידה זה.
פרט חתך אנכי בחלקו התחתון של קיר גבס דו-קרומי, בגמר צבע בצד אחד וחיפוי בריקים בצידו השני. הרצפה בחדר שינה והרצפה בחדר מגורים בחיפוי פרקט גושני. כולל פירוט מדף בטון המחופה בחלקו העליון בלוח עץ אלון גושני ובחלקו התחתון בטיח פנים. יש להתייחס לבידוד ואיטום היות שהבניין בנוי על פני הקרקע.
הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנה מידה זה.
(א2)יש לסרטט על גבי נספח א’2, בקנ”מ 1:5, את פרט A2, המסומן באיור לשאלה:
פרט חתך אנכי בחלקו התחתון של חלון אלומיניום ללא רשת.
יש לפרט את נתוני הבניין שבצידו החיצוני חיפוי אבן חיפוי רטובה בשיטה ובצידו הפנימי חיפוי אריחי גרניט פורצלן.
יש לשים לב לעיבוי קיר פנימי בגבס עד לגובה 1.00 מ’. לכיסוי מכל הדחה סמוי (אין צורך להראות את המכל בחתך).
הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנה מידה זה.
פרט חתך אנכי בחלקו התחתון של חלון אלומיניום ללא רשת.
יש לפרט את נתוני הבניין שבצידו החיצוני חיפוי אבן חיפוי רטובה בשיטה ובצידו הפנימי חיפוי אריחי גרניט פורצלן.
יש לשים לב לעיבוי קיר פנימי בגבס עד לגובה 1.00 מ’. לכיסוי מכל הדחה סמוי (אין צורך להראות את המכל בחתך).
הוסיפו לסרטוט סימון חומרים, מידות וכיתובים, כנדרש בקנה מידה זה.
