מתקני חשמל ומערכות הספק›הזנה, כבלים והגנות

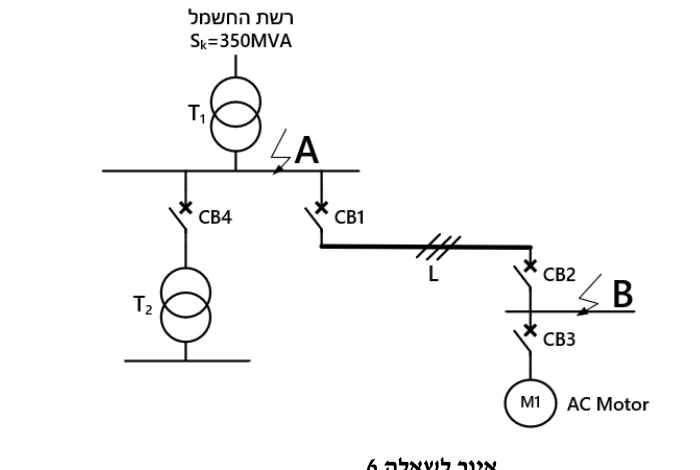

באיור לשאלה 6 נתונה המערכת הבאה (תדירות המערכת היא $50 H z$ ):

נתוני השנאים:

שנאי T1 – מתח $33/3.6 k V$ וקבוצת חיבורים YNd1. $U_{k . r} (%) = 6%$ , $U_{k . a} (%) = 1.5%$ , $S_{n} = 2.5 M V A$ .

שנאי T2 – מתח $3.6/0.4 k V$ וקבוצת חיבורים Dyn11. $U_{k . r} (%) = 5%$ , $U_{k . a} (%) = 1%$ , $S_{n} = 1.6 M V A$ .

מנוע M1 – מתח $3.6 k V$ , תצורת חיבור Y, $I_{s t a r t} = 5.5 \times I_{n}$ , $P_{n} = 800 k W$ , $cos φ = 0.75$ , $η = 0.9$ .

קו הזנה למנוע האסינכרוני – $R_{L} = 0.25 Ω/ k m$ , $X_{L} = 0.1 Ω/ k m$ , $L = 100 m$ .

סעיף א

חשבו את זרם הקצר התלת-מופעי המרבי בנקודה A.

סעיף ב

חשבו את ערך זווית הקצר התלת-מופעי בנקודה B (יש לחשב את תרומת המנוע האסינכרוני לזרם הקצר).

סעיף ג

חשבו את זרם הקצר התלת-מופעי המרבי בנקודה B (יש לחשב את תרומת המנוע האסינכרוני לזרם הקצר).

סעיף ד

חשבו את ערך רכיב הזרם הישר של זרם הקצר התלת-מופעי בנקודה B עבור פאזה L3 ברגע $t = 0.01 sec$ (בהנחה שזווית המתח בזמן הקצר היא $φ_{U} = 15°$ , אין צורך להתחשב בתרומת המנוע לזרם הקצר).

סעיף ה

חשבו את ערך המשרן שיש לחבר ביציאה של הקו הזנה למנוע כדי להקטין את זרם הקצר המתואר בסעיף ג' למחצית מערכו שחושב.
