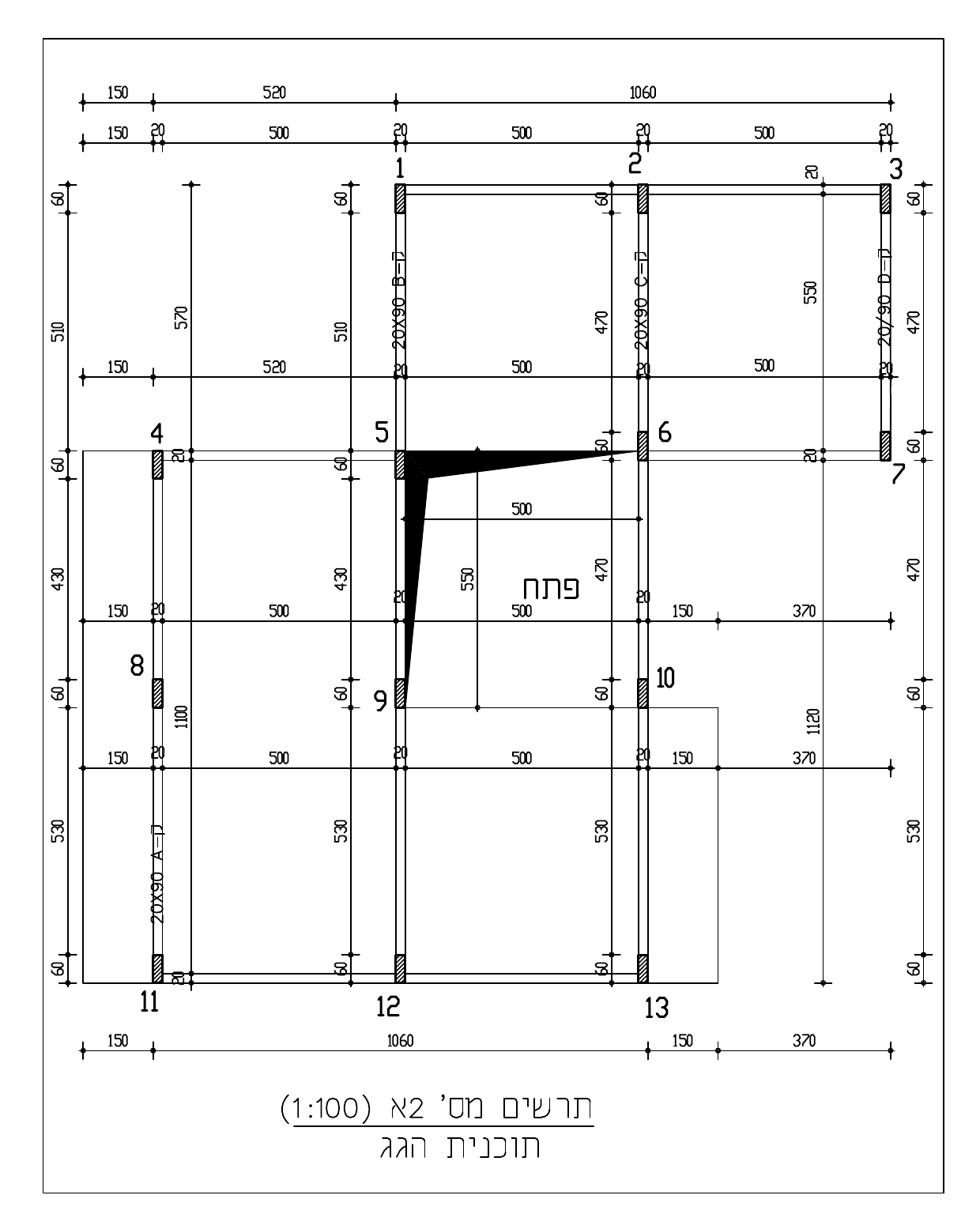

בתרשים מספר 2א מסורטטת תוכנית של תקרת קומת קרקע בבניין המשמש לאחסון.
בתרשים מספר 2א מסורטטת תוכנית של תקרת קומת קרקע בבניין המשמש לאחסון.
התקרה עם פתח במידות 5.0x5.5 מ'. היא מקשית, חד-כיוונית, בעובי אחיד ונשענת על קורות יורדות.

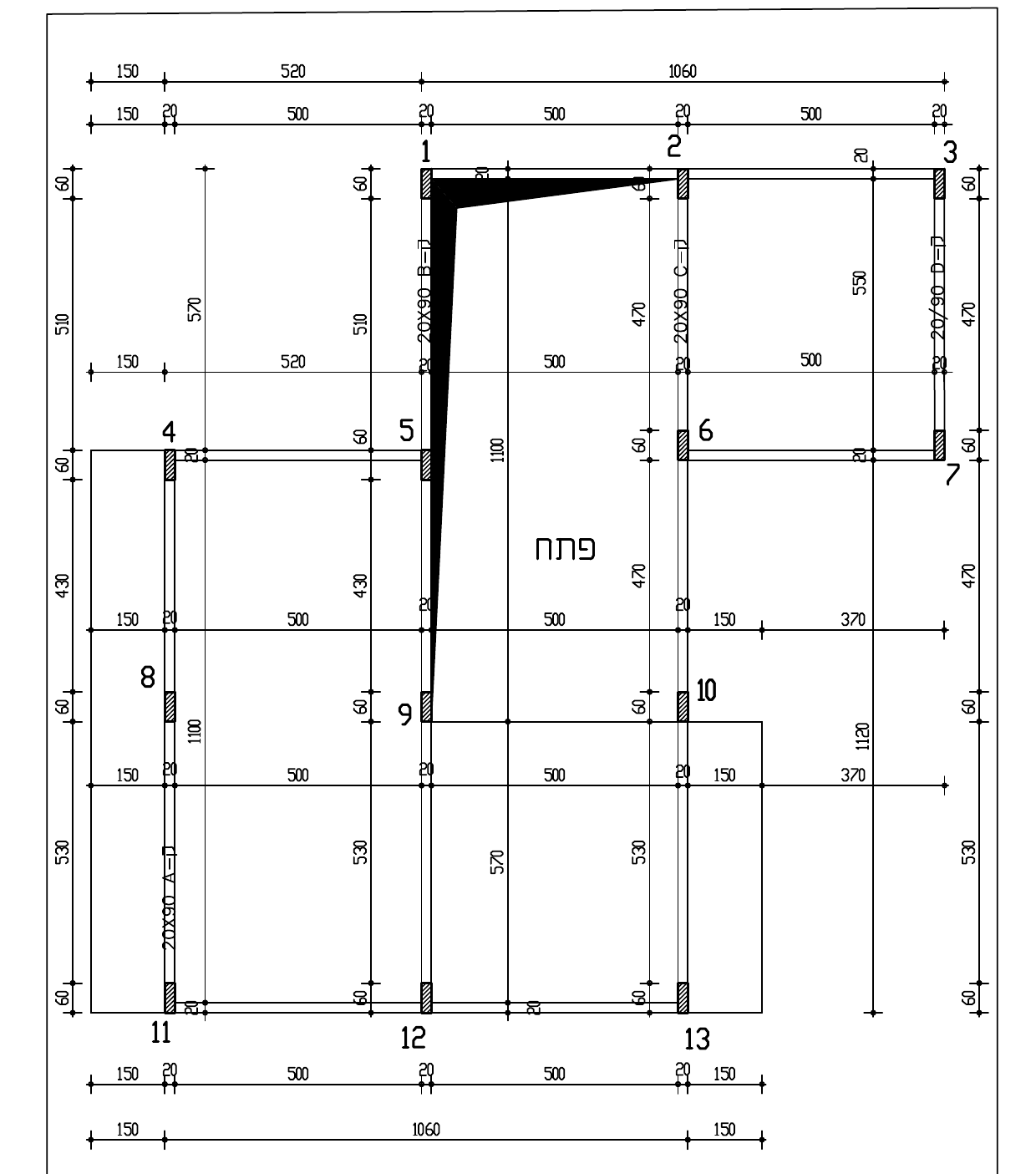

תרשים מספר 2ב – עבור סעיף ה' בלבד.
העומס הקבוע (בנוסף למשקלה העצמי של התקרה) על כל חלקי התקרה הוא 5 ק"נ למ"ר (0.5 טון למ"ר).
העומס השימושי על כל חלקי התקרה הוא 2.5 ק"נ למ"ר (0.25 טון למ"ר).
סוג הבטון הוא ב-30, האגרגט גירי.
חובה לציין את היחידות בכל חישוב. אי-ציון היחידות יפחית ניקוד.
סרטטו את הסכמות הסטטיות של התקרה.
קבעו את L0 מקסימום של התקרה וציינו איזה שדה קובע אותו (הציגו את החישוב).
חשבו את עובי התקרה הנתון משיקולי הכפף של ת"י 466.
חשבו את עומס השירות המועבר מהתקרה לקורה ק-B (קורה 1-5-9-12),
הוסיפו את משקלה העצמי של הקורה.
סרטטו את הקורה ק-B ואת עומס השירות הפועל על כל אחד מהשדות של הקורה.
בדקו: האם גובה הקורה ק-B עומד בדרישות הכפף של ת"י 466?
סעיף זה מתייחס לתרשים 2ב, לפיו גודל הפתח השתנה ומידותיו הן: 5.0x11.0 מ':
האם עקב הגדלת הפתח יחול שינוי בעובי התקרה?
נמקו את תשובתכם מבלי לחשב את עובי התקרה.
