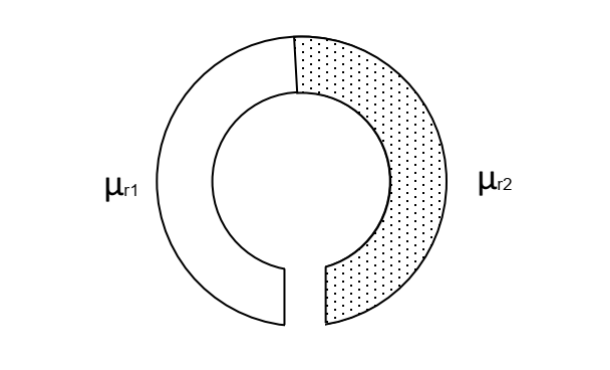

באיור לשאלה 6 מתוארת ליבת אלקטרומגנט העשויה משני חצאים בעלי אותן מידות אך מחומרים שונים. בליבה חריץ אוויר שאורכו $1\,mm$. ההיקף הממוצע של הטבעת כולה הוא $24\,cm$ ושטח החתך שלה הוא $150\,mm^2$. החדירות המגנטית היחסית של כל אחד משני החצאים היא: $\mu_{r2} = 2400,\; \mu_{r1} = 1500$.

על הטבעת מלופף סליל בעל 260 כריכות (אינו נראה באיור). הסליל עשוי מוליך נחושת שאורכו $50m$, שטח החתך שלו $0.2m{m}^2$ והתנגדותו הסגולית היא $\rho =0.0175\Omega \cdot m{m}^2/m$ והוא מוזן ממקור מתח ישר DC.

השדה המגנטי בליבה הוא $B=0.6T$.
