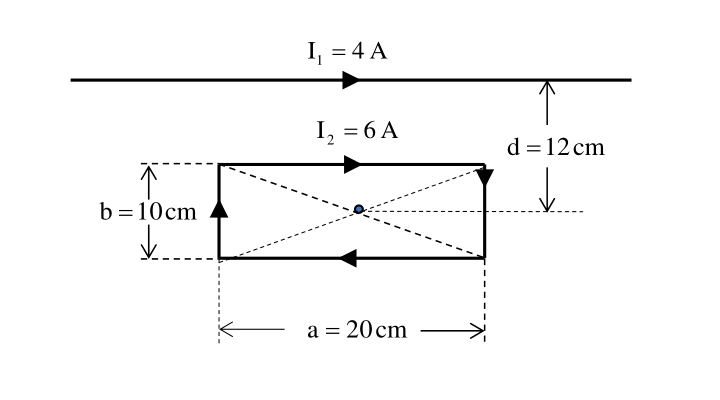

באיור לשאלה 6 מוצג תיל ארוך מאוד ("אין-סופי") נושא זרם וכיוונו ימינה.
מתחת לתיל ממוקמת כריכה (מסגרת) מלבנית נושאת זרם הזורם עם כיוון השעון. התיל והכריכה נמצאים במישור הדף ובמקביל לו.

בתיל זורם זרם בעוצמה של $I_{1} = 4 A$ ובכריכה זורם זרם בעוצמה של $I_{2} = 6 A$ .

אורכה של הכריכה המלבנית $a = 20 c m$ ורוחבה $b = 10 c m$ .

נקודת חיתוך האלכסונים של הכריכה ממוקמת במרחק $d = 12 c m$ מהתיל.

הערה: כוח הכבידה הפועל על התיל והכריכה זניח.
(א)מהו גודלו וכיוונו של הכוח השקול שפועל על הכריכה המלבנית?
(ב)מאפסים את הזרם הזורם בכריכה המלבנית $I_2 = 0\,A$.
מהו גודלו וכיוונו של השדה המגנטי (צפיפות השטף המגנטי $B$) בנקודת חיתוך האלכסונים של הכריכה המלבנית?

Question

באיור לשאלה 6 מוצג תיל ארוך מאוד ("אין-סופי") נושא זרם וכיוונו ימינה.

מתחת לתיל ממוקמת כריכה (מסגרת) מלבנית נושאת זרם הזורם עם כיוון השעון. התיל והכריכה נמצאים במישור הדף ובמקביל לו.

בתיל זורם זרם בעוצמה של $I_{1} = 4 A$ ובכריכה זורם זרם בעוצמה של $I_{2} = 6 A$ .

אורכה של הכריכה המלבנית $a = 20 c m$ ורוחבה $b = 10 c m$ .

נקודת חיתוך האלכסונים של הכריכה ממוקמת במרחק $d = 12 c m$ מהתיל.

הערה: כוח הכבידה הפועל על התיל והכריכה זניח.

(א)מהו גודלו וכיוונו של הכוח השקול שפועל על הכריכה המלבנית?

(ב)מאפסים את הזרם הזורם בכריכה המלבנית $I_2 = 0\,A$.
מהו גודלו וכיוונו של השדה המגנטי (צפיפות השטף המגנטי $B$) בנקודת חיתוך האלכסונים של הכריכה המלבנית?
