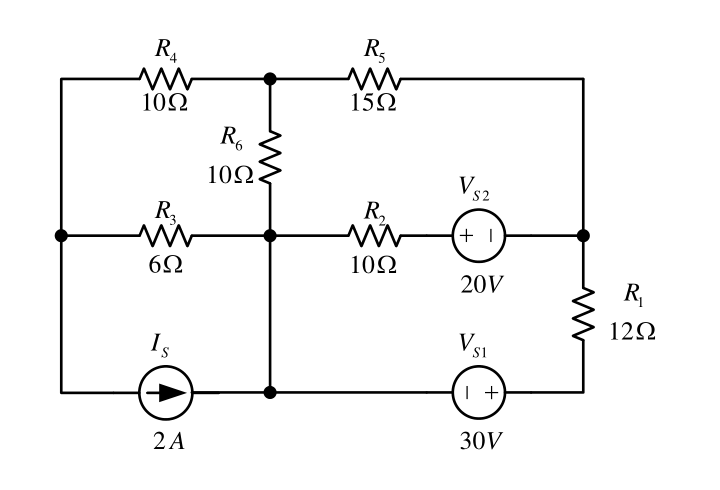

באיור לשאלה 1 מוצג מעגל חשמלי.
נתונים: , , , , , , , , .
(א)חשבו את הזרם הזורם דרך הנגדים $R_1$, $R_4$ ו-$R_5$.
(ב)חשבו את ההספק המתפתח בכל אחד ממקורות המתח $V_{S2},\ V_{S1}$ וקבעו איזה מהם מתפקד כספק אנרגיה ואיזה כצרכן אנרגיה.
(ג)חשבו את ההספק המתפתח במקור הזרם.
האם מקור הזרם מתנהג כספק אנרגיה או כצרכן אנרגיה? נמקו את תשובתכם.
האם מקור הזרם מתנהג כספק אנרגיה או כצרכן אנרגיה? נמקו את תשובתכם.
