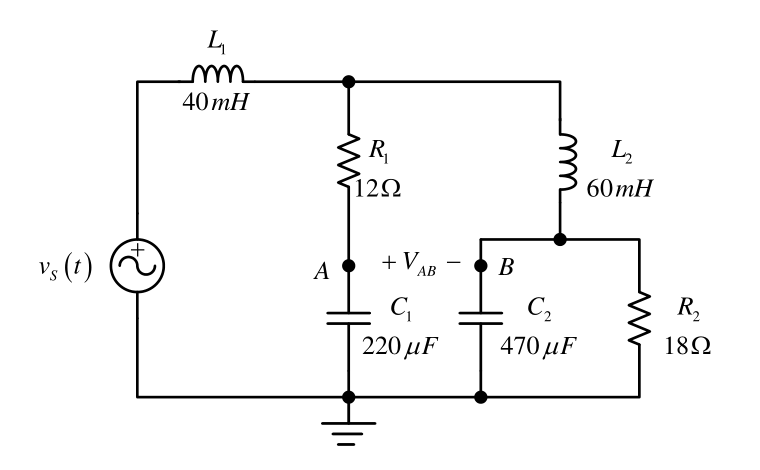

באיור לשאלה 3 מוצג מעגל חשמלי:

נתון הביטוי של מקור המתח בתלות בזמן: $v_S(t)=\sqrt{2}\cdot 230\cdot \sin (314\cdot t+120°)[V]$

נתונים: $L_1=40mH$, $L_2=60mH$, $R_1=12\Omega$, $R_2=18\Omega$, $C_1=220\mu F$, $C_2=470\mu F$.
