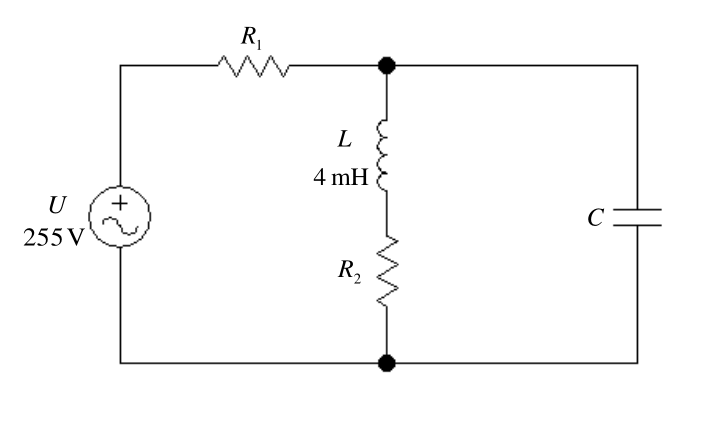

באיור לשאלה 5 מוצג מעגל חשמלי.

לנגד $R_1$ יש ערכים נקובים $50V/250W$.

הנגד $R_2$ מייצג התנגדות של מוליך. אורך המוליך הוא $100m$, שטח החתך שלו $0.5m{m}^2$ וההתנגדות הסגולית של החומר $\rho =0.02\frac{\Omega \cdot m{m}^2}{m}$.

הקבל $C$ מורכב מ-5 קבלים זהים שערך כל אחד מהם הוא $10\mu F$. הקבלים מחוברים בטור זה לזה.

נתונים נוספים: $U=255V$, $L=4mH$.
